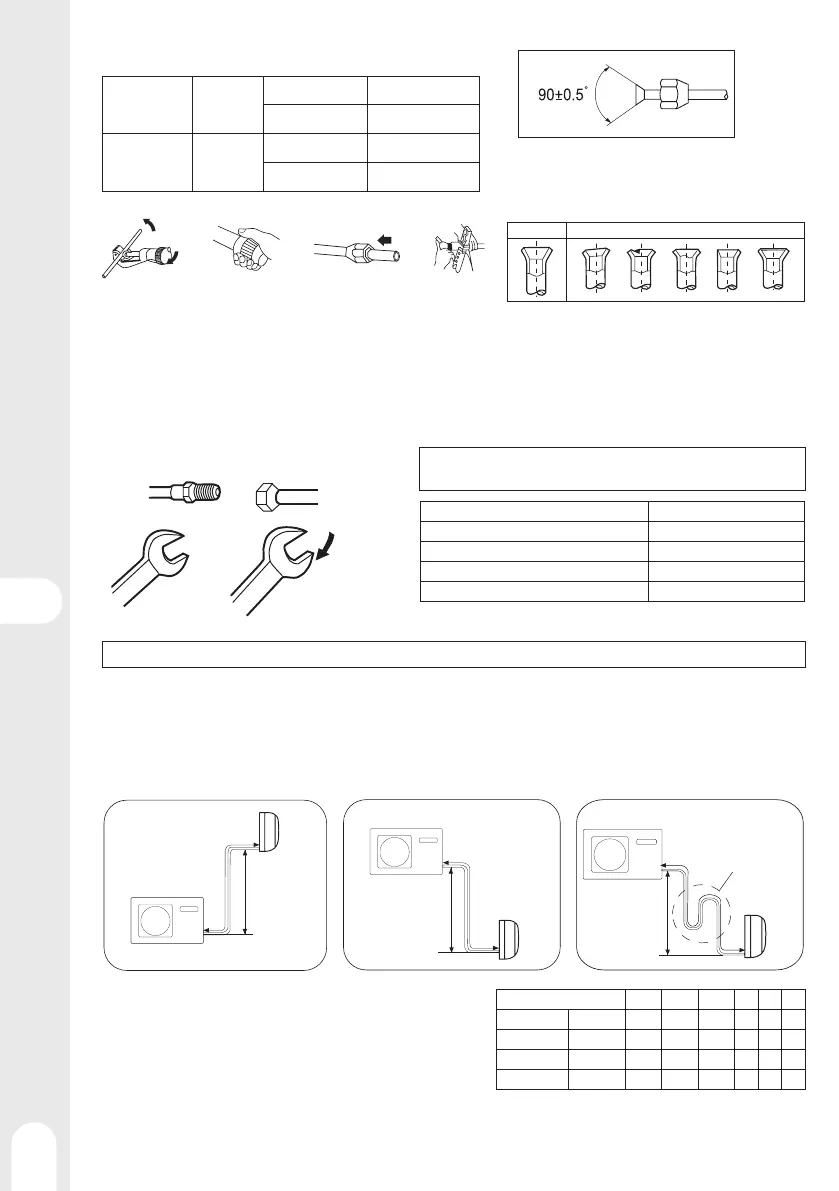

Порядок встановлення - підключення труб
1 - Розмір труб
S-AC-7-OUT
S-AC-8-OUT
S-AC-11-OUT
EQ3-9K
EQ3-12K
EQ3-9+12K
Рідинна труба ∅ 6.35 × 0.65 mm
Газова труба ∅ 9.62 × 0.65 mm
S-AC-9-OUT
S-AC-10-OUT
EQ3-18K
EQ3-24K
Рідинна труба ∅ 6.35 × 0.65 mm
Газова труба ∅ 12.7 × 0.7 mm
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
• Встановіть зняті фланцеві гайки до
під'єднаних труб, після цього розвальцюйте
труби.
• Розріжте
трубу
• Видаліть
задирки
• Вставте гайку
• Розвальцюйте
трубу
Правильно Неправильно
Надмірне затягування без ретельного центрування може
пошкодити різьблення і привести до витоку газу.
Напівпатрубок
Гайковий ключ
Внутрішній
блок
Внутрішній
блок
Внутрішній
блок
Масляна пастка
Зовнішній блок
Зовнішній блок Зовнішній блок
Динамометричний
ключ
Фланцева гайка
Лінія рідини 6,35 мм (1/4")
Лінія газу та рідини 9,52 мм (3/8")
Лінія газу 12,7 мм (1/2")
Лінія газу 15,88 мм (5/8")
Стежте за тим, щоб в трубу не потрапляли такі частинки, як сміття, пісок, вода тощо.
УВАГА
Стандартна довжина труби - C м.Якщо вона перевищує D м, це вплине на роботу блоку.Якщо трубу потрібно
подовжити, холодоагент слід заправляти у пропорції E г/м.Заправку холодоагенту повинен проводити
професійний фахівець.Перед заправкою холодоагента, видаліть повітря з холодильного контуру та
внутрішнього блоку вакуумним насосом. Потім заправте додатковий холодоагент.
• Максимальна висота: Амакс
• Якщо висота А перевищує 5 м, кожні 5-7 м слід встановлювати
масляні пастки
• Максимальна довжина: Bмакс
• Мінімальна довжина: Bмін
• Якщо довжина труби B перевищує D м, холодоагент слід
заправляти у пропорції E г/м.
2 - З'єднання труб
• Згинаючи трубу, щоб не розчавити її надайте їй якомога круглішої форми. Радіус згину має становити 30-40 мм або більше.
• Щоб полегшити роботу спочатку підключіть трубу з газової сторони.
• Сполучна труба для R32.
