107
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
Внутрішній
блок
Внутрішній
блок
Внутрішній
блок
Внутрішній
блок
Внутрішній
блок
Внутрішній блок
Масляна
пастка
Зовнішній блок
Зовнішній блок
Зовнішній блок
Зовнішній блок
Внутрішній
блок
Внутрішній блок

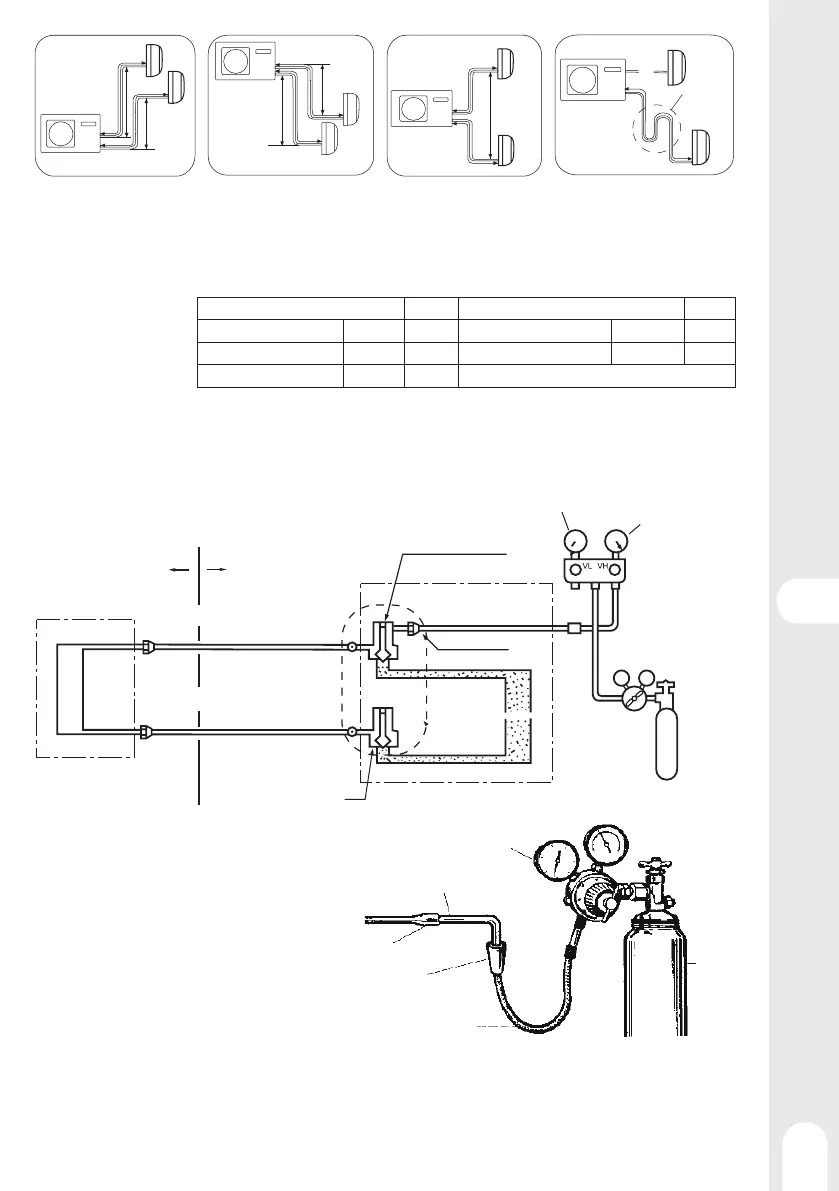

• Максимальна висота: A1 макс = 15 м - A2 макс = 15 м - A3 макс = 15 м
• Якщо висота А перевищує 5 м, кожні 5-7 м слід встановлювати масляні пастки
• Максимальна довжина: B1 макс = 20 м - B2 макс = 20 м - B1 + B2 макс = 30 м
• Мінімальна довжина: B1 мін = 3 м - B2 мін = 3 м
• У разі, якщо загальна довжина труби (В1+В2) перевищує 20 м, холодоагент слід заправляти у пропорції 20 г/м.
Порядок встановлення - Перевірка герметичності
Після підключення труби холодоагенту виконайте перевірку герметичності.
• Під час перевірки герметичності використовується балон азоту для подачі тиску
відповідно до способу з'єднання труб, як показано на наступному малюнку.
• Газовий і рідинний клапани закриті. Щоб азот не потрапляв у циркуляційну
систему зовнішнього блоку, перш ніж подавати тиск, затягніть клапани (газовий
і рідинний клапани).
1 - Підтримуйте тиск азоту 0,3 МПа (3кг/см²г)
протягом 3 хвилин.
2 - Підтримуйте тиск азоту 1,5 МПа (15кг/см²г)
протягом 3 хвилин. Буде виявлено значний
витік.
3 - Підтримуйте тиск азоту 3,0 МПа (30кг/
см²г) протягом 24 годин. Буде виявлено
невеликий витік.
4 - Перевірте, чи знижується тиск.
Якщо тиск не знижується, слід
продовжувати.
Якщо тиск знижується, слід перевірити
П'єзометр
низького тиску
П'єзометр
високого тиску
Сепаратор
Балон з
азотом
Балон з
азотом
Підвісний
клапан
Випускний клапан
Люк
Запірний клапан повністю
закритий (лінія газу)
Запірний клапан повністю
закритий (лінія рідини)
ЗовнішнійВнутрішній
Повністю затягнутий
Повністю затягнутий
Фланцева частина
Фланцева частина
Внутрішні блоки
Зовнішній блок
Манометр
Манометр циліндра
Паяне з'єднання
Паяна труба
Великий ковзний з'єднувач
Службовий шланг
місце витоку.
При подаванні тиску протягом 24 годин, коливання температури навколишнього середовища на 1°C спричиняє зміну тиску
на 0,01 МПа (0,1 кг/см²г).Це слід враховувати під час перевірки.
5 - Перевірка місця витоку
Якщо тиск падає на 1-3 етапах, кожне з'єднанні слід перевірити на наявність витоку за допомогою слуху, на дотик,
використовуючи мильну воду тощо. Якщо місце протікання було виявлено, знову заваріть його або повторно затягніть гайку.
Максимальний заряд
холодоагенту (М) :
