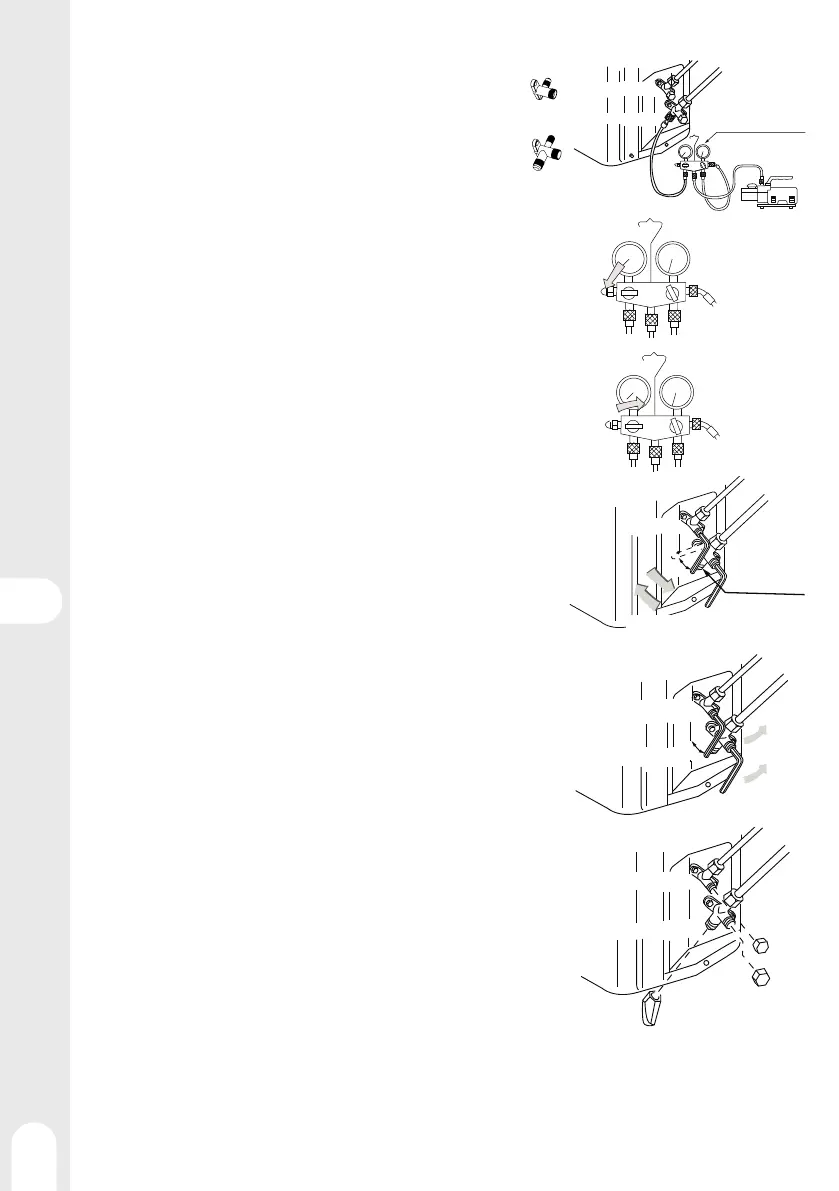

Процес встановлення - вакуумування
Метод видалення повітря з труб: використання вакуумного насоса
1 - Зніміть ковпачок із сервісного отвору триходового клапана та
кришки двохходового і триходового клапанів. Потім підключіть
сервісний порт до виступу заправного шлангу (внизу)
манометричного колектора. Тоді підключіть виступ заправного
шлангу (в центрі) манометричного колектора до вакуумного
насоса.
Двохходовий клапан
Двохходовий клапан
Двохходовий клапан
Трьохходовий клапан
Трьохходовий клапан
Трьохходовий клапан
Сервісний порт
90° протягом 6 секунд
Відкрити
Закрити
Манометричний колектор
(R32)
Вакуумний насос
(R32)
Рідинний запірний клапан
Газовий запірний
клапан
УВАГА
Якщо є витік холодоагента кондиціонера, необхідно викачати весь холодоагент.Спочатку слід провести вакуумування, а потім
заправити у кондиціонер зазначену в таблиці кількість рідкого холодоагенту.
2 - Повністю відкрийте ручку манометра на низькому рівні. Увімкніть
вакуумний насос. Ще раз повторіть крок 1 якщо індикатор рухається
(вниз) та за мить досягає стану вакууму.
3 - "Вакуумування слід проводити не менше 15
хвилин.Показник манометра повинен досягнути позначки -0,1 МПа (-76
см рт. ст.) на стороні низького тиску. Після завершення вакуумування
повністю закрийте ручку «Lo» у вакуумному насосі. Огляньте показники
манометра та спостерігайте за ними протягом 1-2 хвилин. Якщо,
незважаючи на затягування, стрілка рухається назад, повторіть операцію
розвальцювання, повернувшись до 3-го етапу."
4 - Поверніть кран двостороннього клапана на 90 градусів проти
годинникової стрілки.Приблизно через 6 секунд закрийте двосторонній
клапан і огляньте на предмет витоків газу.
5 - Немає витоку газу? У разі виявлення витоку газу, затягніть з'єднання
трубопроводу. Якщо більше немає витоків, тоді перейдіть до 6-го
етапу. Якщо витік газу не припиняється, випустіть весь холодоагент із
сервісного порту. Після повторного розвальцювання та вакуумування
знову заправте необхідний холодоагент із газового балона.
6 - Від'єднайте заправний шланг від сервісного порту, відкрийте двох- та
трьохходовий клапани. Поверніть кран клапана проти годинникової
стрілки доки не відчуєте легкий удар.
7 - Щоб запобігти витоку газу, поверніть ковпачок сервісного порту та
кришку двох- та трьохходового клапанів трохи далі за те місце, в якому
крутний момент різко збільшується.
