118

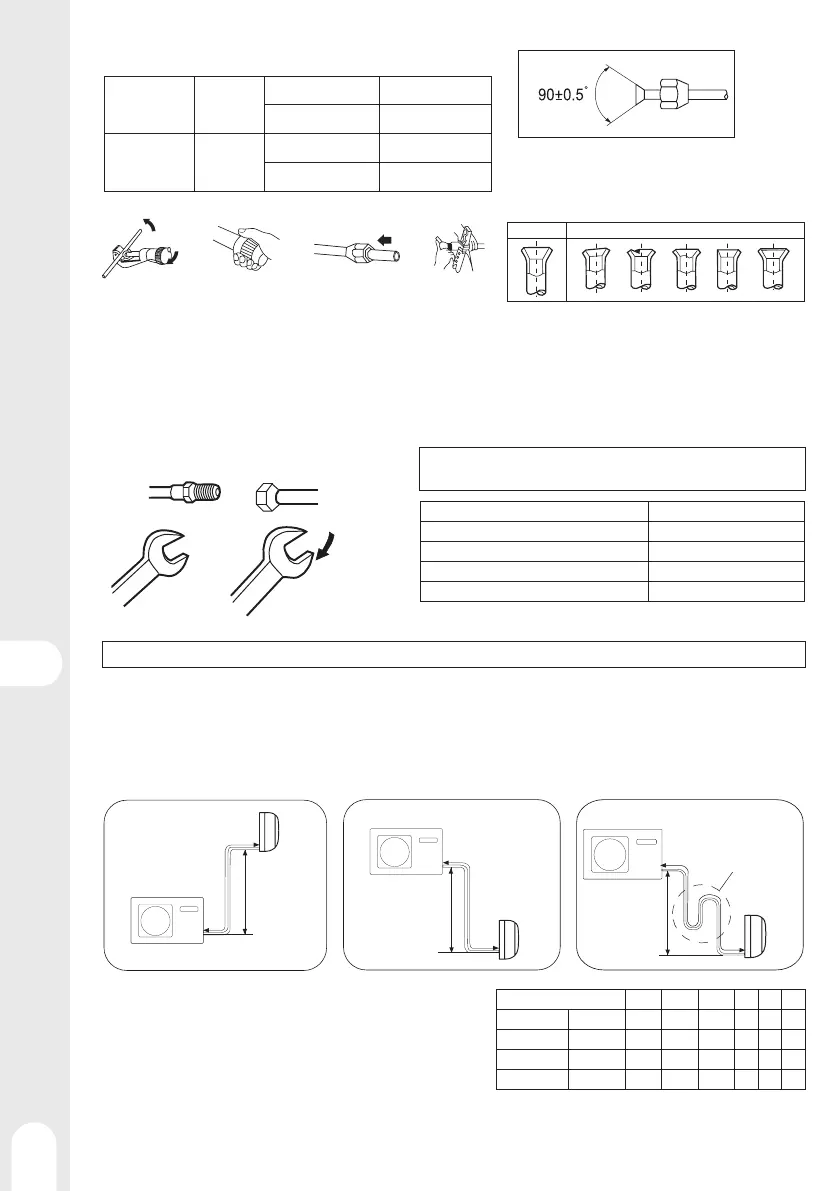

Procedura de instalare - Racordurile țevilor
1 - Dimensiunea țevii
S-AC-7-OUT
S-AC-8-OUT
S-AC-11-OUT
EQ3-9K
EQ3-12K
EQ3-9+12K
Țeavă pentru lichid ∅ 6.35 × 0.65 mm
Țeavă pentru gaz ∅ 9.62 × 0.65 mm
S-AC-9-OUT
S-AC-10-OUT
EQ3-18K
EQ3-24K
Țeavă pentru lichid ∅ 6.35 × 0.65 mm
Țeavă pentru gaz ∅ 12.7 × 0.7 mm
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
• Montați piulițele de racord pe țevile care ur-
mează să fie conectate, apoi lărgiți țevile.
• Tăiați țeava • Înlăturați
bavurile
• Introduceți piu-
lița de racord
• Lărgiți țeava
Corect Incorect
Fixarea forțată fără o centrare corespunzătoare poate
deteriora filetele și poate duce la pierderi de gaz..
Racord olandez
Cheie de piulițe
Unitatea
interioară
Unitatea
interioară
Unitatea
interioară
Separator
de ulei
Unitate exterioară
Unitate exterioară Unitate exterioară
Cheie
dinamometrică
Piuliță de racord
Diametru țeavă (Ø)
Cuplu de strângere
Partea lichidului 6,35 mm (1/4")
18 Nm
Partea lichidului/gazului 9,52 mm (3/8")
42 Nm
Partea gazului 12,7 mm (1/2")
55 Nm
Partea gazului 15,88 mm (5/8")
60 Nm
Aveți grijă ca materialele precum nisipurile, apa etc. să nu pătrundă în țeavă.
AVERTISMENT
Lungimea standard a țevii este C m. Dacă țeava are peste D m, funcționarea unității va fi afectată. Dacă țeava trebuie să fie
prelungită, este necesară completarea cu agent frigorific, conform E g/m. Dar completarea cu agent frigorific trebuie să fie
efectuată de un inginer specializat în aparate de aer condiționat. Înainte de completarea cu agent frigorific, efectuați o purjare
cu aer pentru țevile cu agent frigorific și unitatea interioară care utilizează o pompă de vid, apoi completați cu agent frigorific.
Model
Amax
Bmax
Bmin
C
D
E
S-AC-7-OUT
EQ3-9K
10
15
3
5
5
20
S-AC-8-OUT
EQ3-12K
10
15
3
5
5
20
S-AC-9-OUT
EQ3-18K
15
25
3
5
7
20
S-AC-10-OUT
EQ3-24K
15
25
3
5
7
20
• Max. Elevație: Amax
• În cazul în care elevația A are mai mult de 5m, separatorul de ulei tre-
buie să fie instalat la fiecare 5-7 m
• Max. Lungime: Bmax
• Min. Lungime: Bmin
• În cazul în care lungimea țevii B este mai mare de D m, agentul frigorific
trebuie să fie completat, conform E g/m.
2 - Racordarea țevilor
• Pentru a îndoi o țeavă, asigurați o rotunjime cât mai mare astfel încât să nu striviți țeava, iar raza de îndoire trebuie să fie între 30 și 40mm
sau mai mare.
• Racordarea țevilor de pe partea gazului facilitează desfășurarea lucrului.
• Țeava de racord este special concepută pentru R32.
