119
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
Unitatea
interioară
Unitatea
interioară
Unitatea
interioară
Unitatea
interioară
Unitatea
interioară
Unitatea interioară
Separator
de ulei
Unitate exterioară
Unitate exterioară
Unitate exterioară
Unitate exterioară
Unitatea
interioară
Unitatea interioară

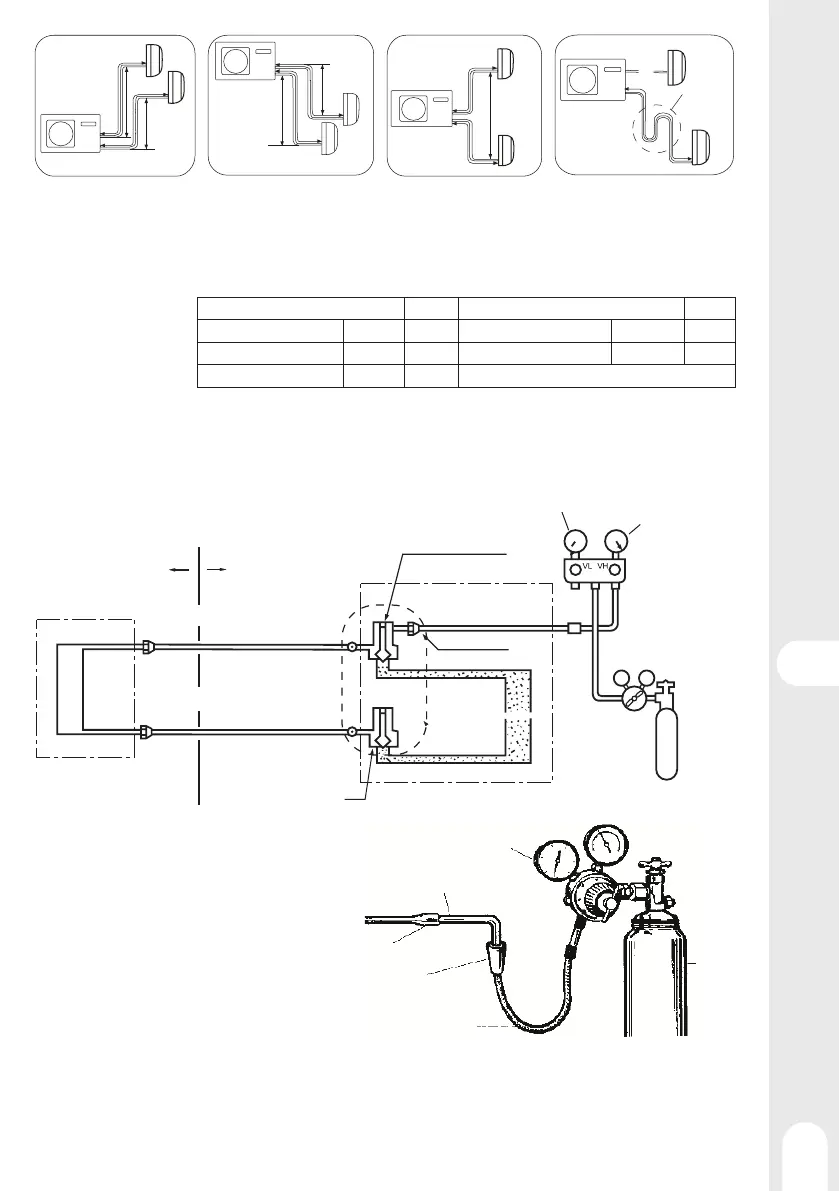

• Max. Elevație: A1 max = 15m - A2 max = 15m - A3 max = 15m
• În cazul în care elevația A are mai mult de 5m, separatorul de ulei trebuie să fie instalat la fiecare 5-7 m
• Max. Lungime: B1 max = 20m - B2 max = 20m - B1 + B2 max = 30m
• Min. Lungime: B1 min = 3m - B2 min = 3m
• În cazul în care lungimea totală a țevii (B1+B2) este mai mare de 20 m, agentul frigorific trebuie să fie completat, conform 20 g/m.
Procedura de instalare - Test de etanșeitate la aer
După finalizarea racordării țevii pentru agentul frigorific, va fi efectuat un test de etanșei-
tate la aer.
• Test de etanșeitate la aer utilizează un rezervor cu azot pentru a genera presiune către
modul de racordare a țevii, conform ilustrației din figura următoare.
• Toate supapele pentru gaz și lichid sunt în stare închisă. Pentru a preveni pătrunderea
azotului în sistemul de circulație al unității exterioare, strângeți tija supapei înainte de
genera presiune (tijele ambelor supape de gaz și lichid)..
1 - Presurizați timp de peste 3 minute la 0,3 MPa
(3,0 kg/cm²g).
2 - Presurizați timp de peste 3 minute la 1,5 MPa (15
kg/cm²g). Va fi descoperită o scurgere mare
3 - Presurizați timp de aproximativ 24 de ore la 3,0
MPa (30 kg/cm²g). Va fi descoperită o scurgere
mică.
4 - Verificați dacă presiunea scade.
Dacă presiunea nu scade, atunci acționați.
Dacă presiunea scade, atunci vă rugăm să
verificați punctul de scurgere.
Atunci când presurizați timp de 24 de ore, o
Piezometru de
presiune joasă
Piezometru de
presiune ridicată
Separator contor
Rezervor
cu azot
Rezervor
cu azot
Supapă de
cădere
Supapă de evacuare
Gură de acces
Supapă de închidere complet închis
(partea gazului)
Supapă de închidere complet închis
(partea lichidului)
ExteriorInterior
Complet etanșeizat
Complet etanșeizat
Piesă de racord
Piesă de racord
Unități interioare
Unitate exterioară
Manometru pentru
presiunea de linie
Manometrul buteliei
Îmbinare sudată
Tubulatura este lipită
Conector mare de fixare
Furtun de depanare
variație de 1°C a temperaturii ambientale va duce la o variație de presiune de 0,01MPa (0,1 kg/cm²g). Racordul trebuie să fie realizat în
timpul testării.
5 - Verificarea punctului de scurgere
În 1-3 etape, dacă presiunea scade, verificați scurgerea pentru fiecare îmbinare ascultând, atingând și utilizând apă cu săpun etc.
pentru a identifica punctul de scurgere. După confirmarea punctului de scurgere, sudați sau strângeți din nou piulița.
Sarcina maximă
a agentului frigorific
(M):
