Procédure d'installation - Branchement électrique
AVERTISSEMENT - DANGER DE BLESSURE OU DE MORT
• Coupez l'alimentation électrique au niveau du disjoncteur ou mettez l'alimentation hors tension avant
d'eectuer un branchement électrique.
• Les branchements de mise à la terre doivent être terminés avant d'eectuer les branchements sur secteur.
Précautions concernant le câblage électrique
• Les travaux de câblage électrique doivent être réalisés par du personnel autorisé,
• Ne branchez pas plus de trois câbles au bornier. Utilisez systématiquement des cosses à poinçonner rondes avec des fils à extrémités
isolées.
• N'utilisez que des conducteurs en cuivre.
Choix de la taille des câbles d'alimentation et d'interconnexion
Choisissez les tailles des câbles et la protection du circuit dans le tableau ci-dessous. (Ce tableau présente des câbles de 20 mètres de
long, avec moins de 2% de chute de tension.)
Modèle Phase
Disjoncteur
Taille minimum
des câbles pour
l'alimentation
(mm²)
Disjoncteur de courant de fuite
Disjoncteur à
interrupteur (A)
Calibre du système
de protection contre
les sur-intensités (A)
Disjoncteur
à interrupteur (A)
Courant de fuite
(mA)
S-AC-7-OUT EQ3-9K
1 20 15 1.0 20 30
S-AC-8-OUT EQ3-12K
1 20 15 1.5 20 30
S-AC-9-OUT EQ3-18K
1 25 20 1.5 25 30
S-AC-10-OUT EQ3-24K
1 25 20 2.5 25 30
S-AC-11-OUT EQ3-9+12K
1 25 20 2.5 25 30
• Si le cordon d'alimentation est endommagé, il doit être remplacé par une personne qualifiée.
• Si le fusible de la boîte de commande de l'unité extérieure a fondu, remplacez-le avec le type T 25A 250V.
• La méthode de câblage doit être conforme aux normes locales de câblage.
• Procurez-vous le câble d'alimentation et les câbles de connexion.
• Tous les câbles doivent disposer d'une certification d'authentification européenne. Pendant l'installation, lorsque les câbles de connexion
sont coupés, assurez-vous que le câble de mise à la terre soit le dernier à être coupé
• Le disjoncteur du climatiseur doit être omnipolaire et la distance entre ses deux contacts ne doit pas être inférieure à 3 mm. Ce type de
déconnexion doit être incorporé au câblage fixe.
• La distance entre les deux borniers de l'unité intérieure et de l'unité extérieure ne doit pas dépasser les 5 mètres. Si cette distance est
plus importante, le diamètre du câble doit être augmenté conformément à la norme locale de câblage.
• Installez un disjoncteur de fuite.
Procédure de câblage
• Retirez les vis de fixation sur le côté avant d'ôter le panneau dans le sens indiqué.
• Branchez les câbles de façon adéquate sur le bornier et fixez les câbles avec un attache-câble à proximité du bornier.
• Dirigez les câbles de façon adéquate et faites-les passer dans l'ouverture prévue pour le câblage électrique sur le panneau latéral.
AVERTISSEMENT

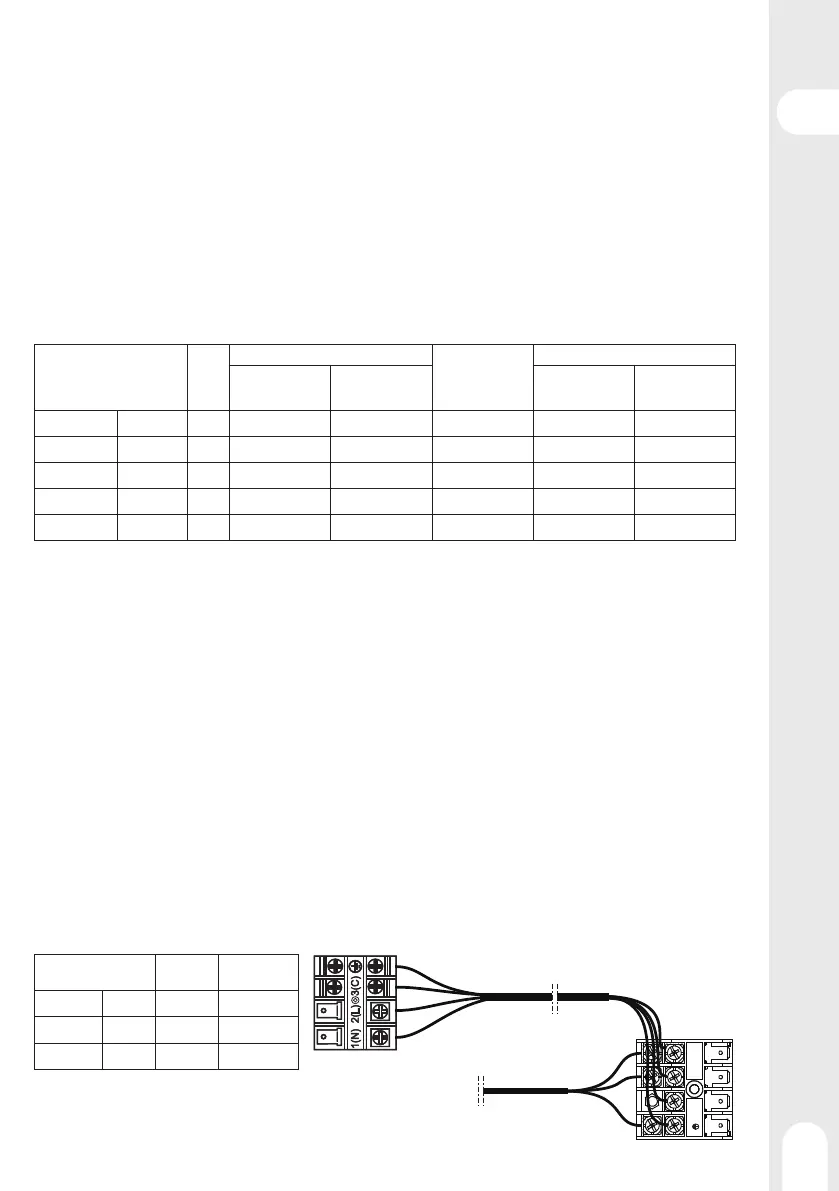

Les câbles doivent être connectés comme le montre l'illustration ci-dessous. Un mauvais câblage peut
endommager l'équipement.
Modèle
Câble de
connexion
Câble
d'alimentation
S-AC-7-OUT EQ3-9K 4 G 1.0mm² 3 G 1.0mm²
S-AC-8-OUT EQ3-12K 4 G 1.0mm² 3 G 1.5mm²
S-AC-9-OUT EQ3-18K 4 G 1.0mm² 3 G 1.5mm²
