Procédure d'installation - Mise sous vide

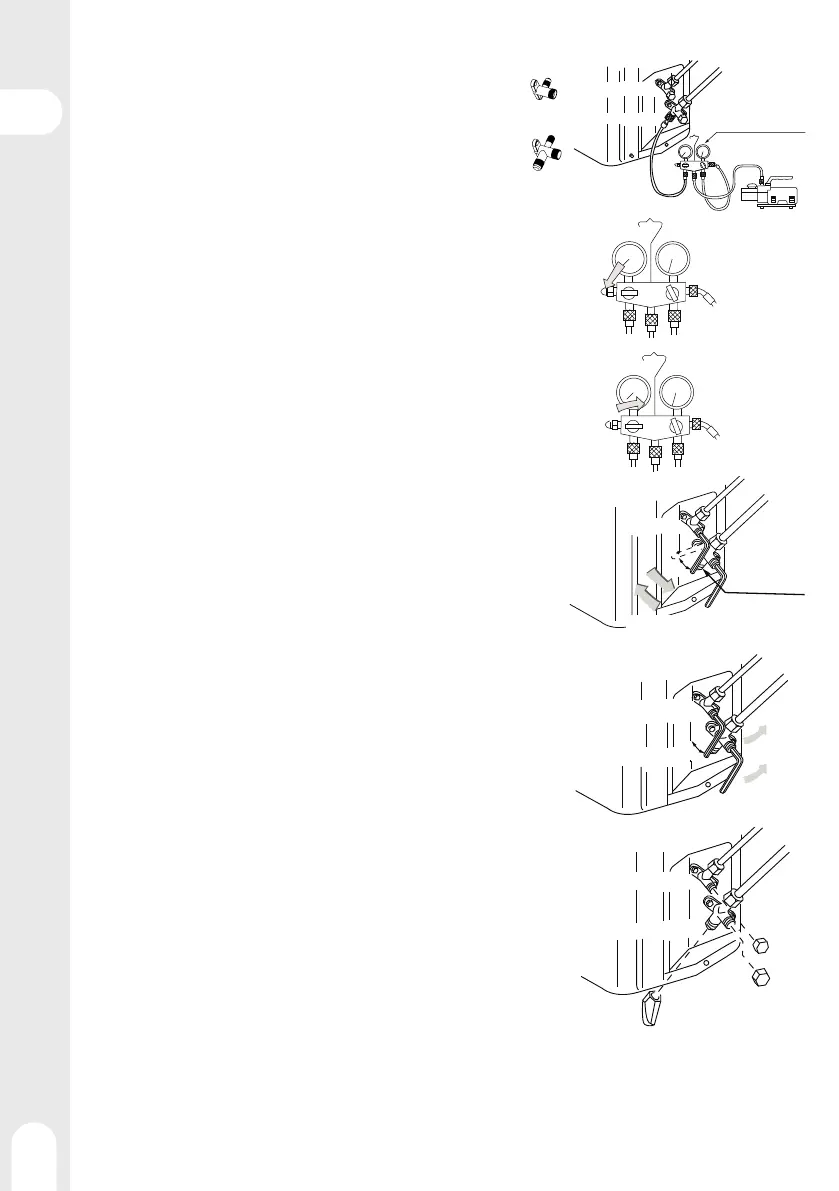

Méthode de mise sous vide de la tuyauterie : utilisation de la pompe à vide
1 - Enlevez le capuchon de l'orifice d'entretien de la vanne à 3 voies, le ca-
puchon du robinet de la vanne à2 voies et à 3 voies. Connectez ensuite
l'orifice d'entretien dans la projection du tuyau de charge (bas) pour le
collecteur à manomètre. Connectez ensuite la projection du tuyau de
charge (centre) pour le collecteur à manomètre dans la pompe à vide.
Vanne à 2 voies
Vanne à 2 voies
Vanne à 2 voies
Vanne à 3 voies
Vanne à 3 voies
Vanne à 3 voies
Orifice d'entretien
90° Pendant 6 secondes
Ouvrir
Fermer
Collecteur de Jauge (R32)
Pompe à vide (R32)
Soupape d'arrêt liquide
Soupape d'arrêt gaz
AVERTISSEMENT
Si le réfrigérant du climatiseur fuit, il faut vidanger tout le réfrigérant. Mettez d'abord sous vide, puis chargez le réfrigé-
rant dans le climatiseur d'air jusqu'à la quantité indiquée sur la plaque signalétique.
2 - Ouvrez la poignée du collecteur à manomètre au niveau bas. Mettez la pompe
à vide en marche. Si l'indicateur se déplace (bas), précipitez l'état de vide et
vérifiez l'étape 1 à nouveau
3 - Mettez sous vide pendant plus de 15 min. Vérifiez également le manomètre qui
doit indiquer 0,1 MPa (-76cm Hg) sur le côté basse pression. Une fois la mise sous
vide eectuée, fermez la poignée 'Lo' de la pompe a vide. Inspectez l’indicateur
et observez pendant 1 à 2 minutes. Si !'indicateur revient en dépit du serrage,
reprenez l'opération d'évasement en revenant au début de l'étape 3.
4 - En tournant dans le sens antihoraire, ouvrez !e robinet de !a vanne à 2 voies à
un angle de 90 degrés. Environ 6 secondes plus tard, fermez la vanne a 2 voies
et inspectez afin de détecter toute fuite de gaz.
5 - Pas de fuite de gaz? En cas de fuite de gaz, resserrez les pièces de connexion du
tuyau. S'il n'y a plus de fuite, continuez avec l'étape 6. Si la fuite de gaz se main-
tient, déchargez tout le réfrigérant de l'orifice d'entretien. Après avoir eectué
I'évasement et le vide, remplissez de réfrigérant indiqué de la bouteille.
6 - Détachez le tuyau de charge de l'orifice d'entretien, ouvrez la vanne à 2 et 3
voies. Tournez le robinet de la vanne dans le sens antihoraire.
7 - . Pour empêcher toute fuite de gaz, tournez le capuchon de l'orifice d'entretien
et le capuchon du robinet des vannes à 2 et 3 voies un peu au-delà du point où le
couple augmente brusquement.
