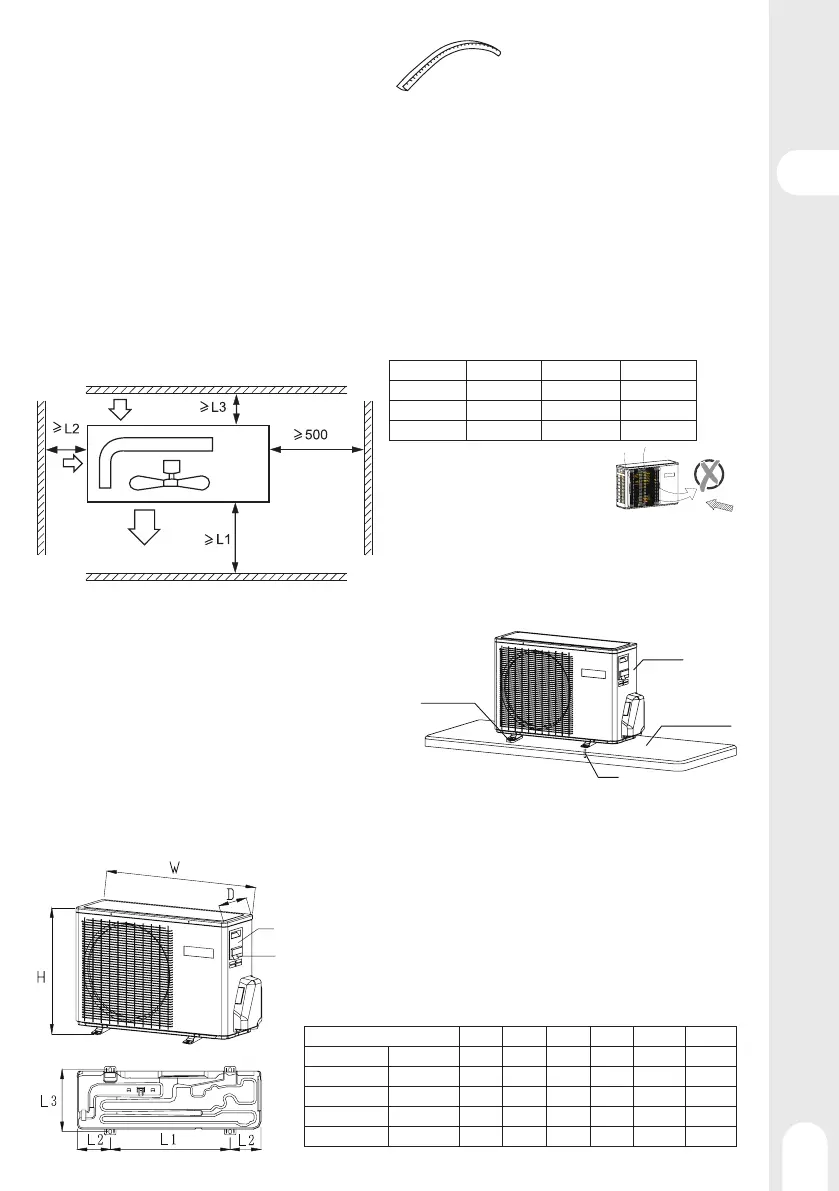

Procedimiento de instalación - Unidad exterior
1 - Accesorios
Límite para proteger los cables eléctricos de un borde que sobresale.
2 - Elección de la situación del emplazamiento de la instalación
Elija la situación de la instalación para cumplir las siguientes condiciones, respondiendo al mismo tiempo a las necesidades del cliente o
del instalador.
• Sitúe el aparato en un lugar en el que circule bien el aire.
• Sitúe el aparato en un lugar alejado de una radiación de calor procedente de otras fuentes de calor.
• Sitúe el aparato en un lugar en el que se pueda realizar el vaciado del agua.
• Sitúe el aparato en un lugar en el que el ruido y el aire caliente no molesten a los vecinos.
• Sitúe el aparato en un lugar en el que no esté sometido a fuertes nevadas en invierno.
• Sitúe el aparato en un lugar en el que la entrada y la salida de aire no están obstruidas.
• Sitúe el aparato en un lugar en el que la salida de aire no está expuesta a un fuerte viento.
• El posicionamiento del aparato en el que sus cuatro lados están contra elementos no es el adecuado para su instalación. Se necesita un
espacio por encima del aparato de, por lo menos, 1 metro.
• Evite instalar rejillas de transferencia en los lugares que presenten un riesgo de cortocircuito.
• Al instalar varias unidades, compruebe que el espacio de aspiración es suficiente para evitar cualquier cortocircuito.
Exigencia con respecto al espacio abierto alrededor de la unidad
Entrada
de aire
Entrada
de aire
Salida
de aire
Espacio destinado
al mantenimiento
Caucho
amortiguador
Unidad
Cimientos
Hormigón
Borne de cableado de alimentación
Orificio de distribución del cableado de alimentación
Perno de anclaje
Observaciones :
• Fije las piezas con tornillos.
• No someta al orificio de salida de aire de la uni-
dad ni a un viento fuerte ni a un viento directo.
• Se debe mantener una distancia de un metro de distancia a partir de la parte
superior de la unidad.
• No cierre el contorno de la unidad con objetos varios.
• Si se ha instalado la unida exterior en un entono sometido al viento, instálela
teniendo en cuenta que la rejilla de salida NO esté dirigida hacia el sentido del
viento.
1 - Instalación de la unida exterior
Fije la unidad en los cimientos adecuadamente, en conformidad con
las condiciones del lugar de la instalación y teniendo en cuenta las
siguientes informaciones:
• Deje suficiente espacio libre en los cimientos de hormigón para po-
der fijar en ella los pernos de anclaje.
• Rellene con suficiente hormigón los cimientos.
• Instale la unidad de manera que el ángulo de inclinación sea inferior
a 3 grados.
• Se prohíbe colocar la unidad directamente en el suelo. Compruebe
que hay suficiente espacio libre cerca del agujero de vaciado de la
placa inferior, para poder vaciar el agua fácilmente.
•
2 - Dimensiones de la instalación (Unidad: mm)
