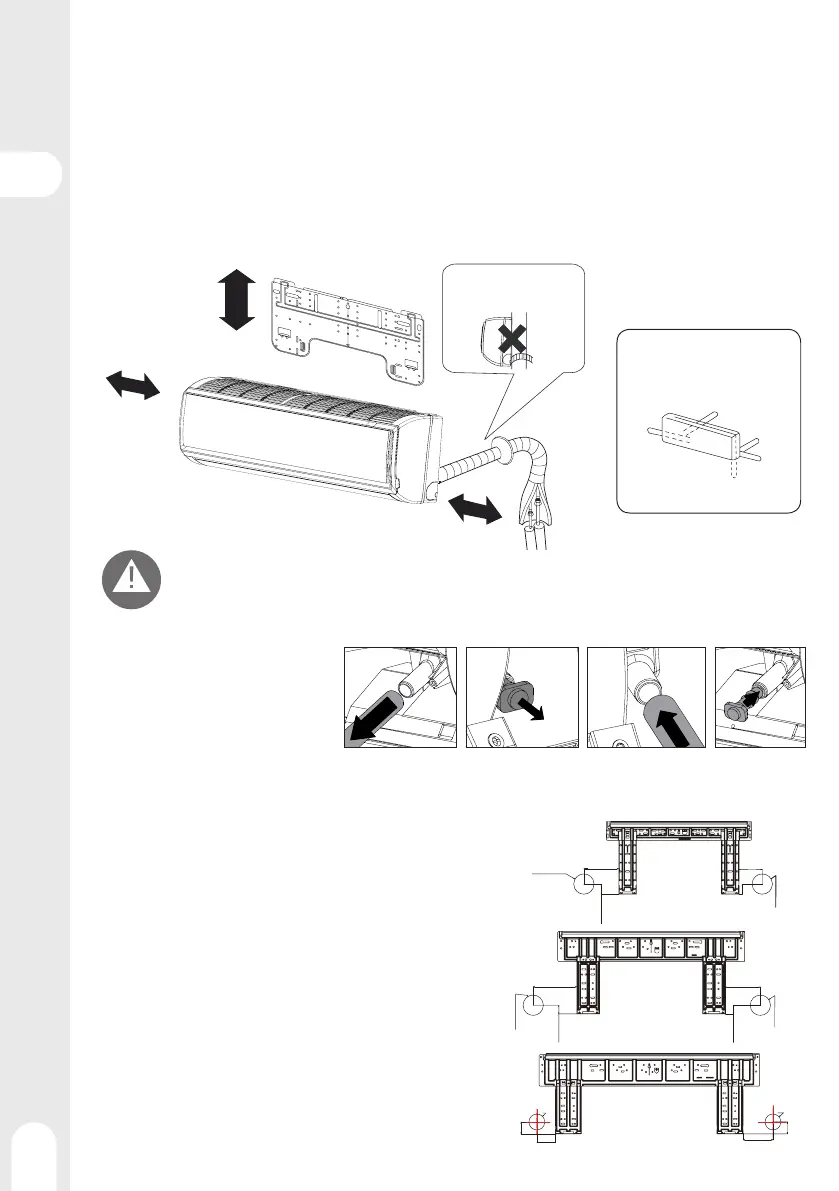

Procedimiento de instalación - Unidad interior
Elección de la ubicación de la instalación
• El lugar de la ubicación debe ser sólido, sin vibraciones y debe ofrecer un soporte suficiente para la unidad.
• La ubicación no debe estar afectada ni por el calor ni por el vapor generados en los alrededores y debe garantizar que la entrada y la
salida de la unidad no se vean obstaculizadas.
• El lugar de la ubicación debe permitir distribuir el aire frío en todo el cuarto.
• Seleccione una ubicación a una distancia de, por lo menos, un metro con respecto a la televisión, la radio, los aparatos inalámbricos y las
lámparas fluorescentes.
• En caso de fijar el mando a distancia en una pared, seleccione el lugar teniendo en cuenta que la unidad interior pueda recibir las señales
cuando se encienden las lámparas fluorescentes en el cuarto
Esquema de instalación de las unidades interiores
más de 15 cm
más de 10 cm
más de 10 cm
Orientación de las tuberías
Hay que prestar especial
atención a levantar el tubo
de vaciado
La distancia entre la unidad interior y el suelo debe ser superior a 2m.
La imagen siguiente es solamente una referencia, usted deberá tener en cuenta las particularidades del
modelo comprado..
Instalación de la placa de fijación y posicionamiento del
agujero en la pared
1 - Ponga correctamente a nivel la placa que se va a fijar
contra la pared en función de los pilares o de los dinteles,
a continuación, fije la placa provisionalmente con un clavo
de acero.
2 - Asegúrese de nuevo de que el nivel de la placa es el apropia-
do suspendiendo una plomada en el borde superior y en el
centro de la placa, a continuación, fije sólidamente la placa
con tornillos y tacos adaptados.
3 - Localice el agujero a taladrar en la pared con una cinta
métrica.
A=150mm
C=120mm
C=113mm
B=
Ø
60mm
A=70mm
Ø
60mm
B=
Ø
60mm
B=
Ø
60mm
30mm
45mm
45mm
30mm
35mm
35mm
B=
Ø
60mm
A=120mm
C=80mm
B=
Ø
60mm
Parte trasera izquierda
Parte trasera
derecha
Derecha
Izquierda
Abajo
Desplazamiento del tubo de vaciado
Le tubo de vaciado puede situarse, a elec-
ción, a la derecha o a la izquierda::
1 - Desconecte el tubo
2 - Retire el tapón del lado opuesto
3 - Conecte el tubo del lado opuesto
4 - Coloque el tapón en el lugar anterior del tubo
