22

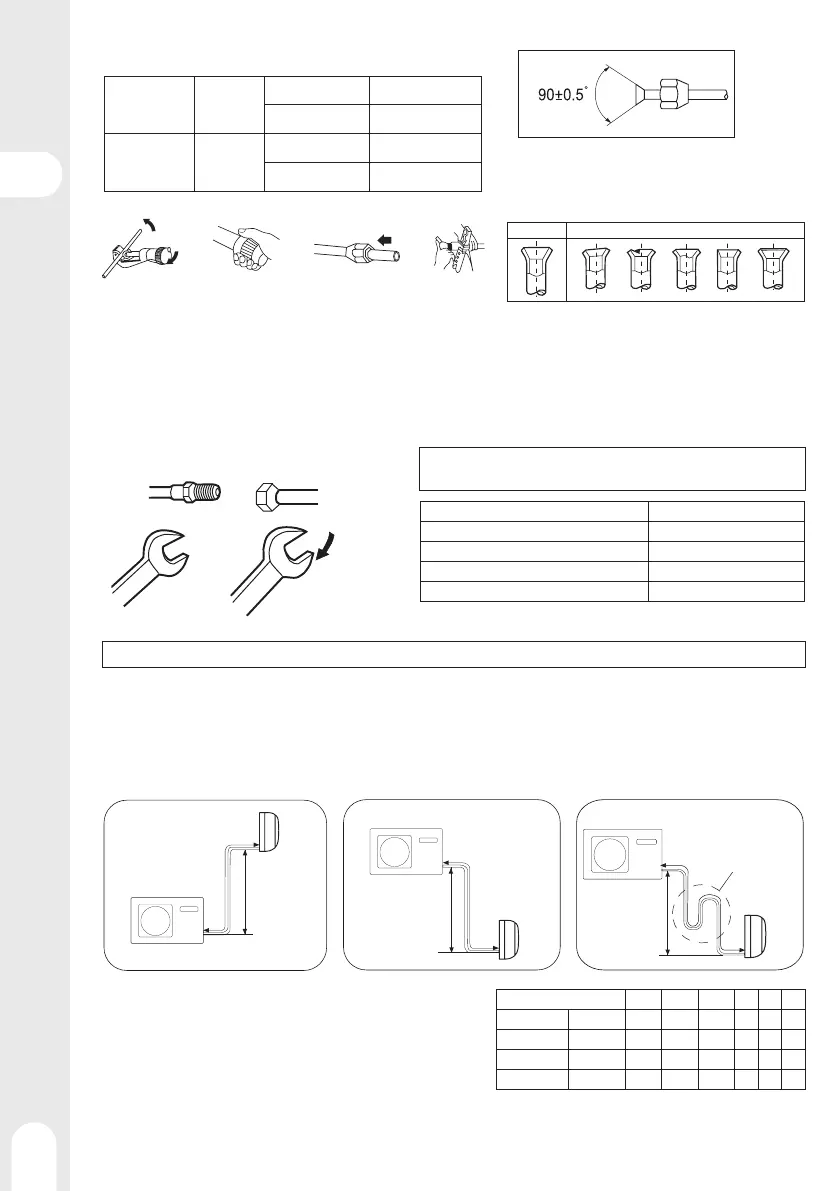

Procedimiento de instalación - Conexiones
1 - Tamaño de las tuberías
S-AC-7-OUT
S-AC-8-OUT
S-AC-11-OUT
EQ3-9K
EQ3-12K
EQ3-9+12K
Tubería de líquido ∅ 6.35 × 0.65 mm
Tubería de gas ∅ 9.62 × 0.65 mm
S-AC-9-OUT
S-AC-10-OUT
EQ3-18K
EQ3-24K
Tubería de líquido ∅ 6.35 × 0.65 mm
Tubería de gas ∅ 12.7 × 0.7 mm
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
• Instale las tuercas abocinadas en las tuberías
a conectar y, a continuación, ensanche las tu-
berías..
• Cortar • Desbarbar • Insertar la tuerca • Ensanchar
Correcto Incorrecto
El apriete forzado sin prestar atención al centrado puede
dañar el roscado y suponer fugas de gas.
Medio acople
Llave
Unidad
interior
Unidad
interior
Unidad
interior
Trampa de aceite
Unidad exterior
Unidad exterior Unidad exterior
Llave dinamométrica
Tuerca abocinada
Diámetro de tubería (Ø)
Par de apriete
Lado líquido 6,35mm (1/4")
18 Nm
Lado líquido/gas 9,52mm (3/8")
42 Nm
Gas 12,7mm (1/2")
55 Nm
Gas 15,88mm (5/8")
60 Nm
Tenga cuidado de que no entren en el tubo las partículas como residuos, arena, agua, etc.
ADVERTENCIA
La longitud estándar de un tubo es de C m. La función de la unidad puede verse afectada si la longitud supera los D m. Si
se necesita prolongar la tubería, el refrigerante debe cargarse según E g/m. Sin embargo, la carga de refrigerante debe
ser realizada por un profesional del aire acondicionado. Antes de añadir refrigerante, purgue el aire de las tuberías de
refrigeración y de la unidad interior con bomba de vacío. A continuación, cargue el refrigerante adicional.
Modelo
Amax
Bmax
Bmin
C
D
E
S-AC-7-OUT
EQ3-9K
10
15
3
5
5
20
S-AC-8-OUT
EQ3-12K
10
15
3
5
5
20
S-AC-9-OUT
EQ3-18K
15
25
3
5
7
20
S-AC-10-OUT
EQ3-24K
15
25
3
5
7
20
• Altura máx.: Amax
• Instale una trampa de aceite cada 5 o 7m si la altura A supera los 5m
• Longitud máx.: Bmax
• Longitud mín.: Bmin
• Si la longitud de la tubería B supera los D m, el refrigerante debe car-
garse en E g/m.
2 - Racor de tubería
• Al curvar un tubo, intente darle tanta redondez como sea posible sin aplastarlo; el radio de curvatura debe ser de, por lo menos, entre
30 y 40mm, incluso más.
• Conecte primero el lado del gas para facilitar la continuación de los trabajos.
• El tubo de conexión es para R32.
