46

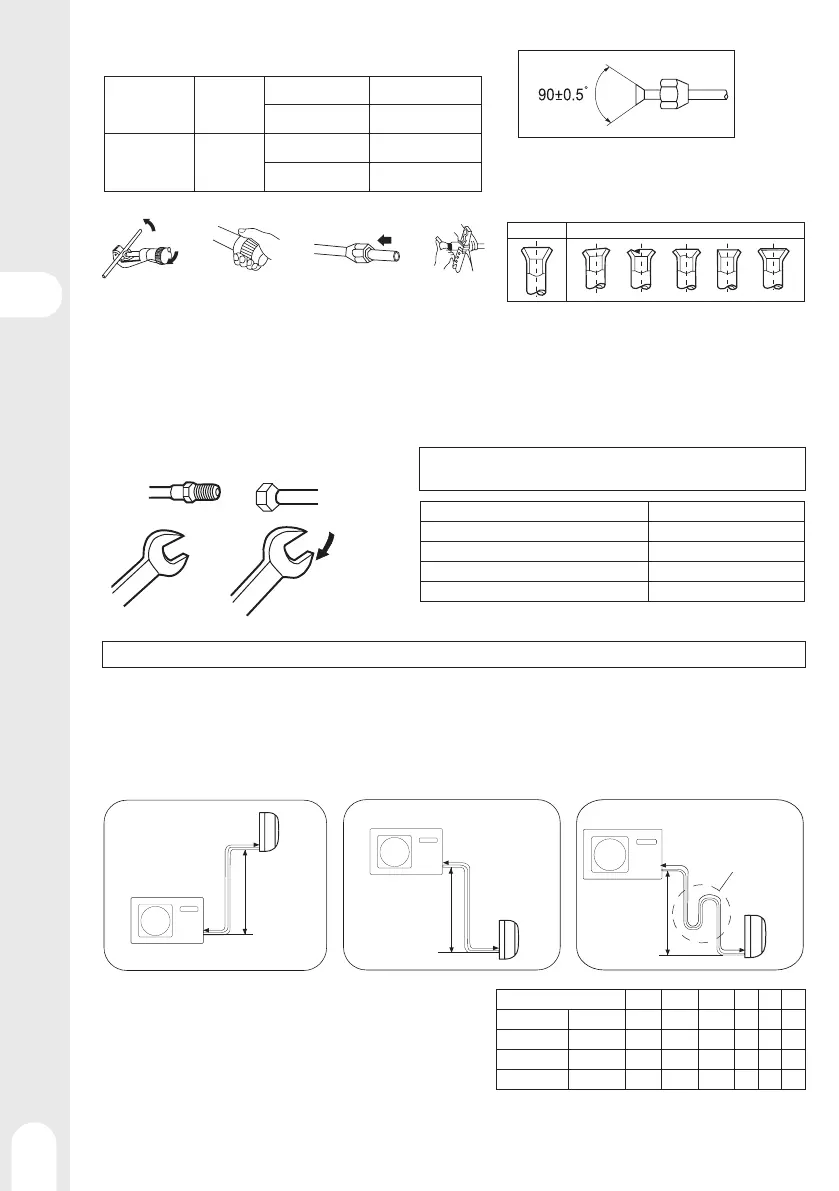

Procedura d'installazione - Raccordi
1 - Dimensioni dei tubi
S-AC-7-OUT
S-AC-8-OUT
S-AC-11-OUT
EQ3-9K
EQ3-12K
EQ3-9+12K
Tubo del liquido ∅ 6.35 × 0.65 mm
Tubo del gas ∅ 9.62 × 0.65 mm
S-AC-9-OUT
S-AC-10-OUT
EQ3-18K
EQ3-24K
Tubo del liquido ∅ 6.35 × 0.65 mm
Tubo del gas ∅ 12.7 × 0.7 mm
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
• Installare i dadi a testa svasata sui tubi da colle-
gare e svasare i tubi..
• Tagliare • Rimuovere le
sbavature
• Inserire dado • Svasare
Corretto Sbagliato
Stringere troppo senza stare attenti alla centratura può
causare danni alla filettatura e comportare fughe di gas.
Mezzo raccordo
Chiave inglese
Unità
interna
Unità
interna
Unità
interna
Trappola per olio
Unité extérieure
Unité extérieure Unité extérieure
Chiave
torsiometrica
Dado di svasatura
Diametro del tubo (Ø)
Coppia di serraggio
Lato liquido 6,35 mm (1/4")
18 Nm
Lato liquido/gas 9,52 mm (3/8")
42 Nm
Gas 12,7 mm (1/2")
55 Nm
Gas 15,88 mm (5/8")
60 Nm
Attenzione a che della materia come sabbia, detriti, acqua etc. non s'introduca nel tubo..
La lunghezza standard di un tubo è di C m; Se dovesse superare i D m, le funzioni dell'unità ne sarebbero influenzate. Se
bisognasse allungare il tubo, il refrigerante deve essere caricato secondo E g/m. Tuttavia, il carico di refrigerante deve
essere eseguito da un professionista della climatizzazione. Prima di aggiungere del refrigerante, spurgare dell'aria i tubi
di refrigerazione dell'unità interna con la pompa a vuoto. Caricare poi il refrigerante aggiuntivo.
Modello
Amax
Bmax
Bmin
C
D
E
S-AC-7-OUT
EQ3-9K
10
15
3
5
5
20
S-AC-8-OUT
EQ3-12K
10
15
3
5
5
20
S-AC-9-OUT
EQ3-18K
15
25
3
5
7
20
S-AC-10-OUT
EQ3-24K
15
25
3
5
7
20
• Altezza max.: Amax
• Se l'altezza A supera i 5 m, installare una trappola per olio ogni 5-7 m
• Lunghezza massima: Bmax
• Lunghezza minima: Bmin
• Se la lunghezza del tubo B supera i D m, il refrigerante deve essere ca-
ricato a E g/m..
2 - Raccordi tubatura
• Quando si piega un tubo, lasciare il massimo della rotondità per non schiacciarlo; il raggio della curvatura deve essere di almeno 30 o 40
mm o più.
• Collegare prima il lato gas per facilitare il resto dei lavori.
• Il tubo di collegamento è riservato all'R32.
