49
1(N) 2(L)
3(C)
1
2
3(C)
1
2
3(C)
1
2
Unità interna
Cavo di connessione
Cavo di alimentazione
Unità esterna
Procedura d'installazione - Collegamento elettrico
AVVERTENZA - PERICOLO DI DANNI CORPORALI O MORTE
Staccare la corrente elettrica al livello dell'interruttore o staccare completamente la corrente prima di
eettuare il collegamento elettrico.
I collegamenti di terra devono essere terminati prima di eettuare i collegamenti alla rete elettrica.
Precauzioni da prendere per il cablaggio elettrico.
i lavori di cablaggio elettrico devono essere condotti da personale autorizzato.
Non collegare più di 3 cavi al blocco terminale. Usare sistematicamente capicorda ad anello sulle estremità dei cavi isolati.
Usare solo conduttori di rame.
Selezione delle dimensioni dei cavi di alimentazione e d'interconnessione.
Selezionare la dimensione dei cavi e la protezione del circuito dalla tabella qui di seguito. (Questa tabella presenta cavi da 20 m di lun-
ghezza, con meno del 2% di abbassamento di tensione).
Modello Fase
Interruttore
Dimensioni minime
dei cavi per l'ali-
mentazione (mm²)
Interruttore corrente di dispersione
Interruttore
salvavita (A)
Capacità del sistema
di protezione contro
sovracorrente (A)
Interruttore
salvavita (A)
Corrente di disper-
sione (mA)
S-AC-7-OUT EQ3-9K
1 20 15 1.0 20 30
S-AC-8-OUT EQ3-12K
1 20 15 1.5 20 30
S-AC-9-OUT EQ3-18K
1 25 20 1.5 25 30
S-AC-10-OUT EQ3-24K
1 25 20 2.5 25 30
S-AC-11-OUT EQ3-9+12K
1 25 20 2.5 25 30
Se il cavo di alimentazione è lesionato, deve essere sostituito da personale qualificato.
Se il fusibile del quadro di comandi dell'unità esterna è fuso, sostituirlo con il tipo T 25 A 250 V.
Il metodo di cablaggio deve essere conforme alle norme locali sul cablaggio.
Procurarsi un cavo di alimentazione e dei cavi di alimentazione.
Tutti i cavi devono disporre di un certificato di autentificazione europea. Durante l'installazione, quando i cavi di collegamento sono stac-
cati, assicurarsi che il cavo di terra sia l'ultimo ad essere staccato.
L'interruttore del climatizzatore deve essere onnipolare e la distanza tra i due contatti non deve essere inferiore a 3 mm. Questo tipo di
disconnessione deve essere incorporato al cablaggio fisso.
La distanza tra i due terminali dell'unità interna e dell'unita esterna non deve superare i 5 metri. Se questa distanza dovesse essere
maggiore, il diametro del cavo deve essere aumentato secondo le norme locali sul cablaggio.
Installare un interruttore di perdita

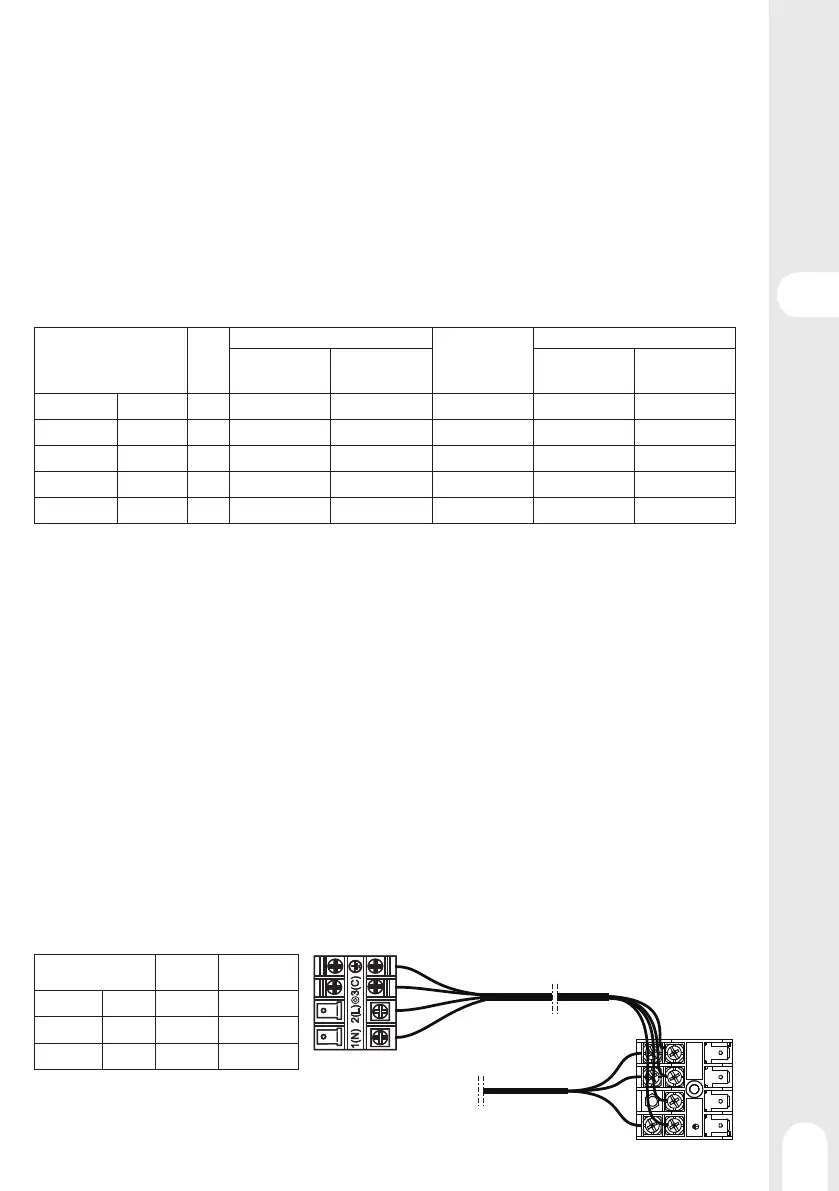

Procedura di cablaggio
Rimuovere le viti di fissaggio sul lato, prima di togliere il pannello nel senso indicato.
Attaccare i cavi in modo adeguato sul terminale e fissare i cavi con l'attaccacavi vicino al blocco terminale.
Orientare i cavi in modo appropriato e farli passare nell'apertura prevista per il cablaggio elettrico sul pannello laterale.
AVVERTENZA
I cavi devono essere collegati come visibile su questa illustrazione. Un cattivo cablaggio può danneg-
giare il dispositivo.
Modello
Cavo di
connessione
Cavo di alimen-
tazione
S-AC-7-OUT EQ3-9K 4 G 1.0mm² 3 G 1.0mm²
S-AC-8-OUT EQ3-12K 4 G 1.0mm² 3 G 1.5mm²
S-AC-9-OUT EQ3-18K 4 G 1.0mm² 3 G 1.5mm²
