50

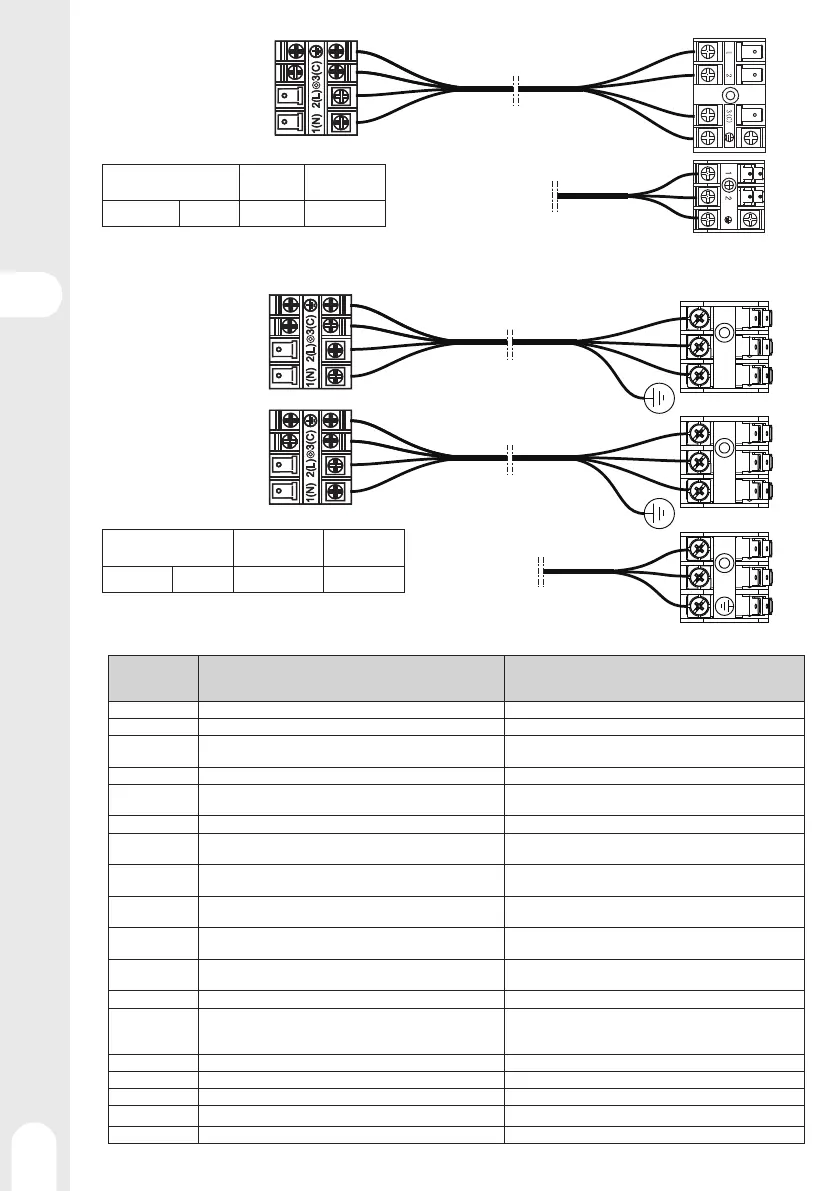

Modello
Cavo di
connessione
Cavo di
alimentazione
S-AC-10-OUT EQ3-24K 4 G 1.0mm² 3 G 2.5mm²
Modello
Cavo di connessione
Cavo di
alimentazione
S-AC-11-OUT EQ3-9+12K 2 x 4 G 1.0mm² 3 G 2.5mm²
1(N) 2(L)
3(C)
1
2
3(C)
1
2
3(C)
1
2
1
2
3(C)
1
2
3(C)
1
2
Unità
interna
Unità
interna
Unità
interna
Cavo di connessione
Cavo di connessione
Cavo di connessione
Cavo di alimentazione
Cavo di alimentazione
Unità esterna
Unità esterna
Messaggio di errore
Numero volte in
cui il LED frontale
lampeggia
Descrizione del problema Analisi e Diagnosi
1 Malfunzionamento Eeprom Malfunzionamento Eeprom del quadro principale esterno
2 Malfunzionamento IPM Malfunzionamento IPM
4
Errore comunicazione tra il quadro principale ed il modulo SPDU.
Errore comunicazione SPDU
Errore comunicazione per più di 4 minuti
5 Protezione contro la pressione eccessiva Pressione elevata del sistema superiore a 4,3 Mpa
8 Protezione temperatura di scarico del compressore
Temperatura di scarico del compressore superiore a 110 gradi
centigradi
9 Funzionamento anormale del motore CC Motore a corrente continua inceppato o guasto del motore
10 Funzionamento anormale del rilevatore del tubo
Corto circuito o funzionamento a circuito aperto del rilevatore
del tubo.
11 Malfunzionamento della sonda termica d'aspirazione
Quando il cablaggio del compressore è sbagliato o che la connes-
sione è scarsa
12 Funzionamento anormale del rilevatore ambiente esterno
Quando il cablaggio del compressore è sbagliato o che la connes-
sione è scarsa
13 Funzionamento anormale del rilevatore di scarico del compressore
Corto circuito o funzionamento a circuito aperto del rilevatore di
scarico del compressore
15 Errore di comunicazione tra l'unità interna e l'unità esterna Errore comunicazione per più di 4 minuti
16 Mancanza di refrigerante Verificare se c'è una perdita nell'unità.
17 Malfunzionamento inverso della valvola a 4 uscite
Allarme e arresto in caso di rilevamento Tm <= 75 per 1 min
dall'avvio del compressore in modalità riscaldamento 10 min,
conferma il guasto se appare 3 volte in un'ora.
18 Blocco del compressore (solo per SPDU) Il compressore interno presenta un blocco anormale
19 Errore circuito di selezione del modulo PWM Il modulo PWM seleziona il circuito sbagliato
25 Sovracorrente della fase U del compressore La corrente della fase U del compressore è eccessiva
25 Sovracorrente della fase V del compressore La corrente della fase V del compressore è eccessiva
25 Sovracorrente della fase W del compressore La corrente della fase W del compressore è eccessiva
