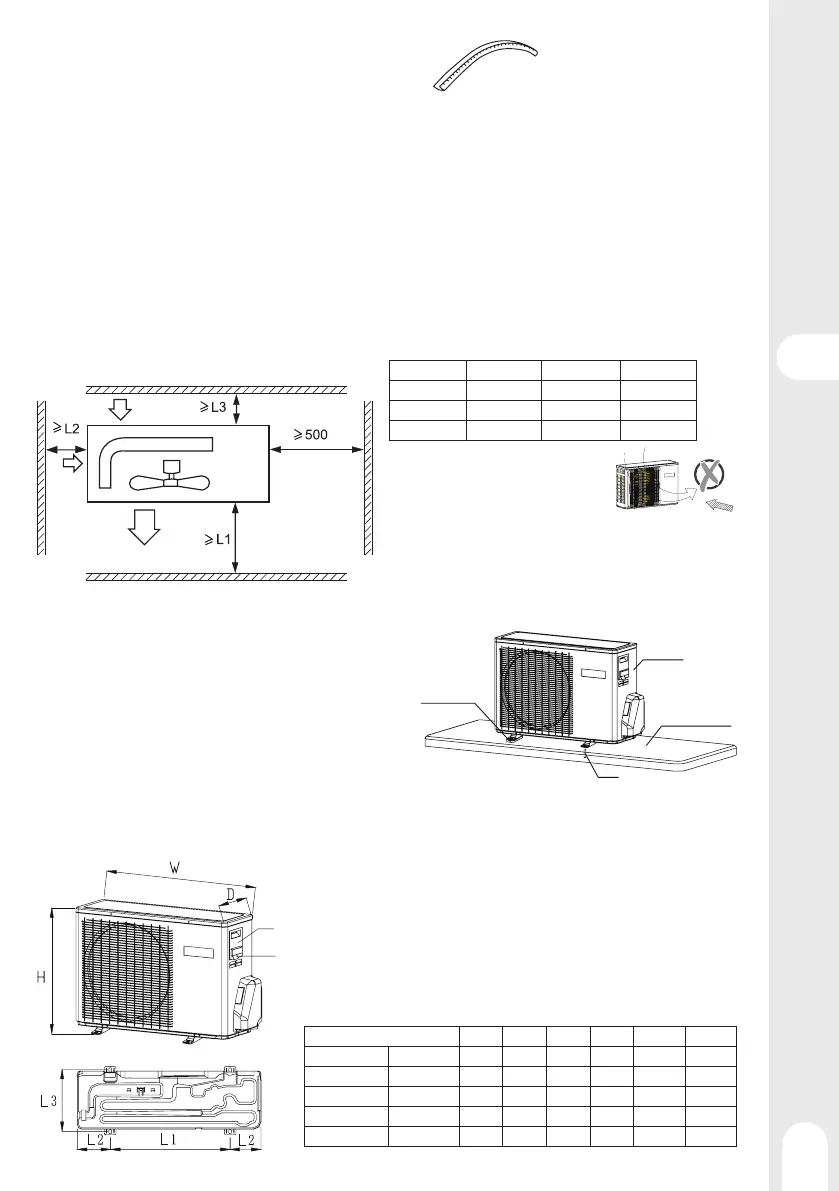

Διαδικασία εγκατάστασης - Εξωτερική μονάδα
1 - Εξαρτήματα
Κανάλια ηλεκτρικών καλωδίων για προστασία από προεξέχουσες άκρες.
2 - Επιλογή σημείου εγκατάστασης
Επιλέξτε ένα σημείο που να πληροί τις παρακάτω προϋποθέσεις και να ικανοποιεί τον πελάτη ή τον χρήστη.
• Τοποθέτηση σε σημείο όπου υπάρχει επαρκής κυκλοφορία αέρα.
• Τοποθέτηση σε σημείο που δεν εκτίθεται σε θερμική ακτινοβολία ή άλλες πηγές θερμότητας.
• Τοποθέτηση σε σημείο από όπου είναι δυνατή η αποστράγγιση του απορρέοντος νερού.
• Τοποθέτηση σε σημείο όπου ο θόρυβος και ο θερμός αέρας δεν θα ενοχλούν τους γείτονες.
• Τοποθέτηση σε σημείο που να μη δέχεται μεγάλο όγκο χιονόπτωσης κατά τον χειμώνα.
• Τοποθέτηση σε σημείο χωρίς εμπόδια κοντά στην είσοδο και την έξοδο του αέρα.
• Τοποθέτηση σε σημείο όπου η έξοδος αέρα δεν εκτίθεται σε δυνατό άνεμο.
• Πρέπει να αποφεύγεται η τοποθέτηση σε σημείο στο οποίο η μονάδα περικλείεται και από τις τέσσερις πλευρές. Πάνω από τη μονάδα πρέπει
να υπάρχει ελεύθερος χώρος τουλάχιστον 1 m.
• Αποφύγετε να τοποθετήσετε τις περσίδες σε σημείο όπου υπάρχει πιθανότητα βραχυκυκλώματος.
• Κατά την εγκατάσταση πολλών μονάδων, βεβαιωθείτε ότι υπάρχει αρκετός χώρος για αναρρόφηση, ώστε να αποφευχθεί το βραχυκύκλωμα.
Ο χώρος γύρω από τη μονάδα πρέπει να είναι ανοιχτός.
Είσοδος
αέρα
Είσοδος
αέρα
Έξοδος
αέρα
Χώρος
συντήρησης
Αντικραδασμικό
από καουτσούκ
Μονάδα
Τσιμεντένια βάση
Ακροδέκτης καλωδίων τροφοδοσίας
Οπή κατανομής καλωδίων τροφοδοσίας
Βίδα ασφάλισης
Απόσταση
Περίπτωση 1
Περίπτωση 2
Περίπτωση 3
L1
ouvert
300 mm
500 mm
L2
300 mm
300 mm
ouvert
L3
150 mm
ouvert
150 mm
Σημείωση:
• Στερεώστε τα εξαρτήματα με βίδες.
• Μην αφήνετε την οπή ροής - εξόδου
αέρα εκτεθειμένη σε δυνατούς ανέμους.
• Θα πρέπει να υπάρχει απόσταση ενός μέτρου από την κορυφή της
μονάδας.
• Μην τοποθετείτε αντικείμενα γύρω από τη μονάδα.
• Εάν η εγκατάσταση της εξωτερικής μονάδας γίνεται σε σημείο που
είναι εκτεθειμένο στον άνεμο, τοποθετήστε την έτσι ώστε το πλέγμα
εξόδου να ΜΗΝ είναι στραμμένο προς την κατεύθυνση του ανέμου.
Μοντέλο
W
D
H
L1
L2
L3
S-AC-7-OUT
EQ3-9K
780
245
540
500
140
256
S-AC-8-OUT
EQ3-12K
800
280
550
510
130/160
313
S-AC-9-OUT
EQ3-18K
800
280
550
510
130/160
313
S-AC-10-OUT
EQ3-24K
890
353
697
628
130
355.5
S-AC-11-OUT
EQ3-9+12K
800
280
550
510
130/160
313
Yes
No
1 - Εγκατάσταση εξωτερικής μονάδας
Στερεώστε τη μονάδα στη βάση στήριξης κατά τον ορθό τρόπο,
αναλόγως με τις προδιαγραφές του σημείου εγκατάστασης,
χρησιμοποιώντας τις παρακάτω πληροφορίες ως αναφορά:
• Αφήστε αρκετό ελεύθερο χώρο στην τσιμεντένια βάση, ώστε να
στερεώσετε τις βίδες αγκύρωσης.
• Τοποθετήστε την τσιμεντένια βάση αρκετά βαθιά.
• Εγκαταστήστε τη μονάδα έτσι ώστε η γωνία κλίσης να είναι μικρότερη
από 3 μοίρες.
• Απαγορεύεται να τοποθετήσετε τη μονάδα απευθείας στο έδαφος.
Βεβαιωθείτε ότι υπάρχει επαρκής ελεύθερος χώρος κοντά στην οπή
αποστράγγισης στο κάτω μέρος, ώστε να πραγματοποιείται η ομαλή
αποστράγγιση του νερού.
2 - Διαστάσεις εγκατάστασης (μονάδα: mm)
