Διαδικασία εγκατάστασης - Εσωτερική μονάδα
Επιλογή σημείου εγκατάστασης
• Το σημείο εγκατάστασης πρέπει να είναι σταθερό, να μην έχει κραδασμούς και να μπορεί να υποστηρίζει επαρκώς τη μονάδα.
• Το σημείο εγκατάστασης δεν πρέπει να βρίσκεται κοντά σε πηγές έκλυσης θερμότητας ή ατμών και δεν πρέπει να υπάρχουν εμπόδια μπροστά
από την είσοδο και την έξοδο της μονάδας.
• Το σημείο εγκατάστασης πρέπει να επιτρέπει την κατανομή του ψυχρού αέρα σε όλο το εμβαδόν του δωματίου.
• Το σημείο εγκατάστασης θα πρέπει να βρίσκεται σε απόσταση μεγαλύτερη από 1m από τηλεοράσεις, ραδιόφωνα, ασύρματες συσκευές και
λαμπτήρες φθορισμού.
• Σε περίπτωση στερέωσης του τηλεχειριστηρίου σε τοίχο, επιλέξτε ένα σημείο από όπου να είναι δυνατή η λήψη των σημάτων από την εσωτερική
μονάδα όταν είναι αναμμένοι οι λαμπτήρες φθορισμού στο δωμάτιο.

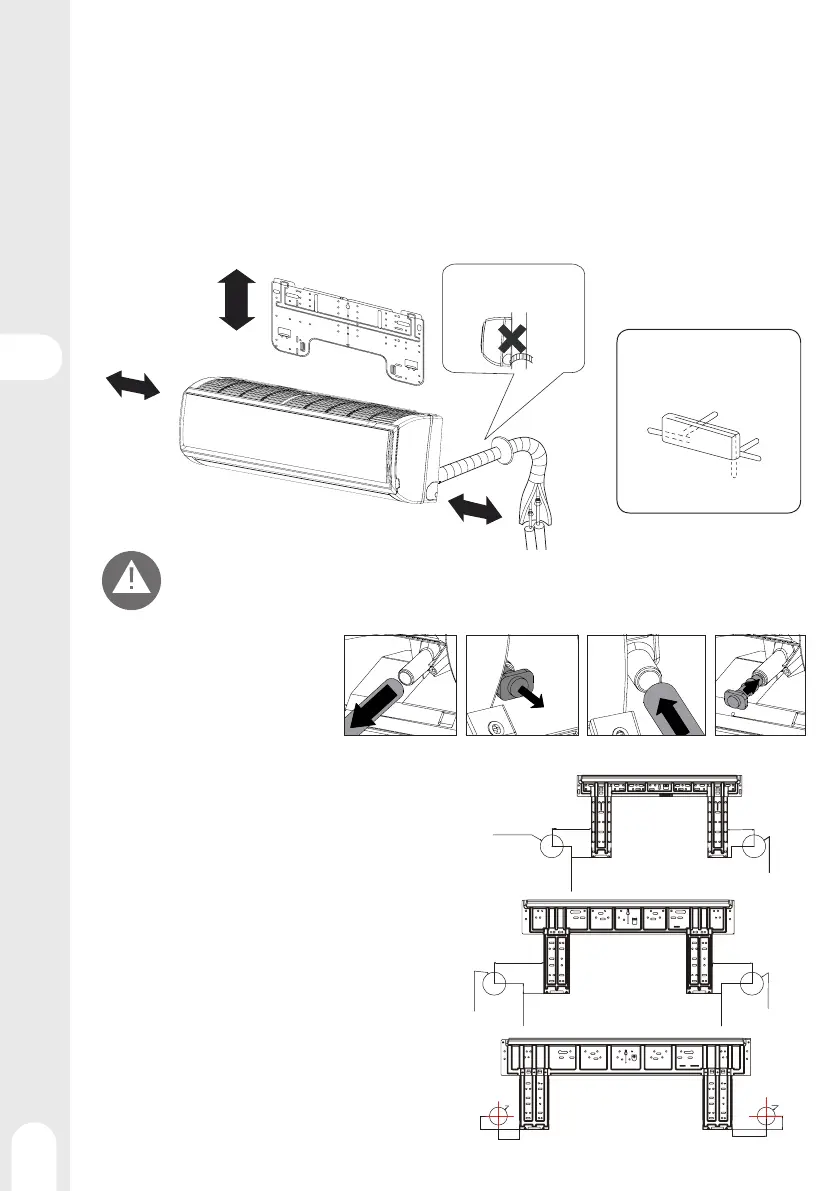

Διάγραμμα εγκατάστασης εσωτερικών μονάδων
περισσότερο από 15 cm
περισσότερο από
10 cm
plus de 10 cm
Διάταξη κατευθύνσεων της
σωλήνωσης
Πίσω αριστερά
Πίσω
δεξιά
Δεξιά
Αριστερά
Κάτω
Χρειάζεται προσοχή κατά
την ανύψωση του σωλήνα
αποστράγγισης
Η απόσταση μεταξύ της εσωτερικής μονάδας και του δαπέδου πρέπει να είναι άνω των 2m.
Να λαμβάνετε πάντα υπόψη το προϊόν που έχετε προμηθευτεί. Οι παραπάνω εικόνες παρέχονται ενδεικτικά.
Εγκατάσταση επιτοίχιας βάσης και καθορισμός της
θέσης της οπής στον τοίχο
1 - Υπολογίστε το σωστό ύψος τοποθέτησης της βάσης
στον τοίχο σύμφωνα με τις γειτονικές κολόνες και τα
δοκάρια και έπειτα στερεώστε προσωρινά τη βάση με
ένα ατσάλινο καρφί.
2 - Επαληθεύστε εκ νέου το σωστό ύψος της βάσης,
κρεμώντας ένα ζύγι με νήμα από το κέντρο του επάνω
μέρους της βάσης. Έπειτα στερεώστε καλά τη βάση με
το ατσάλινο καρφί.
3 - Βρείτε τη θέση της οπής στον τοίχο χρησιμοποιώντας
μέτρο.
A=150mm
C=120mm
C=113mm
B=
Ø
60mm
A=70mm
Ø
60mm
B=
Ø
60mm
B=
Ø
60mm
30mm
45mm
45mm
30mm
35mm
35mm
B=
Ø
60mm
A=120mm
C=80mm
B=
Ø
60mm
Μετακίνηση του σωλήνα αποστράγγισης
Ο σωλήνας αποστράγγισης μπορεί να
τοποθετηθεί από τη δεξιά ή από την αριστερή
πλευρά:
1 - Αποσυνδέστε τον σωλήνα
2 - Αφαιρέστε το πώμα από την αντίθετη
πλευρά
3 - Συνδέστε τον σωλήνα στην αντίθετη πλευρά
4 - Τοποθετήστε το πώμα στην παλιά τοποθεσία του σωλήνα
