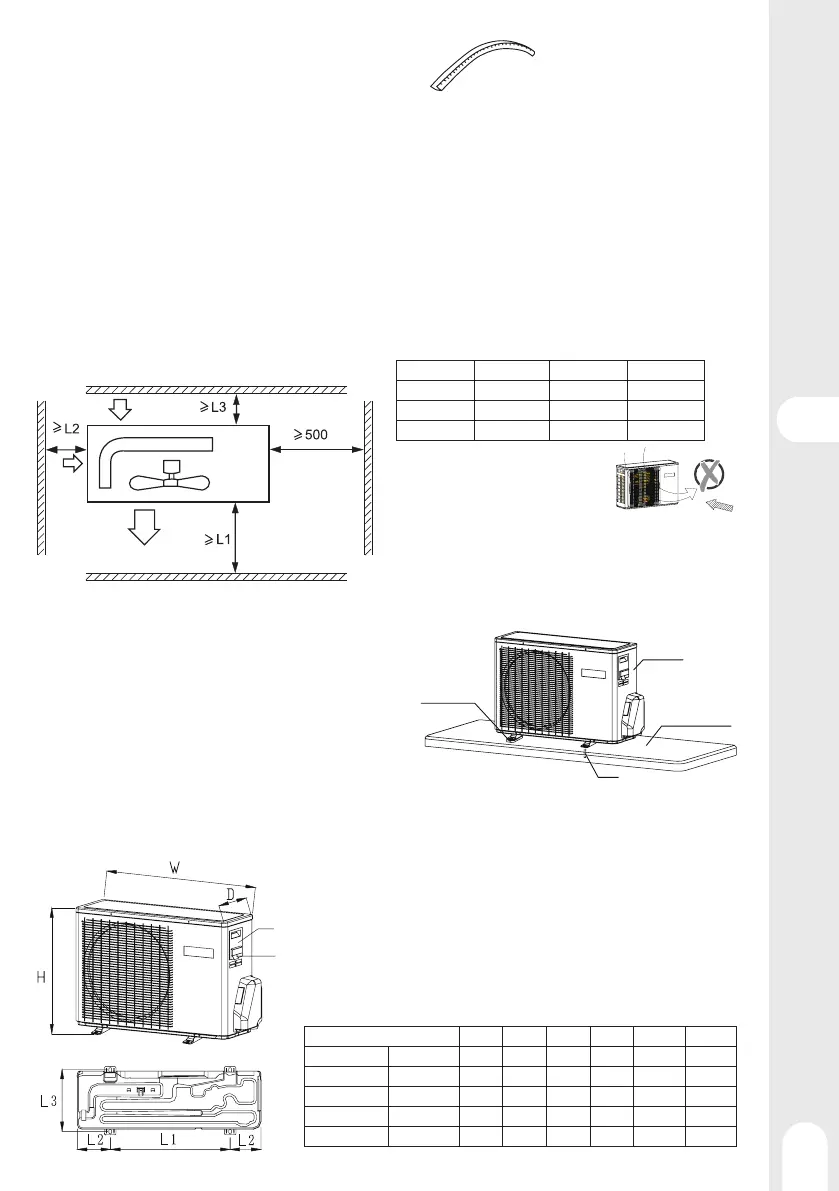

Procedura instalacji - jednostka zewnętrzna
1 - Akcesoria
Obrzeża chroniące kable elektryczne przed wystającymi krawędziami.
2 - Wybór miejsca instalacji
Wybrać miejsce instalacji urządzenia, tak aby spełnić następujące warunki, spełniając jednocześnie potrzeby klienta lub użytkownika.
• Umieścić urządzenie w miejscu, w którym jest dobry obieg powietrza .
• Urządzenie należy umieścić w miejscu oddalonym od promieniowania cieplnego i innych źródeł ciepła.
• Umieść urządzenie w miejscu praktycznym do odprowadzania wody odpływowej.
• Umieść urządzenie w miejscu, w którym hałas i gorące powietrze nie będą przeszkadzać w bliskim sąsiedztwie.
• Urządzenie należy umieścić w miejscu, które nie jest narażone na obfite opady śniegu w zimie.
• Umieścić urządzenie w miejscu, w którym wlot i wylot powietrza nie są zablokowane.
• Umieścić urządzenie w miejscu, w którym wylot powietrza nie będzie narażony na silny wiatr.
• Ustawienie urządzenia, w miejscu gdzie jego cztery boki są zablokowane, nie nadaje się do jego instalacji. Potrzebujesz co najmniej 1
metra przestrzeni nad urządzeniem.
• Unikać instalowania prowadnic przesyłowych w miejscach, w których istnieje ryzyko zwarcia.
• Podczas instalowania wielu urządzeń należy sprawdzić, czy przestrzeń zasysająca jest wystarczająca, aby zapobiec zwarciom.
Wymagania dotyczące otwartej przestrzeni wokół urządzenia
Wlot powie-
trza
Wlot
powie-
trza
Wylot
powietrza
Przestrzeń na
konserwację
Guma amortyzu-
jąca drgania
Jednostka
Betonowy
fundament
Blok zacisków zasilania
Otwór do rozprowadzania okablowania sieciowego
Śruba kotwowa
Uwagi:
• Przymocować części za pomocą śrub.
• Nie narażać otworu wylotowego
urządzenia na silny, bezpośredni wiatr.
• Należy zachować jeden metr odległości od górnej części urządzenia.
• Nie należy blokować boków urządzenia różnymi przedmiotami.
• Jeśli jednostka zewnętrzna jest instalowana w wietrznym otoczeniu,
zainstaluj ją tak, aby kratka wylotowa NIE była skierowana w stronę
wiatru.
1 - Instalacja jednostki zewnętrznej
• Przymocować odpowiednio urządzenie do fundamentu, stosownie
do warunków panującymi w miejscu montażu i zgodnie z poniższy-
mi informacjami:
• Należy pozostawić wystarczająco dużo miejsca na betonowym fun-
damencie, aby można było zamocować śruby kotwiące.
• Betonowe podłoże powinno mieć odpowiednią głębokość.
• Zamontować urządzenie w taki sposób, aby kąt nachylenia był
mniejszy niż 3 stopnie.
• Zabrania się umieszczania urządzenia bezpośrednio na podłożu.
Sprawdzić, czy w pobliżu otworu odpływowego płyty montażowej
jest wystarczająco dużo wolnego miejsca, aby woda mogła być
łatwo odprowadzana.
2 - Wymiary instalacyjne (Jednostka: mm)
