Procedura instalacji - Jednostka wewnętrzna
Wybór miejsca instalacji
• Miejsce instalacji musi być solidne, wolne od drgań i zapewniać wystarczające podparcie dla urządzenia.
• Miejsce instalacji nie może być narażone na działanie ciepła lub pary wodnej wytwarzanej w najbliższym otoczeniu i musi zapewniać, że
wejście i wyjście urządzenia nie będzie zasłonięte.
• Lokalizacja musi umożliwiać dystrybucję zimnego powietrza w całym pomieszczeniu.
• Wybrać lokalizację w odległości co najmniej jednego metra od telewizora, radia, urządzeń bezprzewodowych i świetlówek.
• Jeśli pilot zdalnego sterowania jest montowany na ścianie, wybrać miejsce instalacji, tak aby urządzenie wewnętrzne mogło odbierać
sygnały, kiedy lampy fluorescencyjne są włączone w pomieszczeniu.

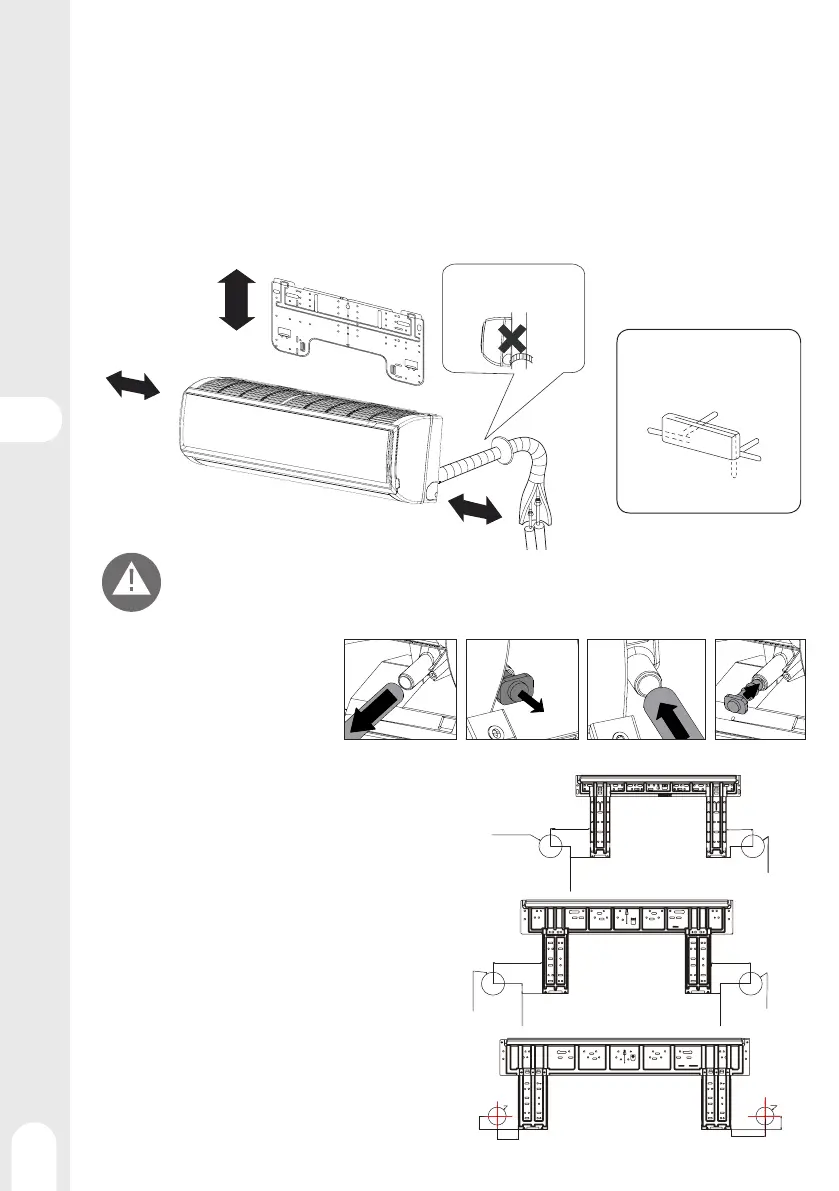

Schemat instalacyjny jednostek wewnętrznych
więcej niż 15 cm
więcej niż 10 cm
więcej niż 10 cm
Ukierunkowanie rur
Przy podnoszeniu rury
spustowej należy zachować
szczególną ostrożność.
Odległość pomiędzy jednostką wewnętrzną a podłożem musi być większa niż 2 m.
Powyższa ilustracja ma charakter poglądowy, należy wziąć pod uwagę specyfikę zakupionego modelu.
Montaż płyty mocującej i umiejscowienie otwo-
ru w ścianie.
1 - Wykonać odpowiednie wypoziomowanie płyty, która
ma być przymocowana do ściany w zależności od
otaczających ją filarów lub nadproży, a następnie
przymocować tymczasowo płytę stalowym gwoźd-
ziem.
2 - Upewnić się ponownie, że poziom płyty jest odpowie-
dni, zawieszając pion ciężarkowy na górnej krawęd-
zi, pośrodku płyty, a następnie bezpiecznie przy-
mocować płytę za pomocą odpowiednich śrub i
kołków.
3 - Za pomocą taśmy mierniczej wymierzyć otwór, który
ma zostać wywiercony w ścianie.
A=150mm
C=120mm
C=113mm
B=
Ø
60mm
A=70mm
Ø
60mm
B=
Ø
60mm
B=
Ø
60mm
30mm
45mm
45mm
30mm
35mm
35mm
B=
Ø
60mm
A=120mm
C=80mm
B=
Ø
60mm
Z tyłu po lewej
stronie
Z tyłu po
prawej
stronie
W prawo
W lewo
Poniżej
Przemieszczanie węża odpływowego
Wąż odpływowy może być umieszczony po
prawej lub lewej stronie:
1 - Odłączyć węża
2 - Wyjąć zatyczkę (korek) po prze-
ciwnej stronie.
3 - Podłączyć rurę po przeciwnej stronie.
4 - Umieścić korek w miejscu starej rury.
