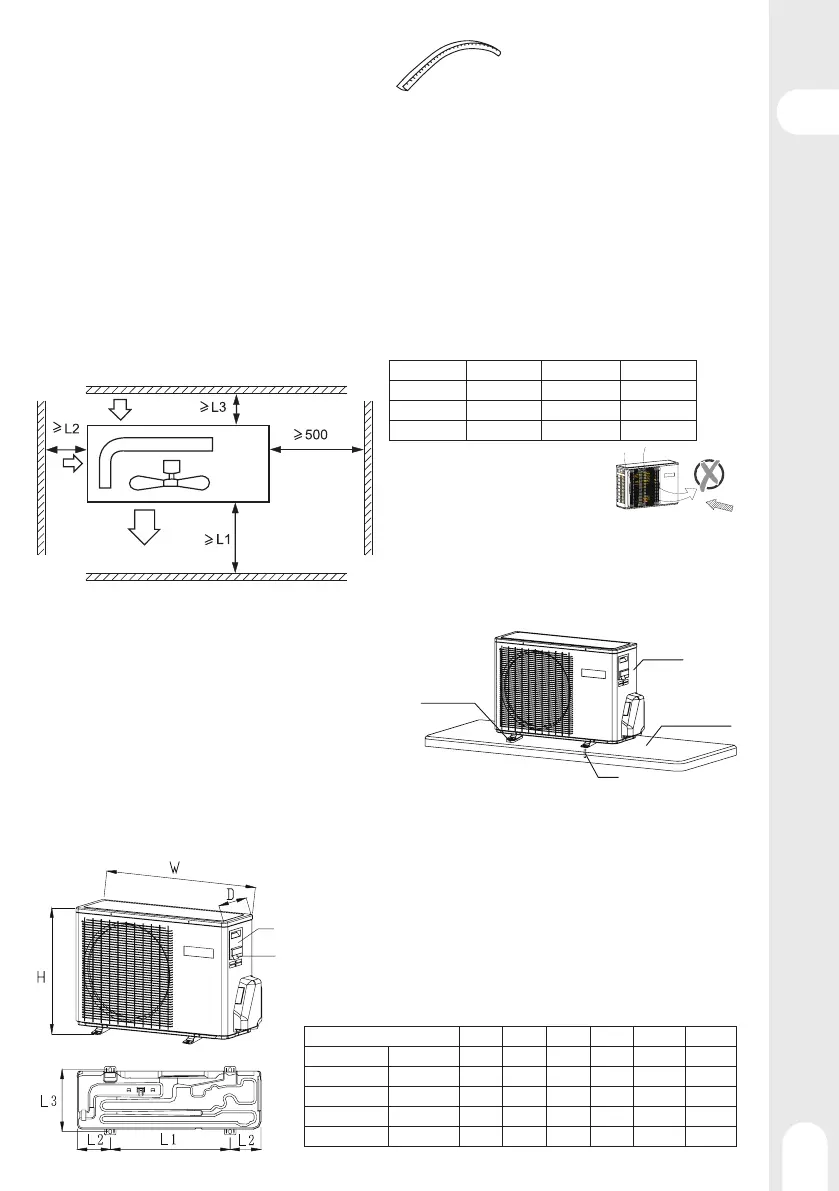

Procédure d'installation - Unité extérieure
1 - Accessoires
"Bordure" pour protéger les câbles électriques d'un bord saillant.
2 - Choix de l'emplacement de l'installation
Choisissez l'emplacement de l'installation de façon à satisfaire les conditions suivantes, tout en répondant aux besoins du client ou de
l'utilisateur.
Placez l'appareil dans un endroit où l'air circule bien.
Placez l'appareil dans un endroit à distance d'une radiation de chaleur provenant d'autres sources de chaleur.
Placez l'appareil dans un endroit compatible avec le versement de l'eau de vidange.
Placez l'appareil dans un endroit où le bruit et l'air chaud ne dérangent pas le voisinage.
Placez l'appareil dans un endroit qui n'est pas soumis à de fortes chutes de neige en hiver.
Placez l'appareil dans un endroit où l'entrée et la sortie d'air ne sont pas obstruées.
Placez l'appareil dans un endroit où la sortie d'air n'est pas exposée à un fort vent.
Le positionnement de l'appareil alors que ses quatre faces sont contre des éléments, ne convient pas à son installation. Il faut un espace
au-dessus de l'appareil, d'au moins 1 mètre.
Évitez d'installer des grilles de transfert aux endroits qui présentent un risque de court-circuit.
Lorsque vous installez plusieurs unités, vérifiez que l'espace d'aspiration est susant pour éviter tout court-circuit.
Exigence concernant l'espace ouvert autour de l'unité
Entrée
d'air
Entrée
d'air
Sortie
d'air
Espace destiné
à l'entretien
Caoutchouc
amortisseur
Unité
Fondation Béton
Borne de câblage d'alimentation
Orifice de distribution de câblage d'alimentation
Boulon d'ancrage
Distance
Cas 1
Cas 2
Cas 3
L1
ouvert
300 mm
500 mm
L2
300 mm
300 mm
ouvert
L3
150 mm
ouvert
150 mm
Remarques :
Fixez les pièces avec des vis.
Ne pas soumettre l'orifice de sortie d'air
de l'unité à un vent fort et direct.
Un mètre de distance doit être conservé à partir du haut de l'unité.
Ne pas obturer les contours de l'unité avec des objets divers.
Si l'unité extérieure est installée dans un environnement soumis
au vent, installez-la de façon à ce que la grille de sortie NE soit PAS
dirigée dans le sens du vent.
Modèle
W
D
H
L1
L2
L3
S-AC-7-OUT
EQ3-9K
780
245
540
500
140
256
S-AC-8-OUT
EQ3-12K
800
280
550
510
130/160
313
S-AC-9-OUT
EQ3-18K
800
280
550
510
130/160
313
S-AC-10-OUT
EQ3-24K
890
353
697
628
130
355.5
S-AC-11-OUT
EQ3-9+12K
800
280
550
510
130/160
313
Yes
No
1 - Installation de l’unité extérieure
Fixez l'unité sur la fondation de façon adéquate, conformément aux
conditions de l'emplacement de l'installation, et en se référant aux
informations suivantes :
Laissez susamment d'espace libre au niveau de la fondation béton
pour y fixer les boulons d'ancrage.
Coulez la fondation béton susamment en profondeur.
Installez l'unité de façon à ce que l'angle d'inclinaison soit inférieur
à 3 degrés.
Il est interdit de placer l'unité directement au sol. Vérifiez qu'il y a
susamment d'espace libre à proximité du trou de vidange de la
plaque inférieure, de façon à pouvoir vidanger l'eau facilement.
2 - Dimensions d'installation (Unité : mm)
