Procédure d'installation - Unité intérieure
Choix de l'emplacement d'installation
• L'emplacement doit être solide, sans vibrations, et orir un support susant pour l'unité.
• L'emplacement ne doit pas être aecté par de la chaleur ou de la vapeur générées dans les environs et doit garantir que l'entrée et la
sortie de l'unité ne seront pas gênées.
• L'emplacement doit permettre de répartir l'air froid dans toute la pièce.
• Sélectionnez un emplacement à une distance d'au moins un mètre par rapport aux postes de télévision, radio, appareils sans fil et lampes
fluorescentes.
• En cas de fixation de la télécommande sur un mur, sélectionnez l'emplacement de sorte que l'unité intérieure puisse recevoir les signaux
lorsque les lampes fluorescentes sont allumées dans la pièce

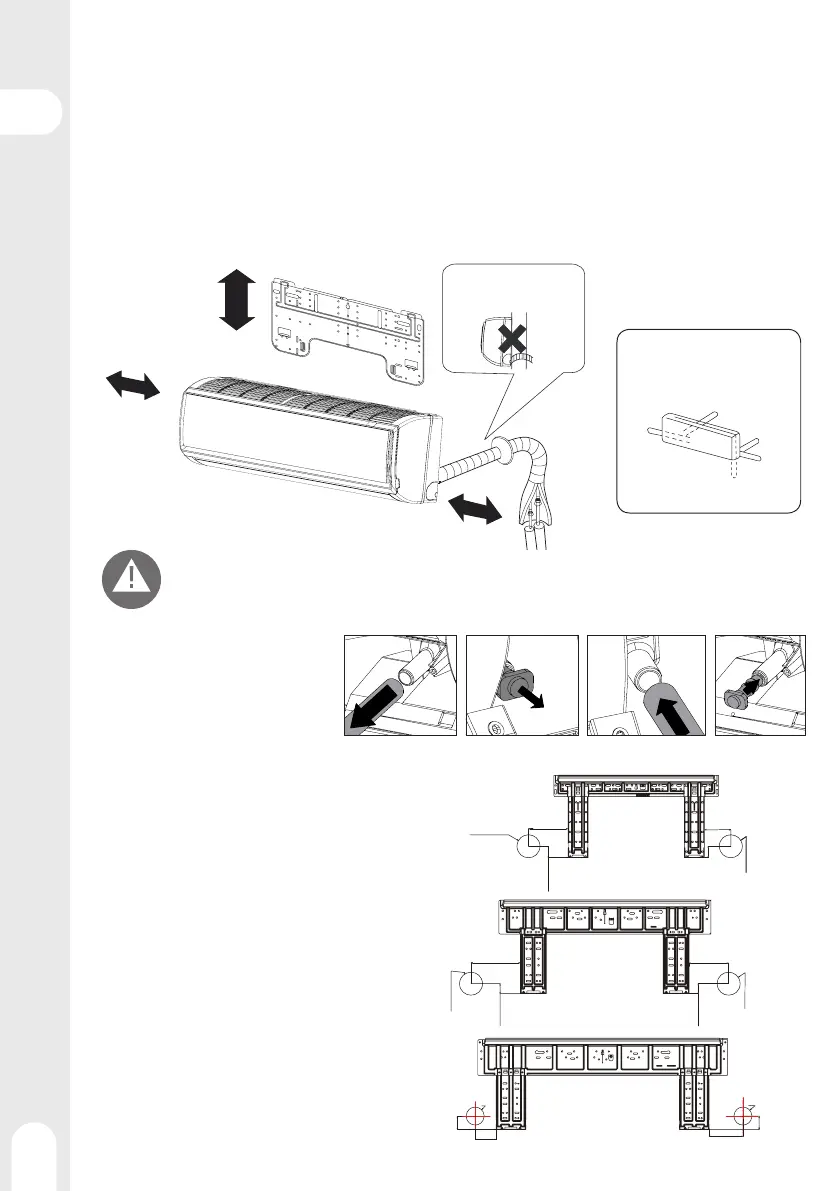

Schéma d'installation des unités intérieures
plus de 15 cm
plus de 10 cm
plus de 10 cm
Orientation des tuyaux
Arrière gauche
Arrière
droite
Droite
Gauche
En bas
Il faut faire particulièrement
attention au soulèvement
du tuyau de vidange
La distance entre l'unité intérieure et le sol doit être supérieure à 2 m.
L'illustration ci-dessus est indiquée à titre de référence uniquement, vous devez tenir compte des particu-
larités du modèle acheté.
Installation de la plaque de fixation
et positionnement du trou dans le mur
1 - Exécutez une mise à niveau correcte de la plaque à
fixer contre le mur en fonction des piliers ou des lin-
teaux autour, puis attachez la plaque temporairement
avec un clou en acier.
2 - Assurez-vous à nouveau que le niveau de la plaque est
approprié en suspendant un fil à plomb sur le bord su-
périeur, au centre de la plaque, puis fixez solidement
la plaque avec vis et chevilles adaptées.
3 - Repérez le trou à percer dans le mur avec un mètre
ruban.
A=150mm
C=120mm
C=113mm
B=
Ø
60mm
A=70mm
B=
Ø 60mm
B=
Ø 60mm
B=
Ø
60mm
30mm
45mm
45mm
30mm
35mm
35mm
B=
Ø 60mm
A=120mm
C=80mm
B=
Ø
60mm
Déplacement du tuyau de vidange
Le tuyau de vidange peut-être placé au
choix à droite ou à gauche :
1 - Débranchez le tuyau
2 - Enlevez le bouchon du côté opposé
3 - Branchez le tuyau du côté opposé
4 - Placez le bouchon à l'ancien emplacement du tuyau
