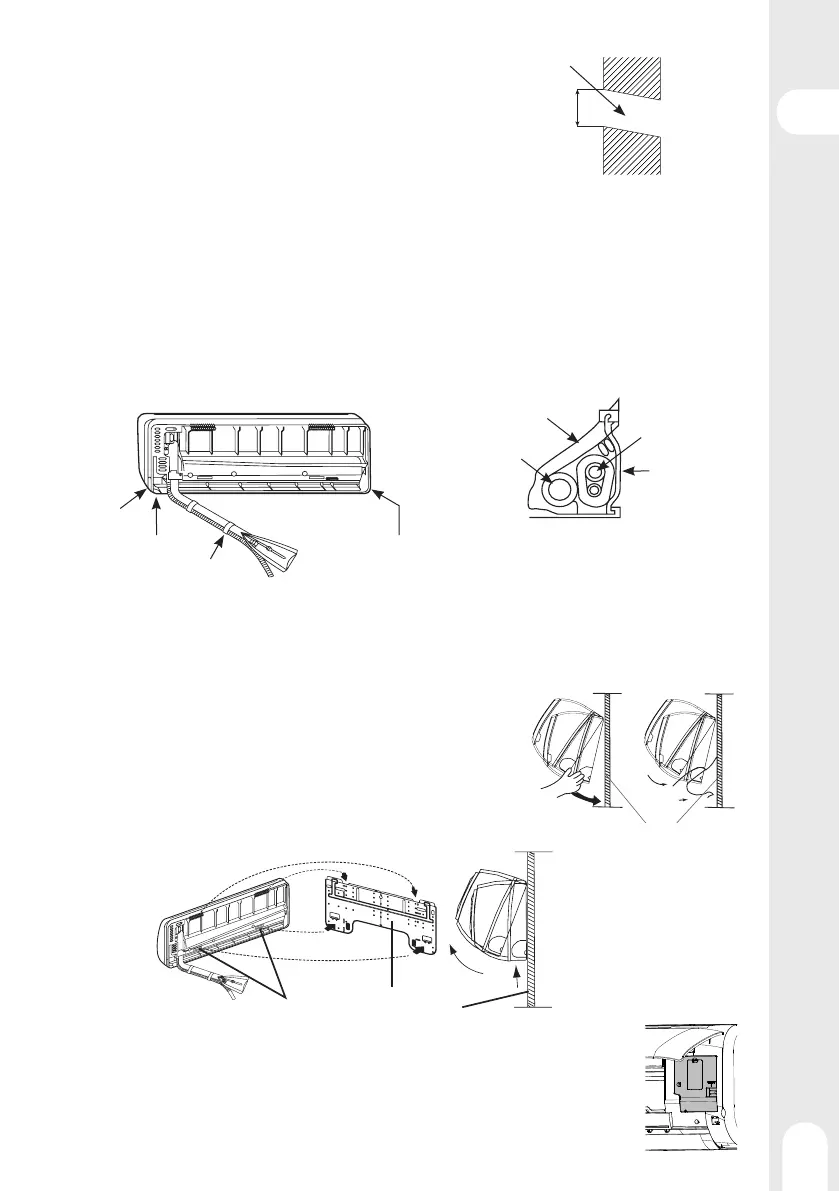

Procédure d'installation - Unité intérieure
Percement du trou dans le mur
1 - Percez un orifice de 60 mm de diamètre, descendant légèrement en direction
de la face extérieure du mur.
2 - Installez le cache trou de tuyauterie et scellez avec du mastic après l'ins-
tallation
∅ 60 mm
côté
intérieur
côté
extérieur
Trou à
percer
Pose de l'unité intérieure
• Tuyauterie arrière
• Acheminez les tuyaux et le tuyau de vidange que vous fixez ensuite avec du ruban adhésif.
• Tuyauterie arrière gauche
• Dans le cas d'une tuyauterie à gauche, découpez avec une pince le couvercle pour la tuyauterie gauche.
• Pour une tuyauterie à l'arrière gauche, cintrez les tuyaux selon le sens de la tuyauterie jusqu'à la marque du trou pour une tuyauterie
arrière gauche qui est marquée sur les matériaux d'isolation thermique.
1 - Insérez le flexible d'évacuation dans l'encoche des matériaux d'isolation thermique de l'unité intérieure.
2 - Introduisez le câble électrique de l'unité intérieure/extérieure à partir de l'arrière de l'unité intérieure et faites-le ressortir par l'avant
puis eectuez la connexion.
3 - Enduisez le joint évasé avec de l'huile réfrigérante et connectez les tuyaux. Recouvrez soigneusement la pièce de connexion avec des
matériaux d'isolation thermique et fixez avec du ruban adhésif.
Couvercle pour
tuyauterie de droite
Couvercle pour
tuyauterie de gauche
Tuyau de
vidange
Tuyauterie
Plaque de
support de
tuyau
Matériau d'isolation
thermique
Couvercle sous
la tuyauterie
Fixez avec du
ruban adhésif
• Le câble des unités intérieures/extérieures et le
tuyau de vidange doivent être fixés au tuyau de ré-
frigérant avec un ruban protecteur.
• Tuyauterie dans une autre direction
• À l'aide d'une pince coupante, découpez le couvercle pour la tuyauterie en fonction de la direction de la tuyauterie et cintrez en-
suite le tuyau selon la position du trou dans le mur. Lors du cintrage, prenez soin de ne pas écraser les tuyaux.
• Connectez au préalable le câble des unités intérieure/extérieure et recouvrez ensuite les câbles connectés avec l'isolation ther-
mique.
• Fixation de l'unité intérieure
• Suspendez l'unité sur les encoches supérieures de la plaque de fixation. Déplacez
l'unité d'un côté vers l'autre pour vérifier la fixation.
• Pour fixer le corps sur la plaque de fixation, soutenez le corps du dessous et posez-le
à la perpendiculaire.
• Dépose de l'unité intérieure
• Lorsque vous déposez l'unité intérieure, utilisez vos mains pour soulever le corps
et le dégager du crochet, puis sortez la partie inférieure du corps légèrement vers
l'extérieur et soulevez ensuite l’unité jusqu'au dégagement de la plaque de fixation.
Plaque de
fixation
Plaque de
fixation
Crochets
• Passage du câble des unités Intérieure/Extérieure
• Enlevez le cache-borne en bas à droite de l'unité intérieure et séparez le couvercle du câblage en desserrant
les vis.
• Insérez le câble de l'extérieur de la pièce dans le côté gauche du trou dans le mur dans lequel se trouve le
tuyau.
• Tirez le câble sur le côté avant et connectez-le en formant une boucle.
