10

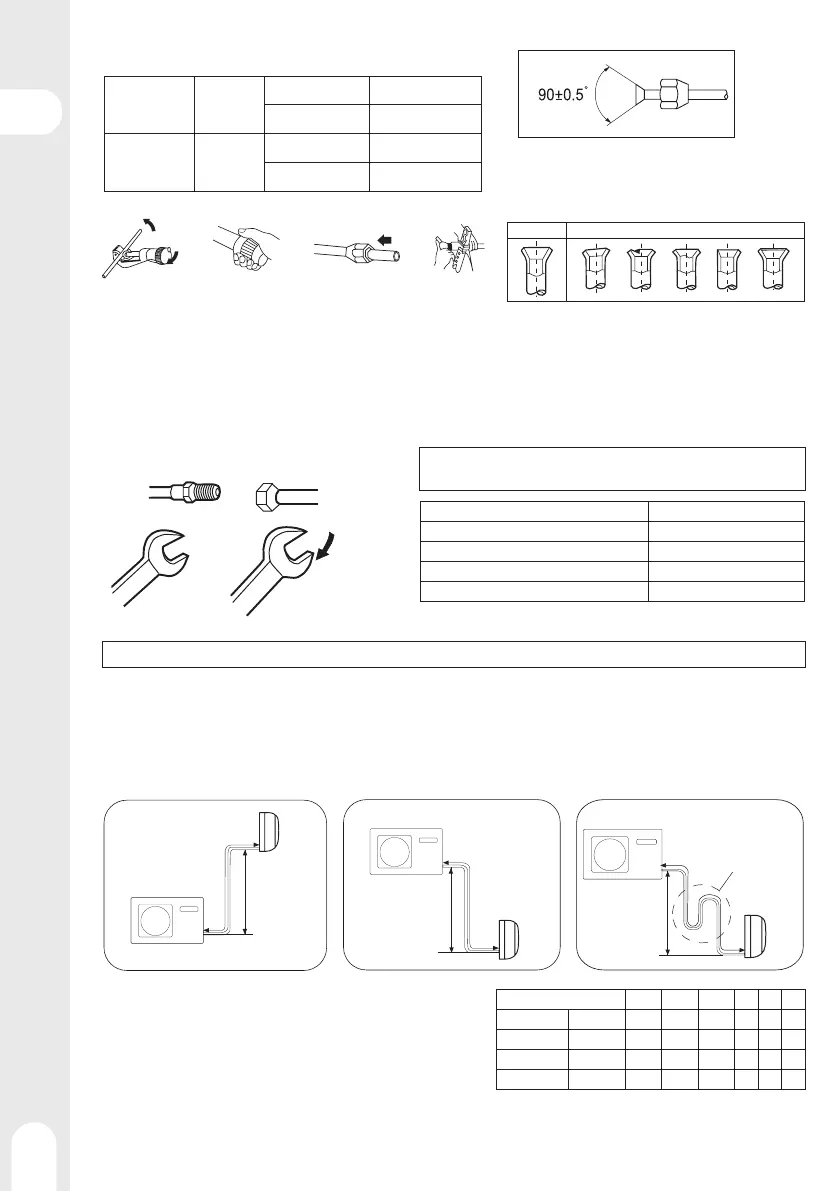

Procédure d'installation - Raccordements
1 - Taille des tuyaux
S-AC-7-OUT
S-AC-8-OUT
S-AC-11-OUT
EQ3-9K
EQ3-12K
EQ3-9+12K
Tuyau de liquide ∅ 6.35 × 0.65 mm
Tuyau de gaz ∅ 9.62 × 0.65 mm
S-AC-9-OUT
S-AC-10-OUT
EQ3-18K
EQ3-24K
Tuyau de liquide ∅ 6.35 × 0.65 mm
Tuyau de gaz ∅ 12.7 × 0.7 mm
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
• Installez les écrous d'évasement sur les tuyaux à
brancher, puis évasez les tuyaux.
• Couper • Ébavurer • Insérer l'écrou • Évaser
Correct Incorrect
Le serrage forcé sans prêter attention au centrage peut
endommager les filets et entraîner des fuites de gaz.
Demi-raccord
Clé
Unité
intérieure
Unité
intérieure
Unité
intérieure
Piège à huile
Unité extérieure
Unité extérieure Unité extérieure
Clé
dynamométrique
Ecrou d'évasement
Diamètre du tuyau (Ø)
Couple de serrage
Côté liquide 6,35 mm (1/4 ")
18 Nm
Côté liquide/gaz 9,52 mm (3/8 ")
42 Nm
Gaz 12,7mm (1/2 ")
55 Nm
Gaz 15,88mm (5/8 ")
60 Nm
Faites attention que des particules telles que les déchets, le sable, l'eau , etc. ne rentrent pas dans le tuyau.
AVERTISSEMENT
La longueur standard d'un tuyau est de C m. Si elle dépasse les D m, la fonction de l'unité s'en trouvera aectée. S'il faut
rallonger le tuyau, le réfrigérant doit être chargé selon E g/m. Toutefois, la charge de réfrigérant doit être exécuté par
un professionnel de la climatisation. Avant d'ajouter du réfrigérant, purgez l'air des tuyaux de réfrigération et de l'unité
intérieure avec pompe à vide. Chargez ensuite le réfrigérant supplémentaire.
Modèle
Amax
Bmax
Bmin
C
D
E
S-AC-7-OUT
EQ3-9K
10
15
3
5
5
20
S-AC-8-OUT
EQ3-12K
10
15
3
5
5
20
S-AC-9-OUT
EQ3-18K
15
25
3
5
7
20
S-AC-10-OUT
EQ3-24K
15
25
3
5
7
20
• Hauteur max : Amax
• Si la hauteur A dépasse les 5m, installez un piège à huile tous les 5 à 7 m
• Longueur max: Bmax
• Longueur min : Bmin
• Si la longueur du tuyau B dépasse les D m, le réfrigérant doit être chargé
à E g/m.
2 - Raccords de tuyauterie
• Lorsque vous courbez un tuyau, donnez-lui autant de rondeur que possible afin de ne pas l’écraser ; le rayon de courbure doit être d’au
moins 30 à 40 mm, voire plus.
• Connectez d'abord le côté gaz pour faciliter la suite des travaux.
• Le tuyau de raccordement est réservé à R32.
