Установка - Внешний блок
1 - Аксессуары
Кромка для защиты эклектических проводов от нависания.
2 - Выбор места установки
Выберите место для установки, отвечающее следующим условиям, а также требованиям клиента или пользователя.
• Место с хорошей циркуляцией воздуха.
• Вдали от теплового излучения других источников тепла.
• Место, где возможен слив конденсата.
• Место, где шум и теплый воздух не будут мешать соседям.
• Место, где отсутствуют сильные снегопады в зимний период.
• Место, где впускное и выпускное отверстия для воздуха ничто не загораживает.
• Место, где в выпускное отверстие для воздуха не будет задувать сильный ветер.
• Места, загороженные с четырех сторон, не подходят для установки. Над блоком должно оставаться пространство высотой не
менее 1 м.
• Избегайте установки направляющих решеток в месте, где существует риск короткого замыкания.
• При установке нескольких блоков необходимо предусмотреть достаточное пространство для всасывания во избежание
короткого замыкания.

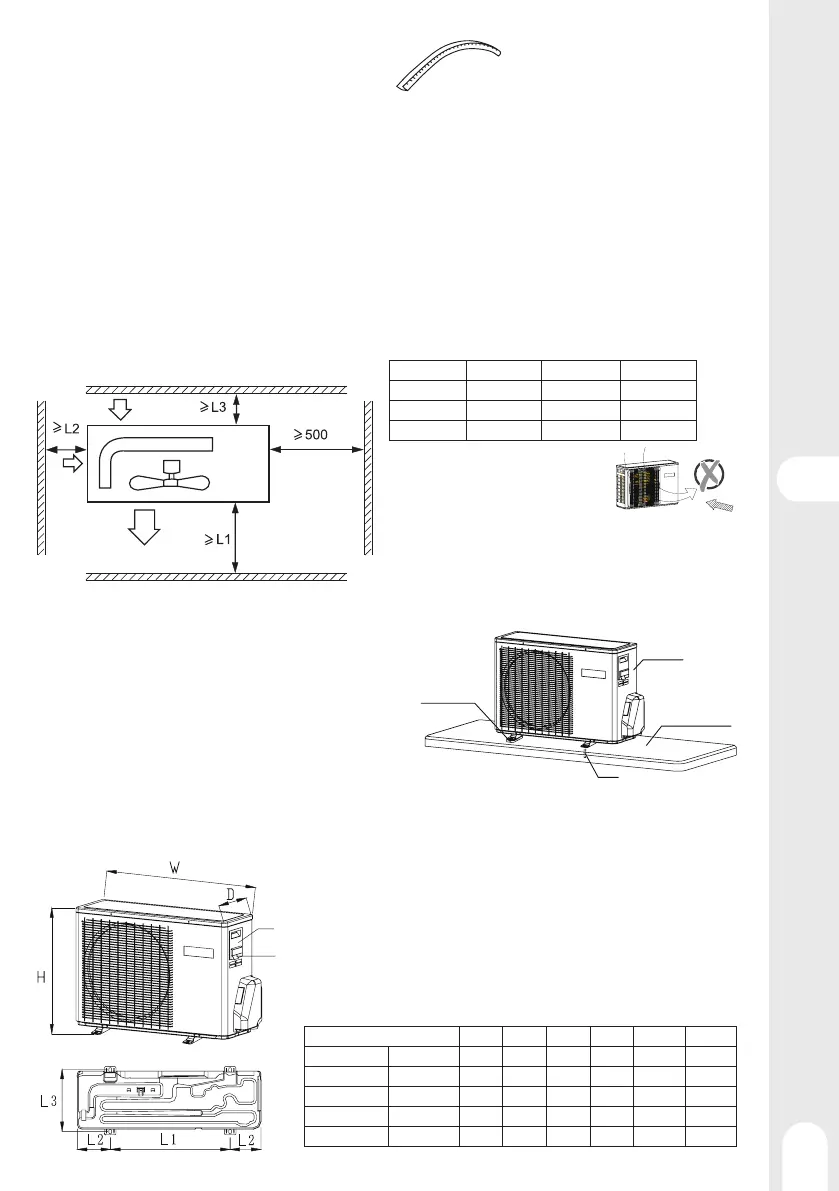

Требования к свободному пространству вокруг блока
Воздухозаборное
отверстие
Воздухозаборное отверстие
Выпускное
отверстие
для воздуха
Пространство для
обслуживания
Резиновая
подложка
Блок
Бетонное
основание
Вывод проводки питания
Распределительное отверстие сети питания
Анкерный болт
Расстояние
Вариант 1
Вариант 2
Вариант 3
L1
открытый
300 mm
500 mm
L2
300 mm
300 mm
открытый
L3
150 mm
ouvert
150 mm
Примечание:
• Закрепите детали с помощью винтов.
• Не допускайте попадания сильного ветра
прямо в отверстие для выпуска воздуха.
• Соблюдайте расстояние в один метр от верха блока.
• Не загромождайте пространство вокруг блока посторонними
предметами.
• Если внешний блок устанавливается в месте, подвергающемся
воздействию ветра, устанавливайте его так, чтобы решетка
выпускного отверстия НЕ была направлена в сторону ветра.
Модель
W
D
H
L1
L2
L3
S-AC-7-OUT
EQ3-9K
780
245
540
500
140
256
S-AC-8-OUT
EQ3-12K
800
280
550
510
130/160
313
S-AC-9-OUT
EQ3-18K
800
280
550
510
130/160
313
S-AC-10-OUT
EQ3-24K
890
353
697
628
130
355.5
S-AC-11-OUT
EQ3-9+12K
800
280
550
510
130/160
313
Yes
No
1 - Установка внешнего блока
Закрепите блок на основании подходящим способом в
соответствии с условиями места установки и с учетом
следующей информации:
• Оставьте достаточно свободного места на бетонном основании
для крепления анкерными болтами.
• Залейте бетонное основание достаточно глубоко.
• Установите блок таким образом, чтобы угол наклона не
превышал 3 градусов.
• Запрещается устанавливать блок прямо на землю. Убедитесь,
что рядом с дренажным отверстием на нижней пластине
достаточно свободного места для плавного слива воды.
•
2 - Установочные размеры (блок: мм)
