Установка - Внутренний блок
Выбор места установки
• Прочное, не подверженное вибрациям место, которое обеспечит блоку достаточную опору.
• Место, не подвергающееся воздействию тепла или пара, образующихся поблизости, в котором входное и выходное отверстия
блока ничто не будет загораживать.
• Место, из которого холодный воздух будет распределяться по всему помещению.
• Место, расположенное на расстоянии не менее 1 м от телевизора, радио, беспроводных устройств и флуоресцентных ламп.
• В случае крепления устройства дистанционного управления к стене, установите внутренний блок в таком месте, где он сможет
получать сигналы при работающих в помещении флуоресцентных лампах.

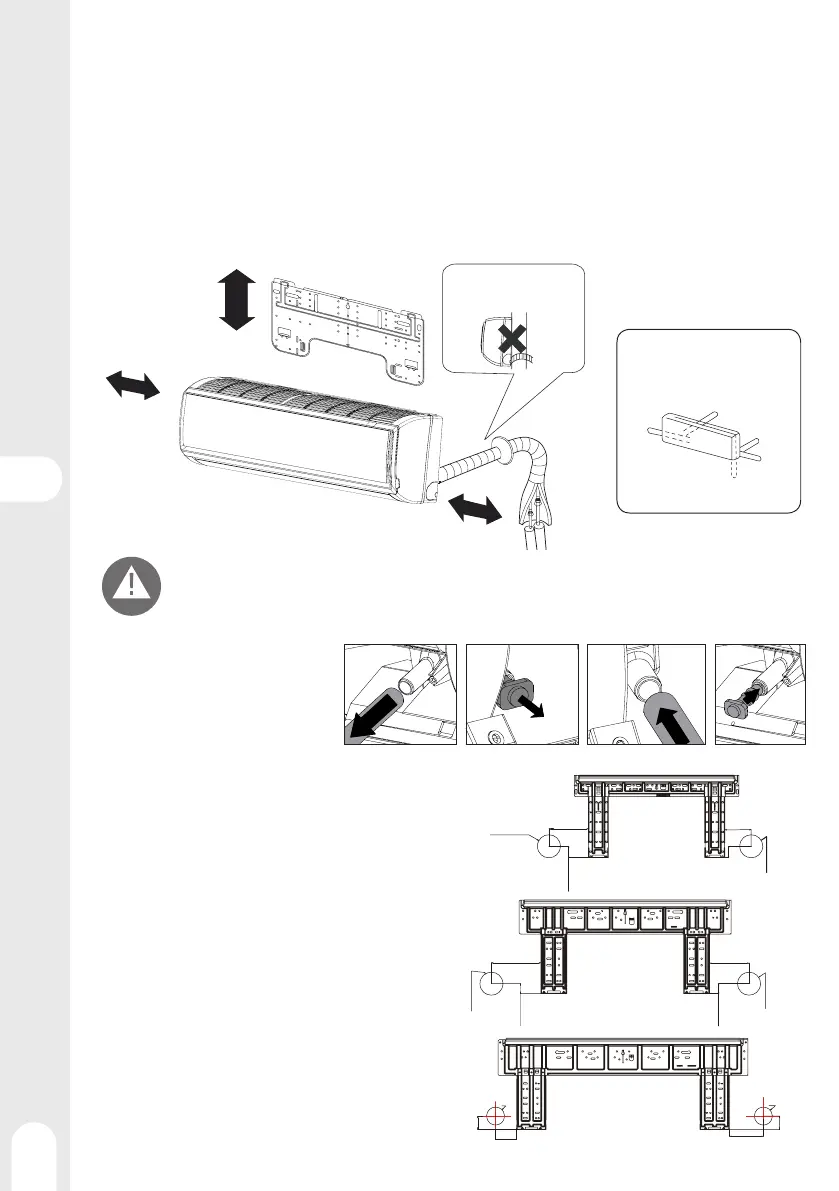

Схема установки внутренних блоков
более 15 см
более 10 cm
более 10 cm
Схема расположения
трубопроводов
Обратите особое
внимание на подъем
сливного шланга
Расстояние между внутренним блоком и полом не должно превышать 2 м.
Рисунок выше приведен исключительно для справки, необходимо ориентироваться на
приобретенное изделие..
Установка монтажной пластины и определение
расположения отверстия в стене
1 - На основании соседних опор или перемычек
выполните выравнивание пластины,
которая крепится к стене, затем временно
зафиксируйте пластину стальным гвоздем.
2 - С помощью отвеса, закрепленного в центре
верхнего края пластины, еще раз убедитесь,
что пластина расположена на нужном
уровне, затем надежно закрепите пластину с
помощью подходящих винтов и дюбелей.
3 - Используя рулетку, определите расположение
отверстия в стене.
A=150mm
C=120mm
C=113mm
B=
Ø
60mm
A=70mm
B=
Ø
60mm
B=
Ø
60mm
B=
Ø
60mm
30mm
45mm
45mm
30mm
35mm
35mm
B=
Ø
60mm
A=120mm
C=80mm
B=
Ø
60mm
Задний левый
Задний
правый
Левый
Нижний
Правый
Перестановка сливного шланга
Сливной шланг может быть установлен
на выбор слева или справа:
1 - Отсоедините шланг
2 - Выньте заглушку с
противоположной стороны
3 - Подсоедините шланг к противоположной стороне
4 - Установите заглушку на прежнее место установки шланга
