82

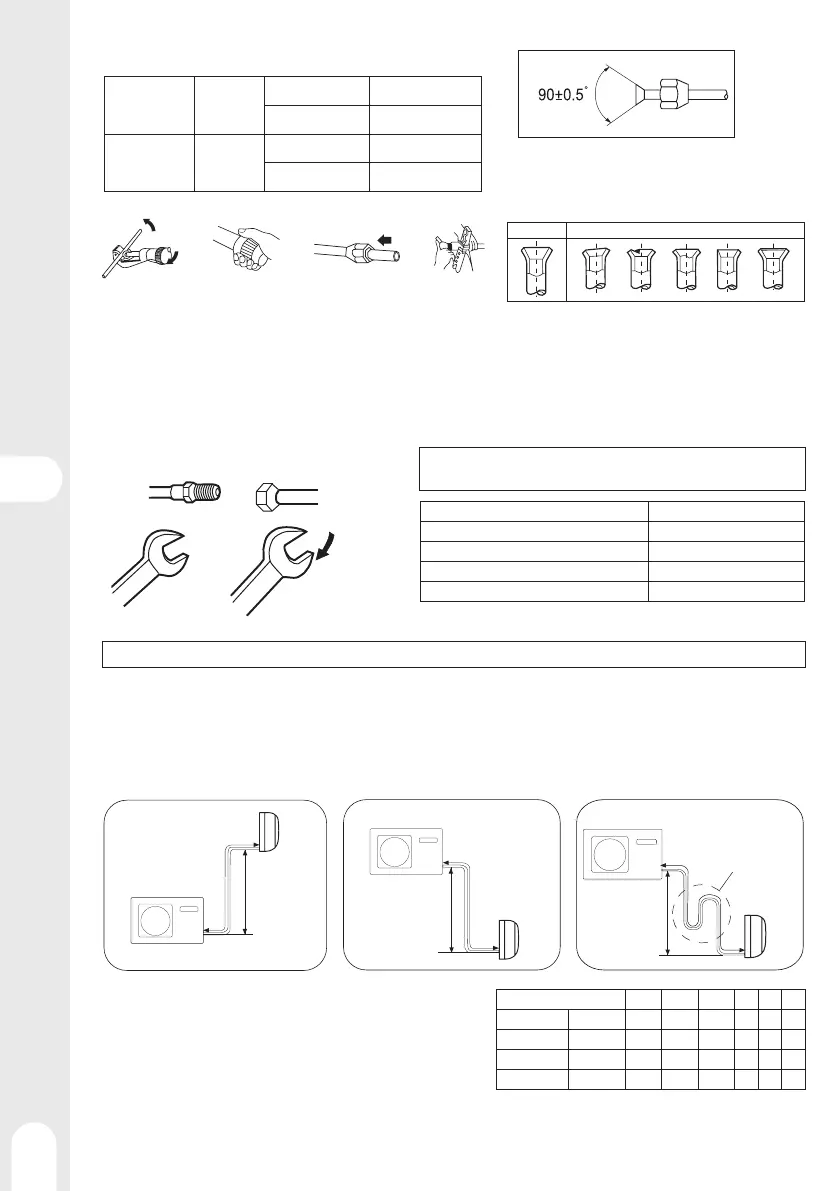

Процедура установки - Соединение труб
1 - Размер трубопровода
S-AC-7-OUT
S-AC-8-OUT
S-AC-11-OUT
EQ3-9K
EQ3-12K
EQ3-9+12K
Труба для жидкости ∅ 6.35 × 0.65 mm
Труба для газа ∅ 9.62 × 0.65 mm
S-AC-9-OUT
S-AC-10-OUT
EQ3-18K
EQ3-24K
Труба для жидкости ∅ 6.35 × 0.65 mm
Труба для газа ∅ 12.7 × 0.7 mm
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
• Установите снятые конусные гайки на соединяемые
трубы, затем развальцуйте трубы.
• Отрезать трубу • Удалить
шероховатости
• Надеть конусную
гайку
• Развальцевать
трубу
Правильно Неправильно
Крепление с усилием без тщательного центрирования может
привести к повреждению резьбы и вызвать утечку газа.
Половина соединения
Ключ
Внутренний
блок
Внутренний
блок
Внутренний
блок
Маслоуловитель
Внешний блок
Внешний блок Внешний блок
Динамометрический
ключ
Конусная гайка
Диаметр трубы (Ø)
Момент затяжки
Сторона жидкости 6,35 мм (1/4")
18 Nm
Сторона жидкости/газа 9,52 мм (3/8")
42 Nm
Сторона газа 12,7 мм (1/2")
55 Nm
Сторона газа 5,88 мм (5/8")
60 Nm
Будьте осторожны, не допускайте попадания в трубу мусора, такого как песок, вода и т. д.
ПРЕДУПРЕЖДЕНИЕ
Стандартная длина трубы составляет С м. Если она превышает D м, это может повлиять на работу устройства. Если
трубу необходимо удлинить, хладагент должен заправляться из расчета Е г/м. Заправка хладагентом должна
производиться инженером-специалистом по кондиционированию воздуха. Перед дозаправкой удалите воздух из
труб с хладагентом и внутреннего блока с помощью вакуумного насоса, затем выполните дозаправку хладагентом.
Модель
Aмакс
Bмакс
Bмин
C
D
E
S-AC-7-OUT
EQ3-9K
10
15
3
5
5
20
S-AC-8-OUT
EQ3-12K
10
15
3
5
5
20
S-AC-9-OUT
EQ3-18K
15
25
3
5
7
20
S-AC-10-OUT
EQ3-24K
15
25
3
5
7
20
• Макс. подъем: Aмакс
• Если подъем А больше 5 м, маслоуловители должны размещаться
каждые 5-7 м
• Макс. длина: Bмакс
• Мин. длина: Bмин
• Если длина трубы B больше D м, хладагент должен заправляться
из расчета Е г/м.
2 - Соединение труб
• Сгибая трубу, придавайте ей как можно больше округлости, чтобы не раздавить ее. Радиус изгиба должен составлять 30-40
мм и более.
• Для облегчения дальнейшей работы сначала подсоедините трубу на газовой стороне.
• Соединительная труба предназначена для хладагента R32.
