Внутренний блок
Соединительный провод
Кабель питания
Внешний блок
Процедура установки - Электропроводка
ПРЕДУПРЕЖДЕНИЕ - ОПАСНОСТЬ ТРАВМЫ ИЛИ ЛЕТАЛЬНОГО ИСХОДА
• Перед выполнением любых электрических подключений отключите электропитание на уровне
автоматического выключателя или источника питания.
• Заземляющие соединения должны быть выполнены до подключения к сети.
Меры предосторожности в отношении электропроводки
• Электромонтажные работы должны выполняться только уполномоченным персоналом.
• Не подключайте к клеммной колодке более трех проводов. Всегда используйте круглые обжатые наконечники с
изолированными концами.
• Используйте только медные провода.
Выбор размера силовых и соединительных проводов
Выберите размеры провода и защиту цепи в таблице ниже. (В данной таблице представлены провода длиной 20 м с падением
напряжения не более чем на 2%).
Модель Фаза
Выключатель
Размер силового
провода
(минимальный)
(мм²)
Выключатель утечки на землю
Автомат защиты
сети (А)
Номинал защиты
от перегрузки по
току (А)
Автомат защиты
сети (А)
Ток утечки (мА)
S-AC-7-OUT EQ3-9K
1 20 15 1.0 20 30
S-AC-8-OUT EQ3-12K
1 20 15 1.5 20 30
S-AC-9-OUT EQ3-18K
1 25 20 1.5 25 30
S-AC-10-OUT EQ3-24K
1 25 20 2.5 25 30
S-AC-11-OUT EQ3-9+12K
1 25 20 2.5 25 30
• Замену поврежденного шнура питания должен осуществлять производитель, специалист по обслуживанию или подобный
квалифицированный специалист.
• Если предохранитель блока управления Наружный блок неисправен, замените его керамическим типа T 25A/250В.
• Способ подключения должен соответствовать местным стандартам.
• Приобретите кабель питания и соединительные провода.
• Все кабели должны иметь европейский сертификат подлинности. Во время установки при обрезке соединительных проводов
необходимо убедиться, что заземляющий провод обрезается последним.
• Взрывозащищенный автоматический выключатель кондиционера должен быть всеполюсным. Расстояние между двумя его
контактами должно быть не менее 3 мм. Такие средства отключения должны быть включены в стационарную проводку.
• Расстояние между двумя клеммными колодками внутреннего и внешнего блоков не должно превышать 5 метров. Если это
расстояние больше, диаметр провода должен быть увеличен в соответствии с местным стандартом проводки.
• Должен быть установлен взрывозащищенный автоматический выключатель.
Процедура подключения
• Прежде чем снимать панель в указанном направлении, выньте крепежные винты сбоку.
• Правильно подключите провода к клеммной колодке и закрепите их стяжкой, расположенной рядом с клеммной колодкой.
• Правильно проложите провода и пропустите их через отверстие, предусмотренное для электропроводки на боковой панели.
Предупреждение

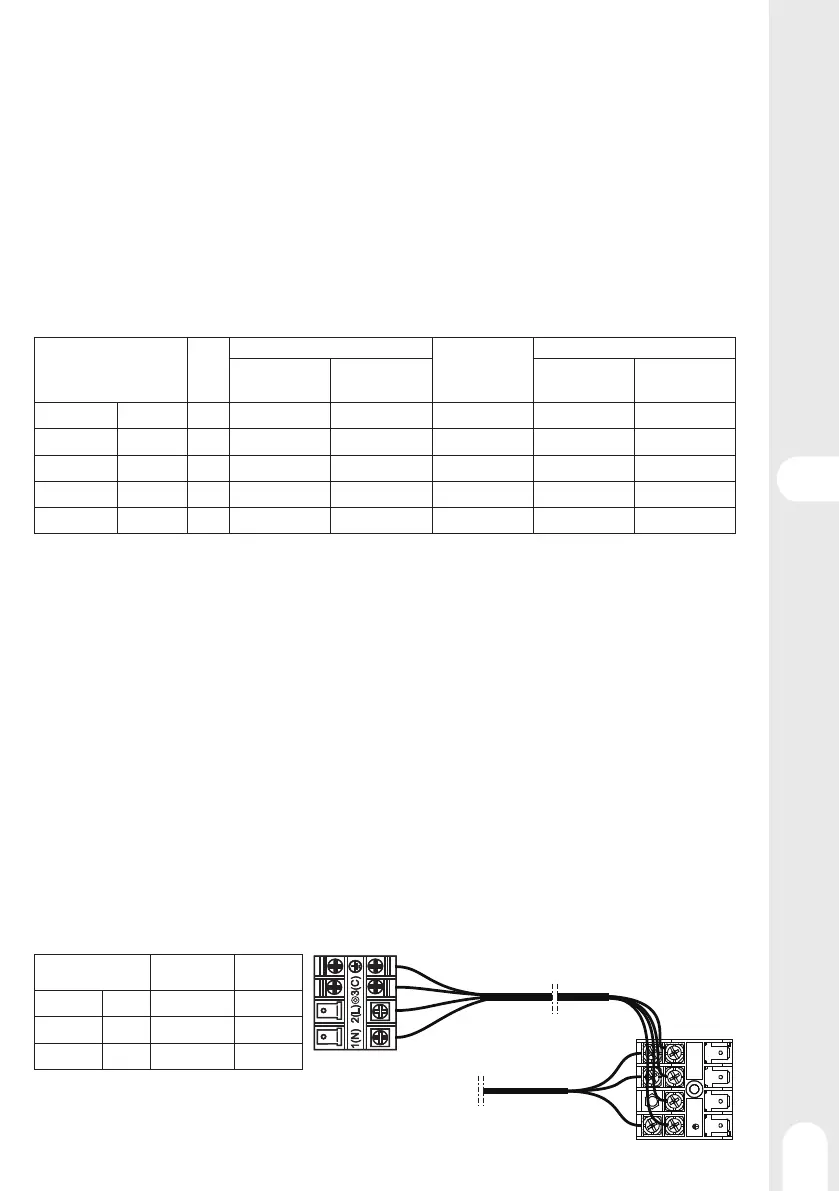

Провода должны быть подключены, как показано на рисунке ниже. Неправильная проводка
может повредить оборудование.
Модель
Соединительный
провод
Кабель
питания
S-AC-7-OUT EQ3-9K 4 G 1.0mm² 3 G 1.0mm²
S-AC-8-OUT EQ3-12K 4 G 1.0mm² 3 G 1.5mm²
S-AC-9-OUT EQ3-18K 4 G 1.0mm² 3 G 1.5mm²
