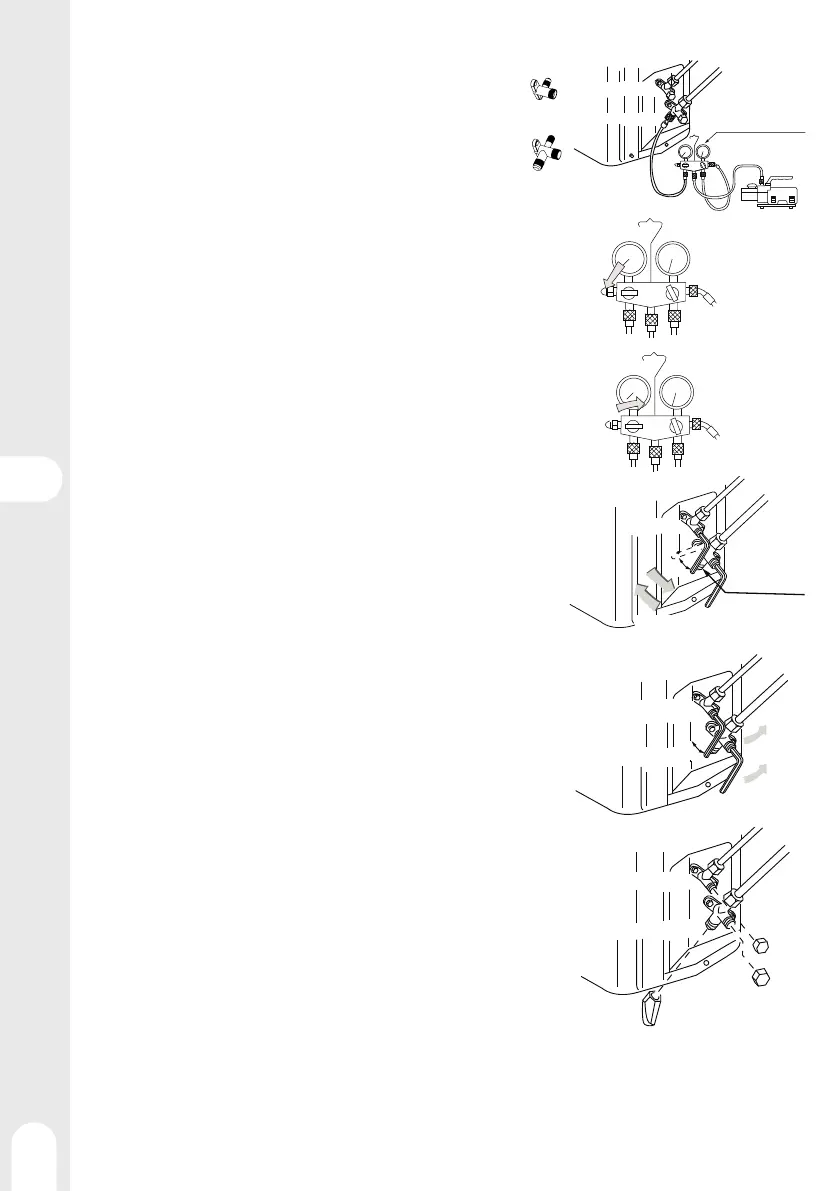

Процедура установки - Вакуумирование
Способ вакуумирования трубопровода: использование вакуумного
насоса
1 - Снимите крышку с сервисного отверстия трехходового клапана,
крышку стержня двухходового и трехходового клапанов. Затем
подсоедините сервисное отверстие к выступающей части шланга
для заправки (внизу) для манометрического коллектора. Затем
подсоедините выступающую часть шланга для заправки (в
центре) для манометрического коллектора к вакуумному насосу.
Двухходовой клапан
Двухходовой клапан
Двухходовой клапан
Трехходовой клапан
Трехходовой клапан
Трехходовой клапан
Сервисное отверстие
90° на 6 секунд
Открыть
Закрыть
Манометрический
коллектор (R32)
Вакуумный насос (R32)
Запорный клапан для жидкости
Запорный клапан
для газа
Предупреждение
В случае утечки хладагента кондиционера необходимо удалить весь хладагент. Сначала создайте вакуум, а
затем заправьте в кондиционер жидкий хладагент в количестве, указанном на паспортной табличке..
2 - Откройте ручку манометрического коллектора на нижнем уровне.
Включите вакуумный насос. Если индикатор перемещается (внизу),
ускорьте достижение вакуума и снова проверьте этап 1.
3 - Сохраняйте вакуум в течение 15 минут. Проверьте манометр, который
должен показывать -0,1 МПа (-76 см рт. ст.) на стороне низкого давления.
По завершении испытания вакуумом закройте ручку «Lo» на вакуумном
насосе. Проверьте состояние индикатора и наблюдайте в течение
1-2 минут. Если индикатор возвращается несмотря на затягивание,
повторите развальцовку и вернитесь к началу этапа 3.
4 - Откройте стержень двухходового клапана до угла 90 градусов против
часовой стрелки. Через 6 секунд закройте двухходовой клапан и
проведите проверку на наличие утечки газа.
5 - Утечка газа отсутствует? В случае утечки газа затяните детали трубного
соединения. Если утечка прекратилась, переходите к этапу 6. Если утечка
газа сохраняется, удалите весь хладагент из сервисного отверстия. После
развальцовки и вакуумирования заправьте предписанный хладагент из
газового баллона.
6 - Отсоедините шланг для заправки от сервисного отверстия, откройте
двухходовой и трехходовой клапаны. Поверните стержень клапана
против часовой стрелки до толчка.
7 - Во избежание утечки газа поверните крышку сервисного отверстия,
крышку стержня двухходового и трехходового клапанов слегка за точку,
после которой момент затяжки резко возрастает.
