Орнату тәртібі - Ішкі блок
Орнату орнын таңдау
• Діріл тудырмайтын, орнықты, денені жеткілікті түрде қолдауға болатын жерде.
• Құрылғының кірісі мен шығуына кедергі жасамайтын, жылу немесе бу әсер етпейтін жерде.
• Бөлмеде суық ауаны таратуға болатын жер.
• Теледидардан, радиолардан, сымсыз құрылғылардан және флуоресцентті лампалардан бір мильден артық қашықтық қалуға
болатын жер.
• Қашықтан басқару құралын қабырғаға бекіткен жағдайда, бөлмедегі флуоресцентті лампалар жанған кезде, ішкі блок
сигналдарды қабылдайтын орынға қойыңыз.

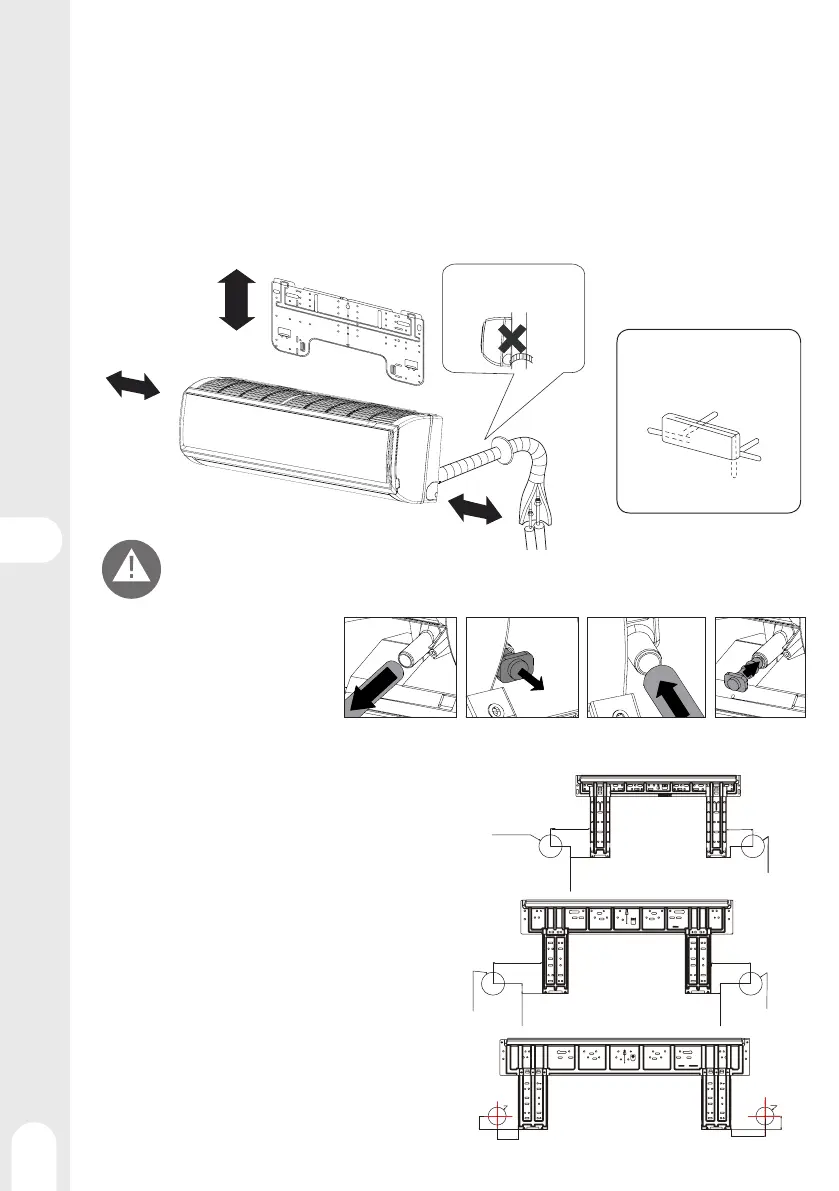

Ішкі қондырғыларды орнатуға арналған сурет
15 см-ден астам
10 cm-ден астам
10 cm-ден астам
Құбырлардың
бағыттарын реттеу
Су төгетін түтіктің
көтерілуіне назар аудару
керек
Ішкі бөлме мен еден арасындағы қашықтық 2 метрден артық болуы керек.
Сатып алынған нақты өнімге бағынуыңызды сұраймыз, жоғарыдағы сурет тек анықтама үшін.
Монтаж тақтасын бекіту және қабырға
тесікшесінің орналасуы
1 - Көрші тіректер немесе қыстырғыштарға
сүйене отырып, тақтайшаны қабырғаға
дұрыстап тегістеу керек, содан кейін
тақтайшаны бір болат шегемен уақытша
бекітіңіз.
2 - Пластинаның ортаңғы жағынан салмақ
салынған жіпті ілу арқылы табақтың
тиісті деңгейіне тағы бір рет көз жеткізіңіз,
содан кейін тақтайшаны бекітетін болат
шегемен мықтап бекітіңіз.
3 - Қабырғалық тесіктің орнын өлшеу
таспасының көмегімен табыңыз.
A=150mm
C=120mm
C=113mm
B=
Ø
60mm
A=70mm
Ø
60mm
B=
Ø
60mm
B=
Ø
60mm
30mm
45mm
45mm
30mm
35mm
35mm
B=
Ø
60mm
A=120mm
C=80mm
B=
Ø
60mm
Артқы сол жақта
Артқы
оң
жақта
Оңға
Солға
Төменде
Су төгетін сорғыны жылжыту
Су төгетін түтікті қалауыңызша оңға
немесе солға орналастыруға болады
1 - Сорғыны ажыратыңыз
2 - Қарама-қарсы жақтағы
қақпақты суырып алыңыз
3 - Құбырды қарсы жаққа жалғаңыз
4 - Қақпақты құбырдың бұрынға орнына орналастырыңыз
