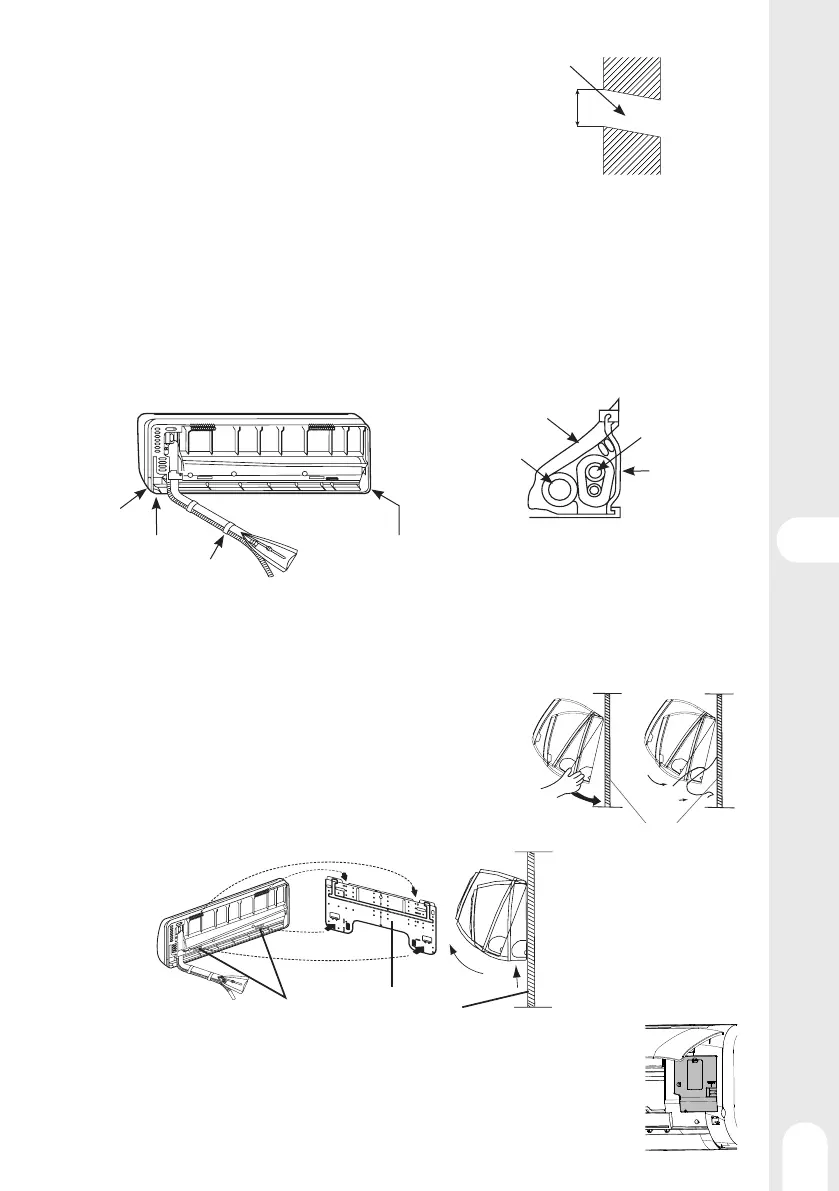

Орнату тәртібі - Ішкі блок
Қабырғаға тесік жасау
1 - Қабырғаның сыртынан аздап түсіп, диаметрі 60 мм тесік жасаңыз.
2 - Құбыр саңылауының қақпағын орнатыңыз және орнатқаннан кейін
оны герметикпен сылап тастаңыз.
∅ 60 mm
Ішкі
жағы
Сыртқы
жағы
Қабырға
тесігі
Ішкі құрылғыны орнату
• Артқы құбырлар
• Құбырлар мен су төгетін түтікті тартыңыз, содан кейін оларды жабысқақ таспамен бекітіңіз
• Сол жақ-артқы құбырлар
• Сол жақ құбырлар болса, олардың қақпағын қысқыш арқылы кесіп тастаңыз.
• Артқы сол жағындағы құбырлар болған кезде, жылу өткізбейтін материалдарда белгіленген сол жақ артқы құбырлар үшін
тесіктің белгісіне қарай құбырлардың бағыты бойынша майыстырыңыз.
1 - Су төгетін түтікті жабық құрылғының жылу оқшаулағыш материалдарының доңғалағына салыңыз.
2 - Ішкі/сыртқы электр кабелін ішкі бөліктің артқы жағынан салыңыз да, алдыңғы жағынан тартып шығарыңыз, содан кейін
оларды қосыңыз.
3 - Жанып тұрған тығыздағыштың бетін салқындатқыш маймен жауып, құбырларды жалғаңыз. Қосылым бөлігін жылу
оқшаулағыш материалдарымен мұқият жауып, жабысқақ таспамен бекітілгеніне көз жеткізіңіз.
Оң жақ құбыр
қақпағы
Сол жақ құбыр
қақпағы
Дренаж
құбыршегі
Құбырлар
желісі
Құбырды
қолдайтын
тақтайша
Сол жақ құбыр
қақпағы
Құбырдың
астындағы
қақпақ
Жабысқақ
таспамен
бекітіңіз
• Ішкі/сыртқы электр сымы мен су төгетін түтік
қорғаныс таспасы арқылы салқындатқыш
түтікпен байланыстырылуы керек.
• Басқа бағыттағы құбырлар
• Құбырдың қақпағын құбырдың бағытына сәйкес кесіңіз, содан кейін оны қабырғадағы тесіктің жағдайына сәйкес бүгіңіз.
Иілу кезінде құбырларды бұзбаңыз.
• Алдын ала ішкі/сыртқы электр кабелін жалғаңыз, содан кейін арнайы қосылатын бөліктің жылу оқшаулауышына
жалғаңыз.
• Ішкі блок корпусын бекіту
• "Құрылғының корпусын орнату тақтайшасының жоғарғы жақтарына іліңіз.
Оның қауіпсіз бекітілгендігін тексеру үшін тұрқысын жан жаққа жылжытыңыз.
• Денені орнату тақтасына бекіту үшін, корпусты астыңғы жағынан жылжытып
ұстап, содан кейін перпендикуляр етіп түсіріңіз.
• Ішкі блоктың корпусын түсіру
• Ішкі бөлмені босатқан кезде қолыңызбен денені аграфты қалдыру үшін
көтеріңіз, содан кейін корпустың түбін сәл көтеріп, қондырғы тақтайшадан
шыққанша көлбеу көтеріңіз.
орнату
тақтасы
орнату тақтасыаграф
• Ішкі/сыртқы электр сымын жалғау
• Ішкі бөлменің төменгі оң жақ бұрышындағы терминал қақпағын алыңыз, содан кейін бұрандаларын
шешіп, сым қақпағын ашыңыз.
• Бөлмедегі кабельді қабырғадағы тесіктің сол жағына салыңыз, ол жерде құбыр бұрыннан бар.
• Кабельді алдыңғы жағынан тартып шығарыңыз және кабельді ілмекті қосыңыз.
