94

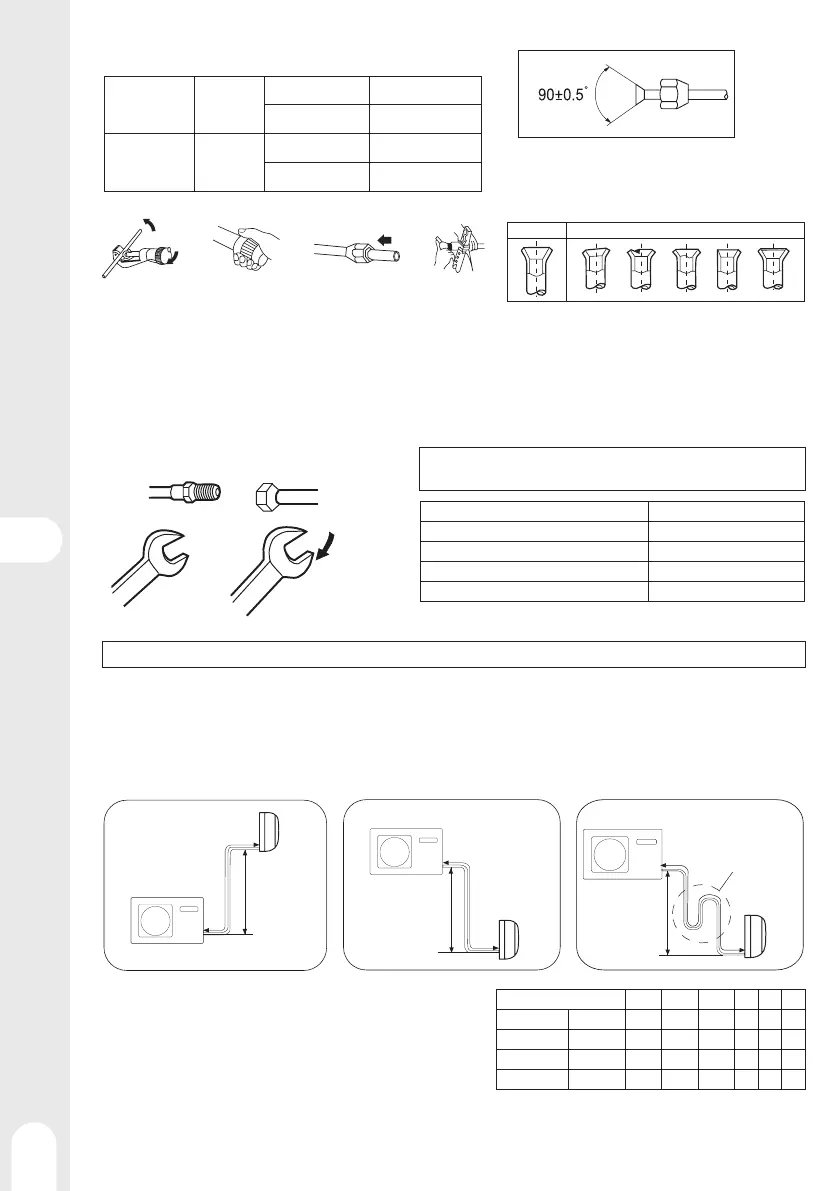

Орнату тәртіптемесі - Құбырларды жалғау
1 - Құбырлар өлшемі
S-AC-7-OUT
S-AC-8-OUT
S-AC-11-OUT
EQ3-9K
EQ3-12K
EQ3-9+12K
Сұйықтық құбыры ∅ 6.35 × 0.65 mm
Газ құбыры ∅ 9.62 × 0.65 mm
S-AC-9-OUT
S-AC-10-OUT
EQ3-18K
EQ3-24K
Сұйықтық құбыры ∅ 6.35 × 0.65 mm
Газ құбыры ∅ 12.7 × 0.7 mm
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
• Алынған салмалы сомындарды қосылатын
құбырларға орнатыңыз, содан кейін оларды
салыңыз.
• Кескіш
құбырлар
• Бұрғыларды
алып тастаңыз
• Салмалы
сомынды
салыңыз
• Кеңернеулі
құбыр
Дұрыс Дұрыс емес
Мұқият орталықтандырусыз күштеп бекіту жіптерді
зақымдауы және газдың ағып кетуіне әкелуі мүмкін.
Жартылай одақ
Сомын кілті
Ішкі блок
Ішкі блок
Ішкі блок
Май жинағыш
Сыртқы блок
Сыртқы блок Сыртқы блок
Динамометриялық
кілт
Конусты сомын
Құбыр диаметрі (Ø)
Тарту сәті
Сұйық жағы 6,35 мм (1/4")
18 Nm
Сұйық/газ жағы 9,52 мм (3/8"") "
42 Nm
Газ жағы 12,7 мм (1/2")
55 Nm
Газ жағы 15,88 мм (5/8")
60 Nm
Құмның қалдықтары, су және т.б. қалдықтардың құбырға түспеуінен сақ болыңыз.
ЕСКЕРТУ
Құбырдың стандартты ұзындығы - C м. Егер ол D м-ден асып кетсе, қондырғының жұмысына әсер етеді. Егер
құбыр ұзартылуы керек болса, мұздатқышты E г/м сәйкес зарядтау керек. Бірақ мұздатқыштың зарядтауын
кәсіпқой кондиционер инженері жасау керек. Қосымша мұздатқышты қоспас бұрын, вакуумды сорғымен
мұздатқыштың түтіктері мен ішкі қондырғыдан ауаны тазартып, қосымша мұздатқышты зарядтаңыз.
Үлгісі
Амакс
Bмакс
Bмин
C
D
E
S-AC-7-OUT
EQ3-9K
10
15
3
5
5
20
S-AC-8-OUT
EQ3-12K
10
15
3
5
5
20
S-AC-9-OUT
EQ3-18K
15
25
3
5
7
20
S-AC-10-OUT
EQ3-24K
15
25
3
5
7
20
• Макс. көтерілуі: Амакс
• Егер биіктігі 5 м-ден асатын болса, әр 5-7 метр сайын май
жинағыштары орнатылады
• Макс. ұзындығы: Bмакс
• Мин. ұзындығы: Bмин
• Егер құбырдың ұзындығы B м-ден асып кетсе, салқындатқышты E
г/м сәйкес зарядтау керек.
2 - Құбы рларды жалғануы
• Құбырды бүгу үшін, құбырды ұсақтамау үшін дөңгелек мүмкіндігінше үлкен етіп беріңіз, иілу радиусы 30-дан 40 мм-ге дейін
немесе одан да ұзақ болуы керек.
• Алдымен газ жағындағы құбырды жалғау жұмысты жеңілдетеді.
• Байланыс құбыры R32 үшін арналған.
