95
A
B
A
B
A
B
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
Ішкі блок
Ішкі блок
Ішкі блок
Ішкі блок
Ішкі блок
Ішкі блок
Май
жинағыш
Сыртқы блок
Сыртқы блок
Сыртқы блок
Сыртқы блок
Ішкі блок
Ішкі блок
• Макс. көтерілуі: A1 макс = 15 м - A2 макс = 15 м - A3 макс = 15 м
• Егер биіктігі 5 м-ден асатын болса, әр 5-7 метр сайын май жинағыштары орнатылады
• Макс. ұзындығы: B1 макс = 20 м - B2 макс = 20 м - B1 + B2 макс = 30 м
• Мин. ұзындығы: B1 мин = 3 м - B2 мин = 3 м
• Егер құбырдың жалпы ұзындығы (B1 + B2) 20 м-ден асса, салқындатқыш 20 г/м сәйкес зарядталуы керек..

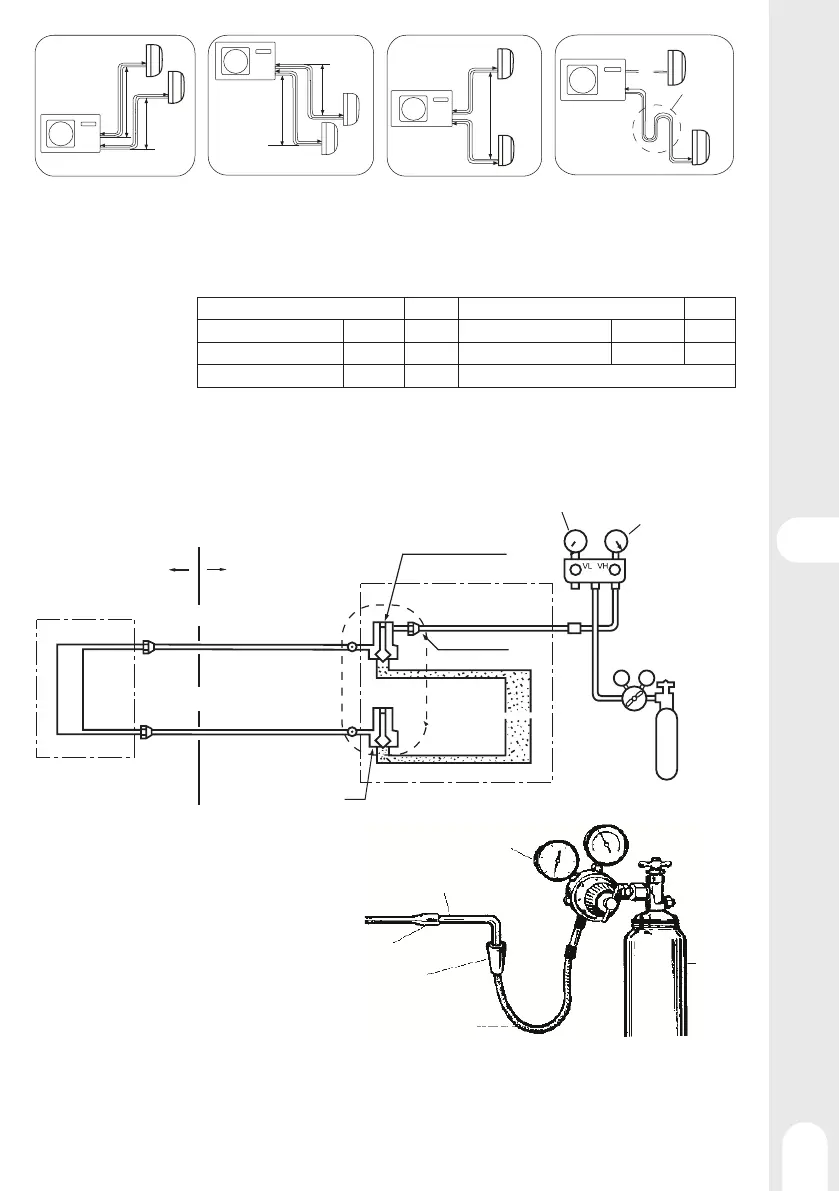

Орнату процедурасы - Ауа өткізгіштік сынағы
Салқындатқыш құбырды қосуды аяқтағаннан кейін ол ауа өткізгіштігін тексеруді
дайындайды.
• Ауа өткізгіштік сынағы төмендегі суретте көрсетілгендей құбырды қосу режиміне
сәйкес қысым беру үшін азот баллонын қабылдайды.
• Газ және сұйық клапан барлығы жабық күйде. Азоттың сыртқы қондырғының
циркуляциялық жүйесіне енуіне жол бермеу үшін қысым жасамас бұрын
клапанның өзегін қатайтыңыз (газ да, сұйық клапан да).
1 - 0,3 МПа (3,0 кг/см²г) жылдамдықпен 3
минуттай қысым жасаңыз.
2 - 1,5 мПа (15кг/см²г) жылдамдықпен 3
минуттай қысым жасаңыз. Көп ағып кетеді.
3 - 3.0MPa (30кг/см²г) жылдамдықпен 24 сағат
бойы қысым жасаңыз. Кішкентай ағып кету
болады.
4 - Қысымның төмендегенін тексеріңіз.
Егер қысым төмендемесе, онда өтіп кетіңіз.
Егер қысым түссе, ағып кету нүктесін
тексеріңіз
24 сағат қысым жасағанда, қоршаған орта
Төмен
қысымды
пьезометр
Жоғары
қысымды
пьезометр
Метр бөлгіш
Азот
резервуары
Азот
резервуары
Клапанның
түсуі
Жеңілдеткіш клапан
Люк
Тоқтатқыш клапан толығымен
жабық (газ жағы)
Тоқтатқыш клапан толығымен
жабық (сұйық жағы)
СыртқыІшкі
Толықтай қатайтылған
Толықтай қатайтылған
Конусты бөлігі
Конусты бөлігі
Ішкі блоктар
Сыртқы блок
Сызықтық манометр
Цилиндрлі манометр
Қиын жалғама
Түтікшелерді дәнкерлеп
әкелу
Үлкен сырғымалы қосқыш
Қызмет түтігі
температурасының 1°C өзгеруі қысымның 0,01МПа (0,1кг/см²г) өзгеруіне әкеледі. Ол сынақ кезінде түзетілуі керек.
5 - Су ағу орнын тексеру
Егер 1-ден 3-ші қадамға дейін қысым түссе, ағып жатқан жерді анықтау үшін сабын суын т.с.с. тыңдау, түрту және қолдану
арқылы әр нүктенің ағып жатқанын тексеріңіз. Су ағу орнын растағаннан кейін оны қайтадан дәнекерлеңіз немесе сомынды
мықтап қатайтыңыз.
Хладагенттің
максималды
заряды (M):
Үлгісі
M
Үлгісі
M
S-AC-7-IN / S-AC-7-OUT
EQ3-9K
0.7 Kg
S-AC-10-IN / S-AC-10-OUT
EQ3-24K
1.6 Kg
S-AC-8-IN / S-AC-8-OUT
EQ3-12K
0.82 Kg
S-AC-7 & 8 /S-AC-11-OUT
EQ3-9+12K
1.8 Kg
S-AC-9-IN / S-AC-9-OUT
EQ3-18K
1.3 Kg
