P6 = Configurazione uscita 2
P6 non viene visualizzato quando P5 = 0.
Se P5 = 1, 3 o 4:
H.A.H.A.
H.A.H.A.
H.A. = di
massima con riarmo autom.
L.A.L.A.
L.A.L.A.
L.A.= di minima con riarmo autom.
H.L.H.L.
H.L.H.L.
H.L.= di massima con riarmo manuale
L.L.L.L.
L.L.L.L.
L.L. = di minima con riarmo manuale
Quando P5 = 4, la selezione "di massima" o
"di minima" non ha effetto.
Se P5 = 2
H.A.H.A.
H.A.H.A.
H.A. = di fuori banda con riarmo autom.
L.A.L.A.
L.A.L.A.
L.A.= di dentro banda con riarmo autom.
H.L.H.L.
H.L.H.L.
H.L.= di fuori banda con riarmo manuale
L.L.L.L.
L.L.L.L.
L.L. = di dentro banda con riarmo manuale
Se P5 = 5, il parametro P6 seleziona il tipo di
elemento raffreddante.
AIr AIr
AIr AIr
AIr = aria
OIL OIL
OIL OIL
OIL = olio
H2O H2O
H2O H2O
H2O = acqua
NOTA: la modifica del parametro P6 produce
l’aggiornamento automatico ai valori di default del
tempo di ciclo di raffreddamento e del guadagno di
raffreddamento.
P6 C2 RC
AIr 10 (s) 1
OIL 4 (s) 0.8
H2O 2 (s) 0.4
P7 = Azione dell’allarme 1
Disponibile solo se P5 è diverso da 0 o 5.
rEU rEU
rEU rEU
rEU = inversa (relè diseccitato in condizione di
allarme)
dir dir
dir dir
dir = diretta (relè eccitato in condizione di
allarme)
P8 = Mascheratura dell’ allarme1
Disponibile solo se P5 è uguale a 1, 2 o 3.
OFFOFF
OFFOFF
OFF = mascheratura disabilitata
ON ON
ON ON
ON = mascheratura abilitata
NOTA: per allarmi di banda o deviazione, la
mascheratura consente di inibire l’azione degli allar-
mi allo start up e dopo le modifiche del set point, per
riattivarli automaticamente quando la variabile è
rientrata nei limiti. Per allarmi di processo, la
mascheratura è attiva solo all'accensione.

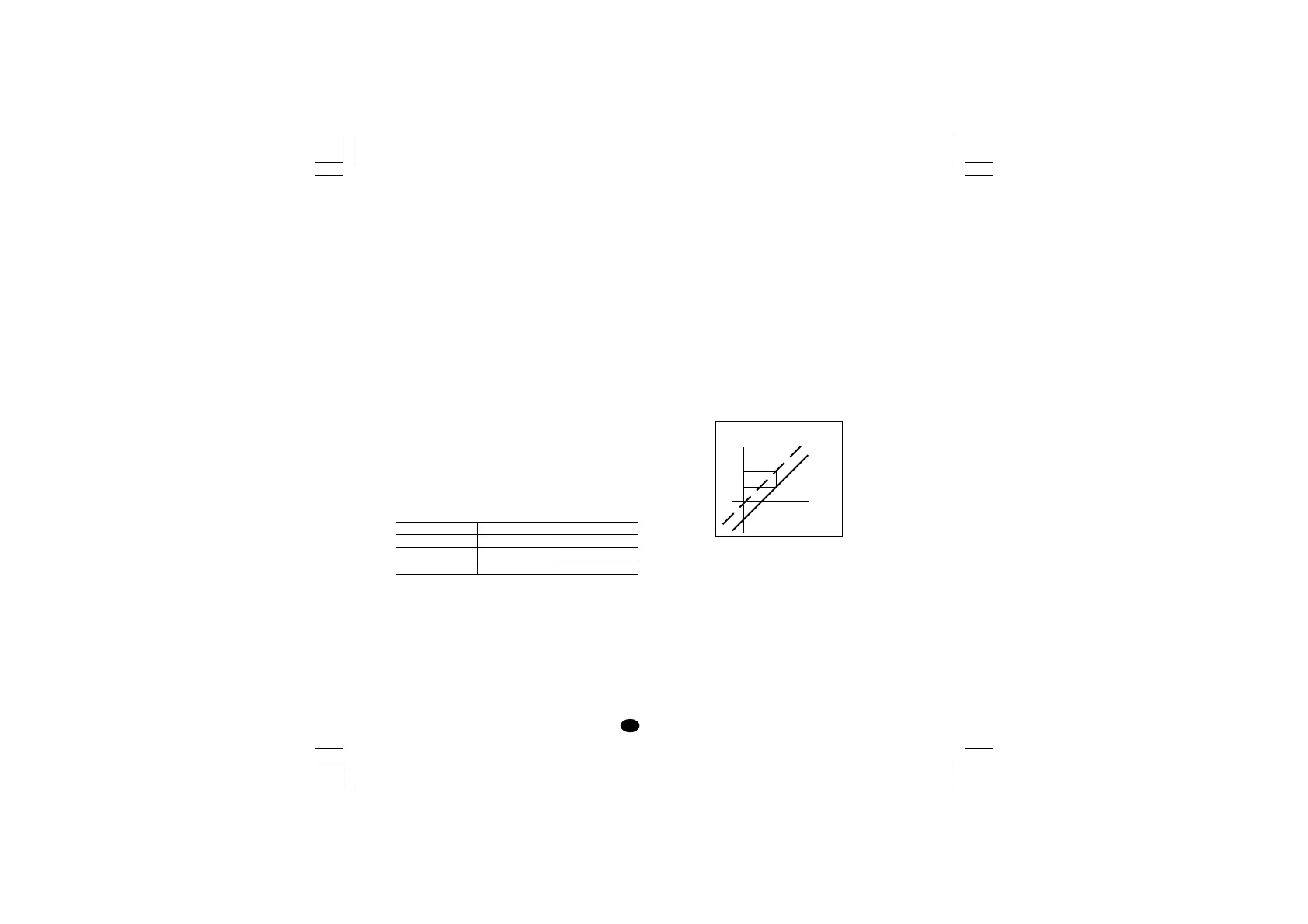

P9 = OFFSET di misura
L’ OFFSET impostato con questo parametro
risulta costante su tutto il campo di misura.
Se P1 = 5: P9 è programmabile da -19.9 a 19.9 °C.
Se P1 # 5 : P9 è programmabile da -199 a 199 °C
o °F.
P10 = Soglia “Soft Start”
La funzione “Soft start” consente di limitare la
potenza di uscita (vedere parametro operativo
OLHOLH
OLHOLH
OLH) per un tempo programmabile (vedere
parametro operativo
tOLtOL
tOLtOL
tOL) all’accensione dello
strumento, qualora il valore misurato risultasse
inferiore ad una predeterminata soglia.
P10 è il valore di soglia, in unità ingegneristiche,
per l’attivazione della funzione “Soft start”.
Quando P1 viene modificato, P10 viene forzato al
valore di inizio scala del nuovo campo selezinato.
Curva reale
Visualiz.
Curva
modificata
Ingresso
P9
