25
I
6 MESSAGGI DI ERRORE
6.1 SEGNALAZIONE ANOMALIA DELLA
MISURA
Lo strumento mostrerà il rilevamento di una
condizione di OVERRANGE ed UNDERRANGE
visualizzando sul display (quello superiore per
modello LME) una delle seguenti indicazioni:

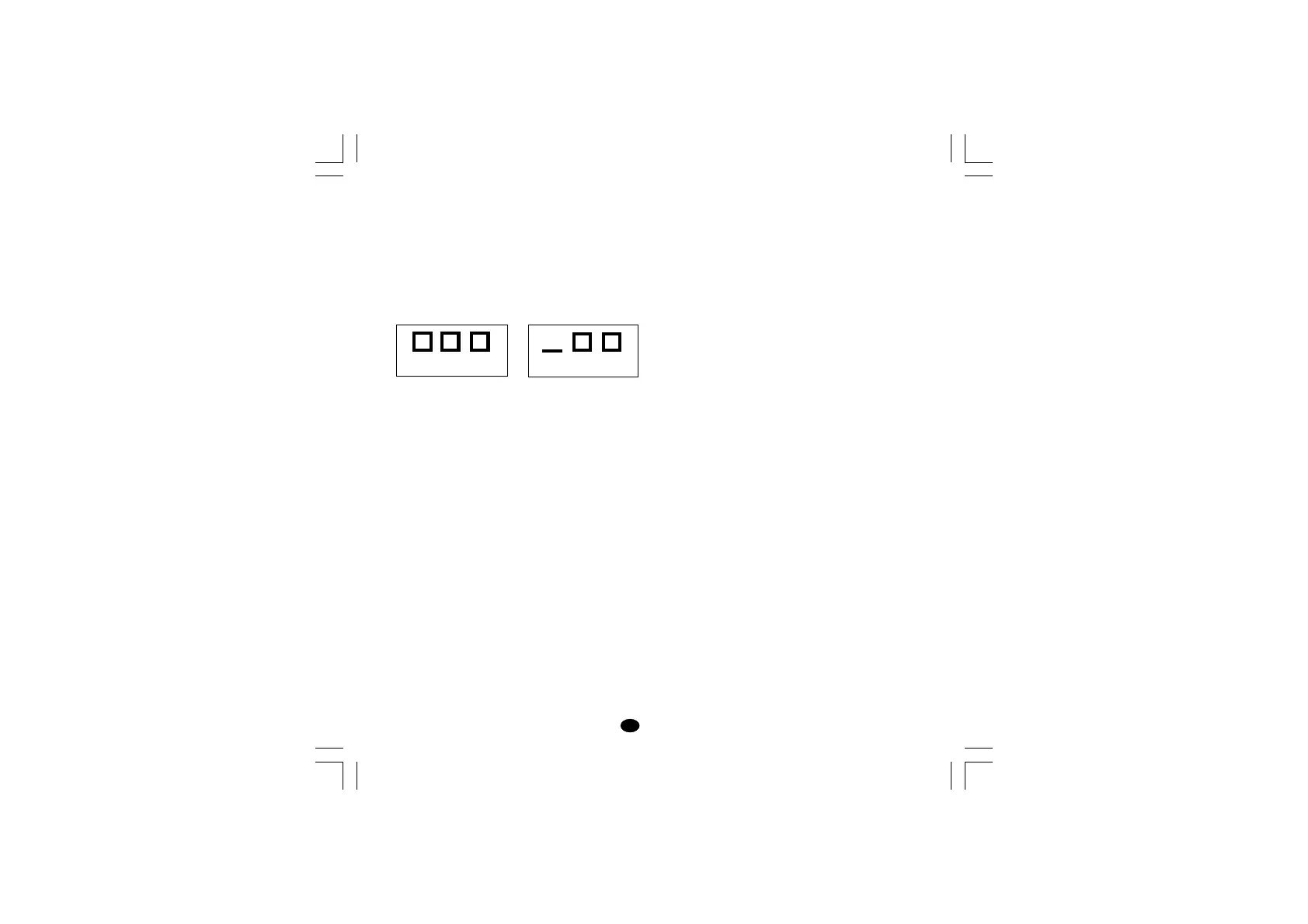

OVER RANGE UNDER RANGE
L'esempio mostra la visualizzazione del modello
LME. Il modello LDE visualizza 4 digit.
La rottura del sensore viene segnalata come
segue:
- ingresso TC/mV: OVERRANGE o
UNDERRANGE
selezionabile tramite
ponticello
- ingresso RTD: OVERRANGE
Per l'ingresso RTD, inoltre, lo strumento segnala
una condizione di OVERRANGE quando la
resistenza di ingresso risulta inferiore a 12 ohm
(rilevazione del cortocircuito del sensore).
NOTA Quando:
- lo strumento è programmato per utilizzare una
sola uscita regolante ed ha rilevato una
condizione di OVERRANGE, l'uscita 1 viene
forzata a zero (per azione inversa) oppure a
100% (per azione diretta).
- lo strumento è programmato per utilizzare due
uscite regolanti ed ha rilevato una condizione di
OVERRANGE, l'uscita 1 viene forzata a zero
mentre l'uscita 2 viene forzata a 100%.
- lo strumento è programmato per utilizzare una
sola uscita regolante ed ha rilevato una
condizione di UNDERRANGE, l'uscita 1 viene
forzata a 100% (per azione inversa) oppure a
zero (per azione diretta).
- lo strumento è programmato per utilizzare due
uscite regolanti ed ha rilevato una condizione di
UNDERRANGE, l'uscita 1 viene forzata a 100%
mentre l'uscita 2 viene forzata a zero.
Per gli ingressi da termocoppia è possibile
selezionare l'indicazione di underrange come
riportato al paragrafo 3 di questo manuale.
NOTA: In caso di
overrange
o
underrange
, gli
allarmi si comportano come se lo strumento
rilevasse rispettivamente il massimo o il minimo
valore misurabile.
Per eliminare l'indicazione di fuori campo,
procedere come segue:
1) verificare il segnale di ingresso e la relativa linea
di collegamento.
2) assicurarsi che la configurazione dello
strumento sia corretta (in riferimento al tipo di
segnale applicato allo strumento) altrimenti
modificare la configurazione dell'ingresso
(vedere sezione 4).
3) se non si rileva alcun errore, spedire lo
strumento al fornitore per un controllo.
lxe-4-B00.p65 10/18/02, 3:44 PM25
