Timer mode 2 [P22=6]Timer mode 2 [P22=6]
Timer mode 2 [P22=6]Timer mode 2 [P22=6]
Timer mode 2 [P22=6]
Quando il contatto è chiuso lo strumento regola
utilizzando SP come set point operativo.
Quando il contatto viene aperto, lo strumento
seleziona il set point 2 come set point operativo e
fa partire il conteggio a ritroso del tempo.
Nota:Nota:
Nota:Nota:
Nota: a questa modalità del timer può essere
applicata la funzione guarantee soak (vedere
parametro P26). Quando il conteggio del tempo
arriva a 0, lo strumento torna ad utilizzare SP
come set point operativo e l'uscita 2 viene
eccitata.
Il reset dell'uscita 2 avviene quando il contatto
viene nuovamente chiuso.
LME - Gestione del display:LME - Gestione del display:
LME - Gestione del display:LME - Gestione del display:
LME - Gestione del display: quando lo
strumento fa partire il conteggio del tempo, il
display superiore visualizza il valore misurato
mentre il display inferiore visualizza il conteggio a
ritroso del tempo.
LDE - Gestione del display:LDE - Gestione del display:
LDE - Gestione del display:LDE - Gestione del display:
LDE - Gestione del display: quando lo
strumento fa partire il conteggio del tempo, il
display visualizza il conteggio a ritroso del tempo.
Premendo il tasto ! è possibile visualizzare il
valore misurato.
NOTANOTA
NOTANOTA
NOTA: per entrambi gli strumenti, quando il
conteggio del tempo è terminato, lo strumento
torna alla "visualizzazione normale".
3) Una volta raggiunto il valore desiderato, NON
premere alcun tasto; il nuovo valore di set
point diventerà operativo trascorsi 2 secondi
dall'ultima pressione dei tasti, e lo strumento
tornerà alla "visualizzazione normale".
Se durante questa procedura non si desidera
memorizzare la modifica, premere subito il tasto
FUNC (entro 2 secondi): lo strumento torna
automaticamente alla normale visualizzazione
senza memorizzare il nuovo set point.

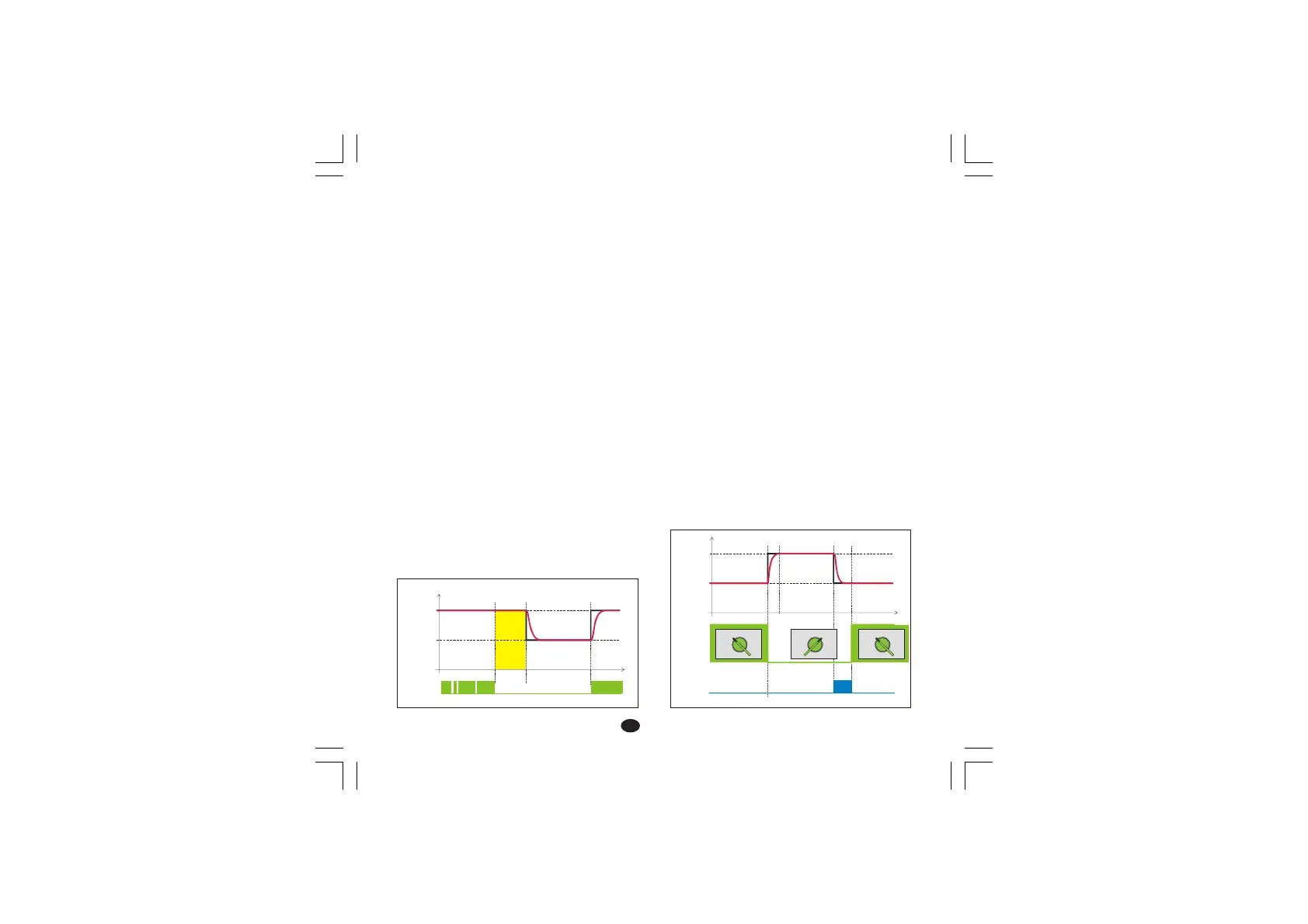

5.7 Descrizione dei modi timer5.7 Descrizione dei modi timer
5.7 Descrizione dei modi timer5.7 Descrizione dei modi timer
5.7 Descrizione dei modi timer
Timer mode 1 [P22=5]Timer mode 1 [P22=5]
Timer mode 1 [P22=5]Timer mode 1 [P22=5]
Timer mode 1 [P22=5]
Se il contatto resta in condizione aperta per un
periodo superiore al tempo programmato, lo
strumento selezionerà automaticamente il set point
2 come set point operativo (temperatura di stand-
bay).
Il conteggio del tempo viene resettato tutte le volte
che il contatto risulta chiuso.
LME - Gestione del display:LME - Gestione del display:
LME - Gestione del display:LME - Gestione del display:
LME - Gestione del display: Il display
superiore visualizza il valore misurato mentre il
display inferiore visualizza il set point operativo.
LDE - Gestione del display:LDE - Gestione del display:
LDE - Gestione del display:LDE - Gestione del display:
LDE - Gestione del display: Il display
visualizza il valore misurato.
Premendo il tasto ! è possibile visualizzare il
valore del set point operativo.
17
SP2
SP
Temp o
programmato
Tem po
Output 2
OFF
OFF ON OFF
Contatto
Chiuso Aperto
Chiuso
Stop Run Stop Run Stop Run
Chiuso
SP2
SP
Aperto
Te mp o
Contatto
Chiuso
perto
Tem po
programmato
