4. CONFIGURAZIONE
4.1 OPERATIVITÀ DEI PULSANTI
FUNC Consente di memorizzare il nuovo
valore del parametro selezionato e
passare al parametro successivo
(ordine crescente).
SMT Consente di visualizzare i parametri in
ordine decrescente, senza memorizza-
re i nuovi valori.
s Consente di incrementare il valore del
parametro selezionato.
t Consente di diminuire il valore del
parametro selezionato.
4.2 EVENTUALE PROTEZIONE DEI
PARAMETRI
L’accesso alla configurazione, nonché la
visualizzazione e la modifica dei parametri operati-
vi, possono essere protetti da un codice segreto.
L’impostazione del codice si effettua in configura-
zione, mediante i parametri P11 e P14.
P11= 0 Tutti i parametri operativi possono essere
visualizzati e modificati. L’accesso alla configura-
zione è libero.
P11=1 e P14=On Tutti i parametri operativi pos-
sono essere visualizzati ma non modificati, ad ec-
cezione di SP (Set Point), SP2 (secondo set point)
e t (tempo della funzione timer). L’accesso alla
configurazione è possibile solo inserendo il codice
passe-partout al momento della richiesta.
P11=1 e P14=OFF Nessun parametro operativo
può essere visualizzato e modificato, tranne SP,
SP2 e t.
L’accesso alla configurazione è possibile solo inse-
rendo il codice passe-partout al momento della
richiesta.
NOTA: un singolo interruttore o disgiuntore può
comandare più apparecchi.
3. IMPOSTAZIONI HARDWARE
PRELIMINARI
Questi strumenti sono in grado di rilevare
l’apertura del circuito di ingresso (TC o RTD), che
viene visualizzata come una condizione di
overrange. Per le sole termocoppie è possibile
selezionare, tramite i ponticelli SH1 e CH1 indicati
nella figura 9, il tipo di indicazione che si desidera
ottenere in caso di termocoppia aperta (vedere
tabella in fondo alla pagina).
Per accedere ai ponticelli è necessario estrarre lo
strumento dalla custodia.

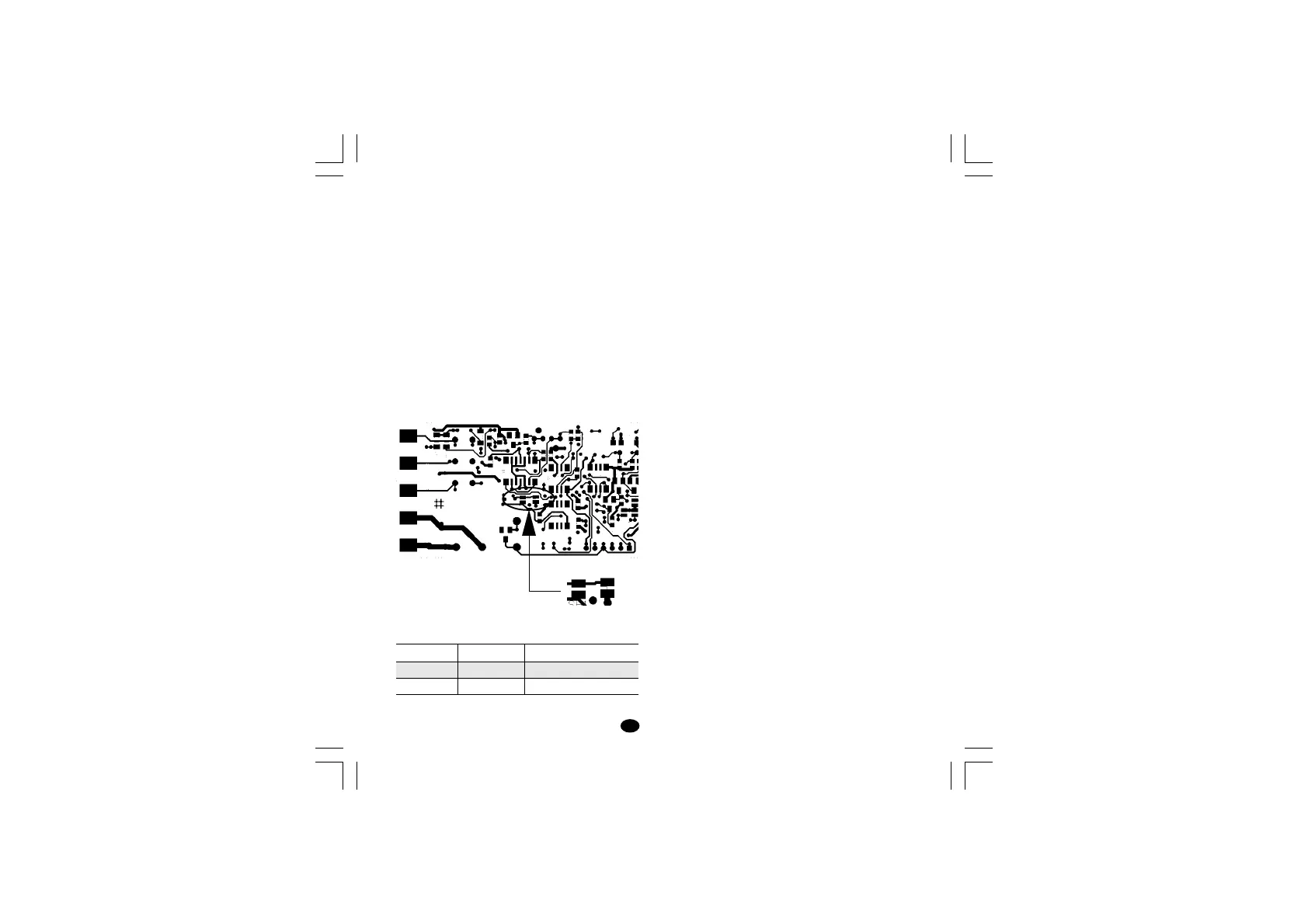

Fig. 10 PONTICELLI SH1 e CH1
SH1 CH1 Indicazione
aperto chiuso overrange (Standard)
chiuso aperto underrange
SH1 CH1
