5
I
ALIMENTAZIONE

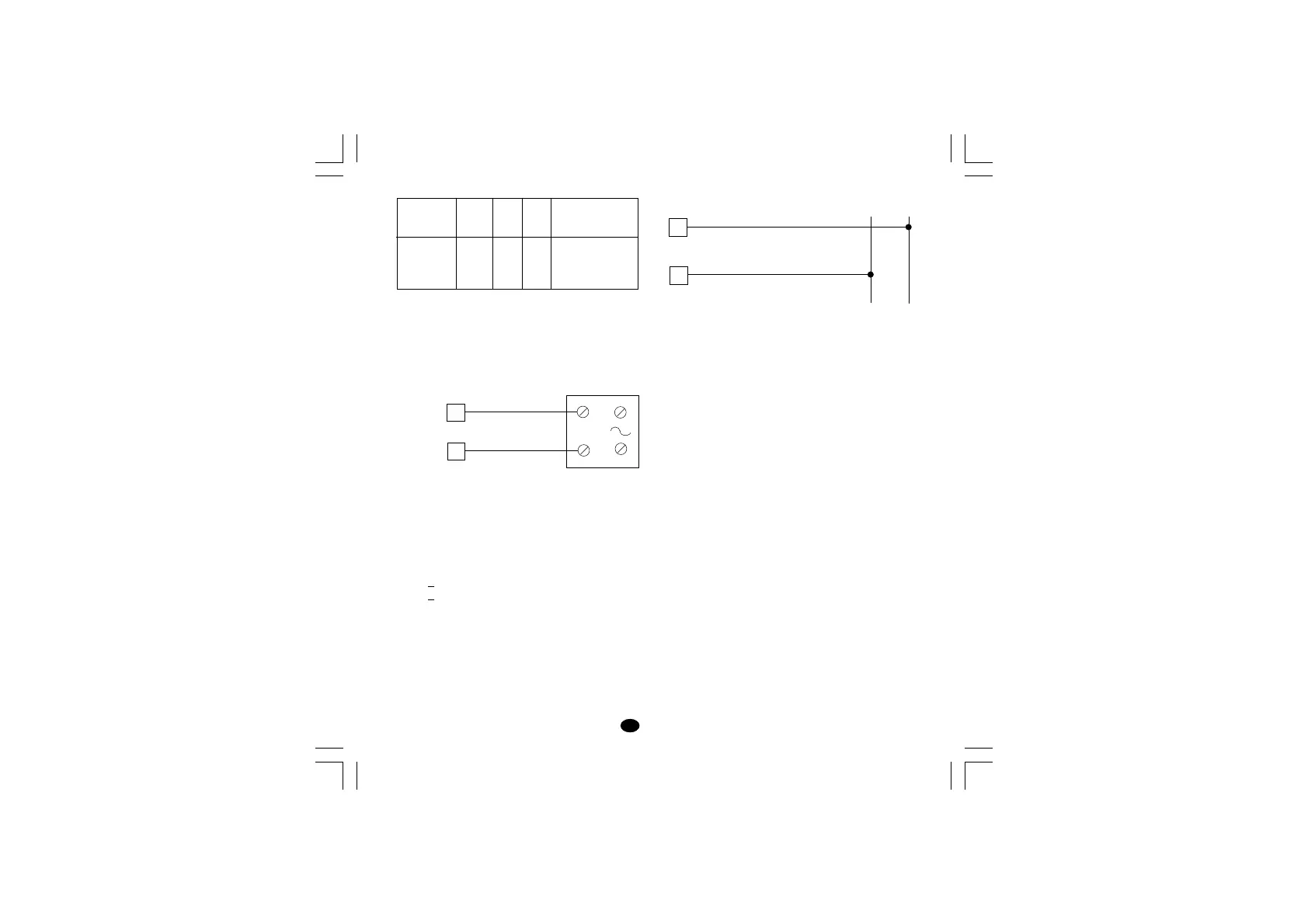

Fig. 9 COLLEGAMENTO ALL'ALIMENTAZIONE
NOTE:
1) Prima di collegare lo strumento alla rete, assicu-
rarsi che la tensione di linea sia corrispondente a
quanto indicato nella targa di identificazione.
2) Per evitare il rischio di scosse elettriche, collegare
l'alimentazione solo dopo aver effettuato tutti gli
altri collegamenti.
3) Per il collegamento alla rete, utilizzare cavi No
16 AWG o maggiori, adatti a una temperatura di
almeno 75 °C.
4) Utilizzare solo conduttori in rame.
5) Non posare i cavi dei segnali parallelamente o
vicino a cavi di potenza o a sorgenti di disturbi.
6) Per l'alimentazione 24 V c.c./c.a. la polarità non
ha importanza.
7) I circuiti di alimentazione NON sono protetti da
fusibile, pertanto si consiglia di prevederne uno
esterno con le seguenti caratteristiche:
Fusibile tipo T, 1 A, 250 V.
8) Le normative sulla sicurezza relative ad
apparecchiature collegate permanentemente
all'alimentazione, richiedono che, nell'impianto
elettrico dell'edificio, sia presente un interruttore
o disgiuntore, e che questi:
- si trovi in prossimità dell'apparecchio e sia
facilmente raggiungibile dall'operatore;
- sia marcato come il dispositivo di interruzione
dell'apparecchio.
I cavi collegati con le uscite a relè devono in ogni
caso rimanere il più lontano possibile dai cavi dei
segnali.
USCITA LOGICA PER IL COMANDO DI SSR
Fig. 8 COLLEGAMENTO PER IL PILOTAGGIO
DI RELE A STATO SOLIDO.
Questa è una uscita a tempo proporzionale.
Livello logico 0: Vout < 0.5 V c.c.
Livello logico 1: Corrente massima = 20 mA.
- 14 V
+ 20 % @ 20 mA
- 24 V
+ 20 % @ 1 mA.
NOTE: Questa uscita NON è isolata.
Un isolamento doppio o rinforzato tra lo strumento
e la linea di potenza deve essere assicurato dal
relè a stato solido esterno.
4
R (S,T)
R (S,T)
N
5
N
Rete
da 100 V a 240 V c.a. (50/60Hz)
oppure 24 V c.c./c.a.
CARICO
(mA)
<40 mA
<150 mA
<0.5 A
C
(mF)
0.047
0.1
0.33
R
(W)
100
22
47
P.
(W)
1/2
2
2
Tensione di
lavoro
260 V AC
260 V AC
260 V AC
+
_
_
+
2
1
OUT 1
RELE A STATO
SOLIDO
