4
I
1
3
2
C
NC
NO
OUT 1
7
6
C
NO
OUT 2
USCITE A RELE

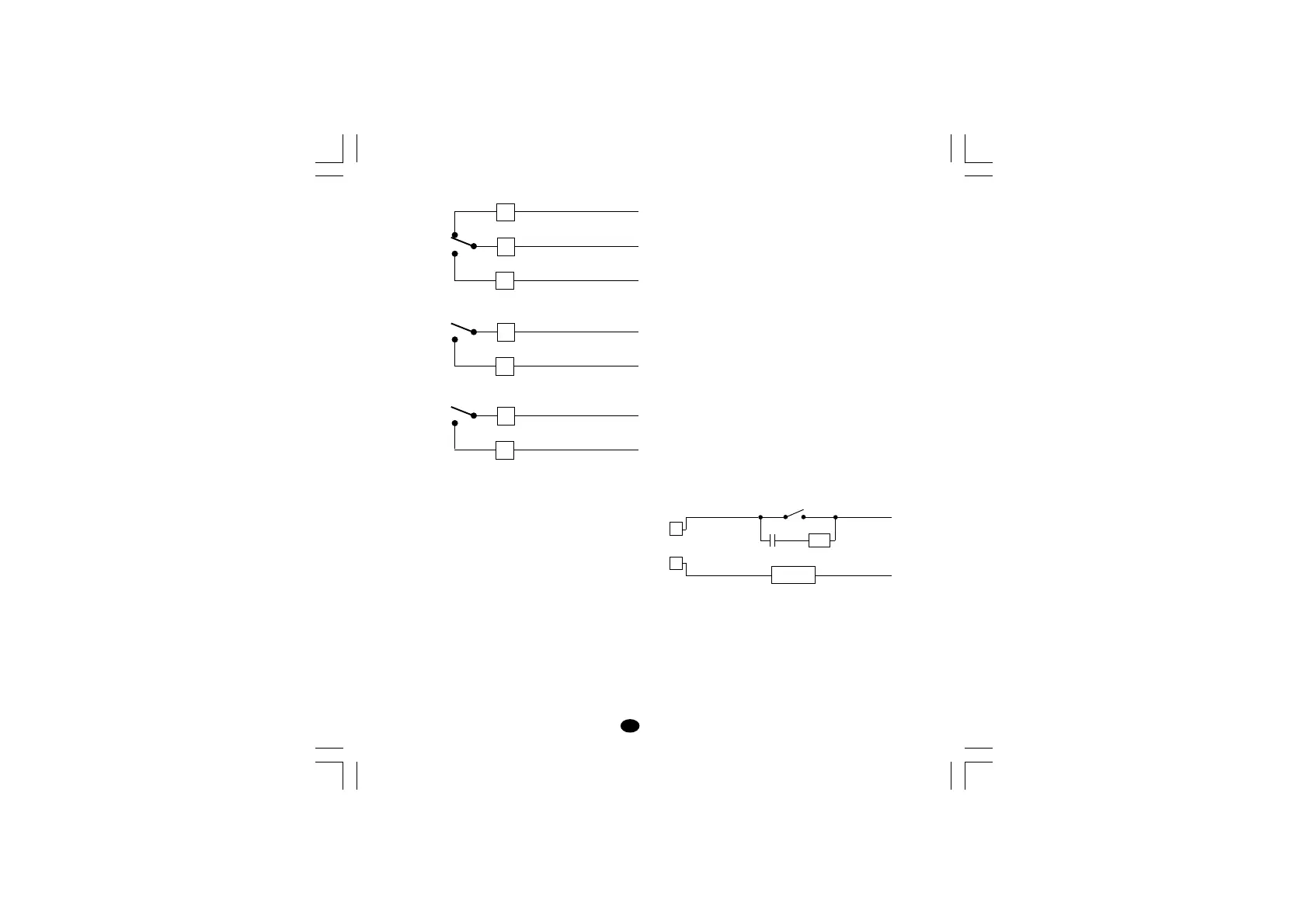

Fig. 6 USCITE A RELE
Il contatto NO dell'uscita 1 e il contatto delle uscite 2
e 3 sono protetti, tramite varistori, verso carichi che
abbiano componente induttiva fino a 0,5 A.
La portata del contatto relativo all'uscita 1 è pari a
3A/250V c.a. su carico resistivo.
La portata del contatto relativo alle uscite 2 e 3 è
pari a 2A/250V c.a. su carico resistivo.
Il numero delle operazioni è pari a 1 x 10
5
alla
portata specificata.
NOTE:
1) Per evitare scosse elettriche, collegare
l’alimentazione solo dopo aver terminato tutti gli
altri collegamenti.
2) Per i collegamenti di potenza, utilizzare cavi No 16
AWG o con sezione maggiore adatti ad una
temperatura di almeno 75 °C (167 °F).
14
15
C
NO
OUT 3
3) Usare solo cavi di rame.
4) Non posare cavi di segnale parallelamente o
vicino a cavi di potenza.
5) Le opzioni "Uscita 3" e "ingresso logico" sono
mutuamente esclusive.
Le raccomandazioni che seguono possono evitare
seri problemi causati dall'utilizzo delle uscite a relè
per pilotare carichi induttivi.
CARICHI INDUTTIVI
Nella commutazione di carichi induttivi si possono
generare transitori e disturbi che possono pregiudi-
care le prestazioni dello strumento.
Le protezioni interne (varistori) assicurano la
protezione dai disturbi per carichi aventi una
componente induttiva fino a 0,5 A.
Problemi analoghi possono essere generati dalla
commutazione di carichi tramite un contatto
esterno in serie al contatto di uscita dello
strumento, oppure dall'utilizzo del contatto NC
dell'uscita 1.
Fig. 7 CONTATTO ESTERNO IN SERIE AL
CONTATTO DI USCITA DELLO STRUMENTO
In questi casi si raccomanda di collegare un filtro
RC in parallelo al contatto esterno come indicato
in fig. 7.
Il valore della capacità (C) e del resistore (R) sono
indicati nella tabella seguente.
R
C
LOAD
POWER
LINE
