3
I

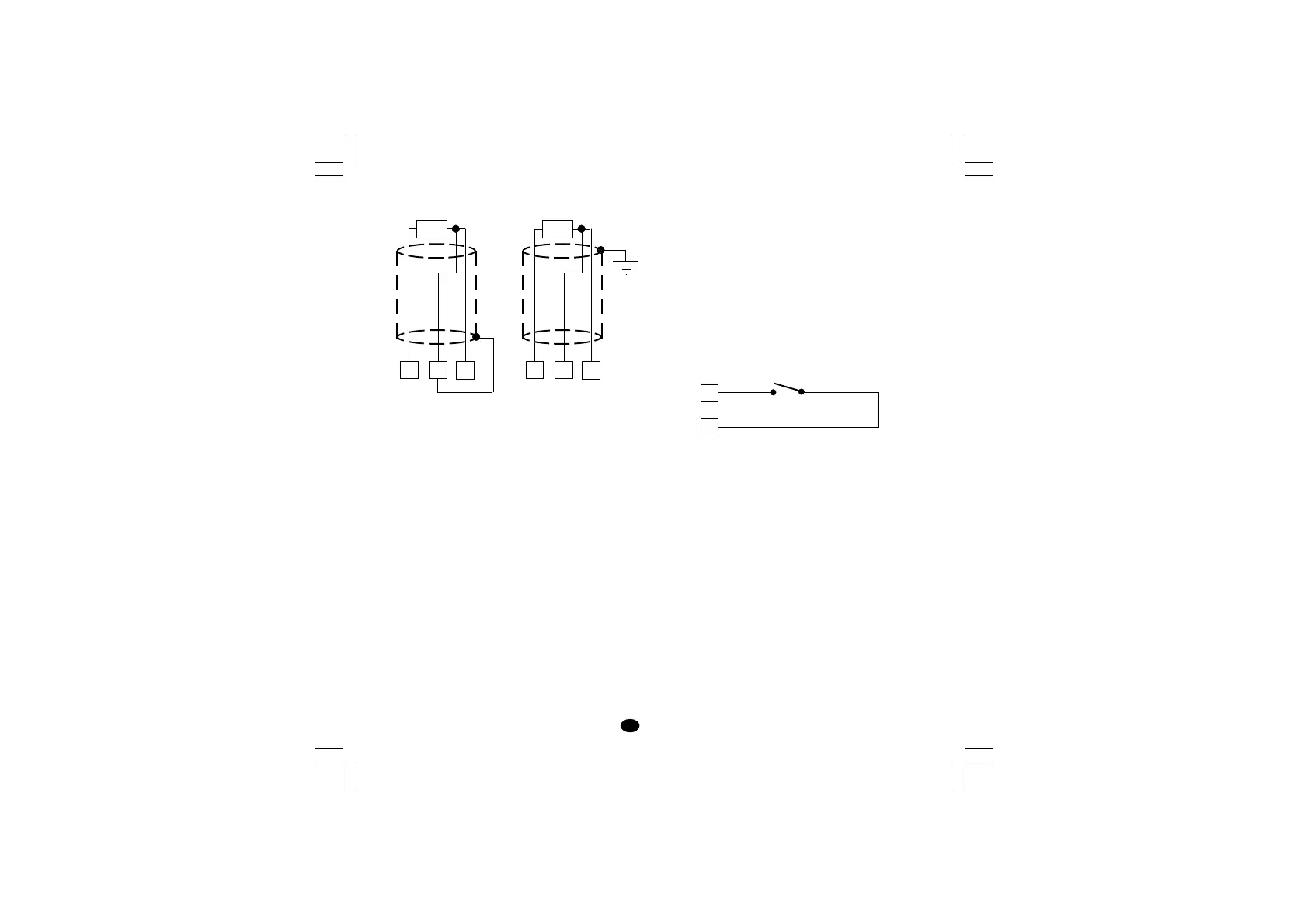

INGRESSO PER TERMORESISTENZA
Fig. 4 COLLEGAMENTO DI
TERMORESISTENZE
NOTE:
1) Non posare i cavi dei segnali parallelamente o
vicino a cavi di potenza o a sorgenti di disturbi.
2) Fare attenzione alla resistenza di linea; una
resistenza di linea eccessivamente alta
(superiore a 20 Ω/filo) può causare errori di
misura.
3) Quando si usa cavo schermato, lo schermo
deve essere collegato a terra ad una sola
estremità.
4) I 3 fili devono avere la stessa impedenza.
8
RTD
10
9 8
RTD
10
9
INGRESSI LOGICI
NOTE:
1) Le opzioni "Uscita 3" e "ingresso logico" sono
mutuamente esclusive.
2) Non posare i cavi dei segnali parallelamente o
vicino a cavi di potenza o a sorgenti di disturbi.
3) Utilizzare un contatto esterno adatto per una
portata di 8 mA, 8 V c.c.
4) Lo strumento controlla ogni 300 ms lo stato dei
contatti.
5) L'ingresso logico NON è isolato dall'ingresso di
misura.
Fig. 5 COLLEGAMENTO DEGLI
INGRESSI LOGICI
L'ingresso logico puo essere programmato nei
seguenti modi:
a) selezione del set point operativo
in. logico set point operat.
aperto SP
chiuso SP2
B) Start per la funzione timer
In questo caso l'ingresso si comporterà come
descritto al paragrafo 5.10 (Descrizione delle
modalità timer).
11
12
Log. input 2
