ero electronic LDE - Collegamenti Elettrici

2
I
INGRESSI DI MISURA
NOTA: Componenti esterni (es. barriere zener)
collegati tra il sensore e i terminali di ingresso
dello strumento, possono causare errori di misura
dovuti ad una impedenza troppo elevata o non
bilanciata, oppure alla presenza di correnti di
perdita.
INGRESSO PER TERMOCOPPIA

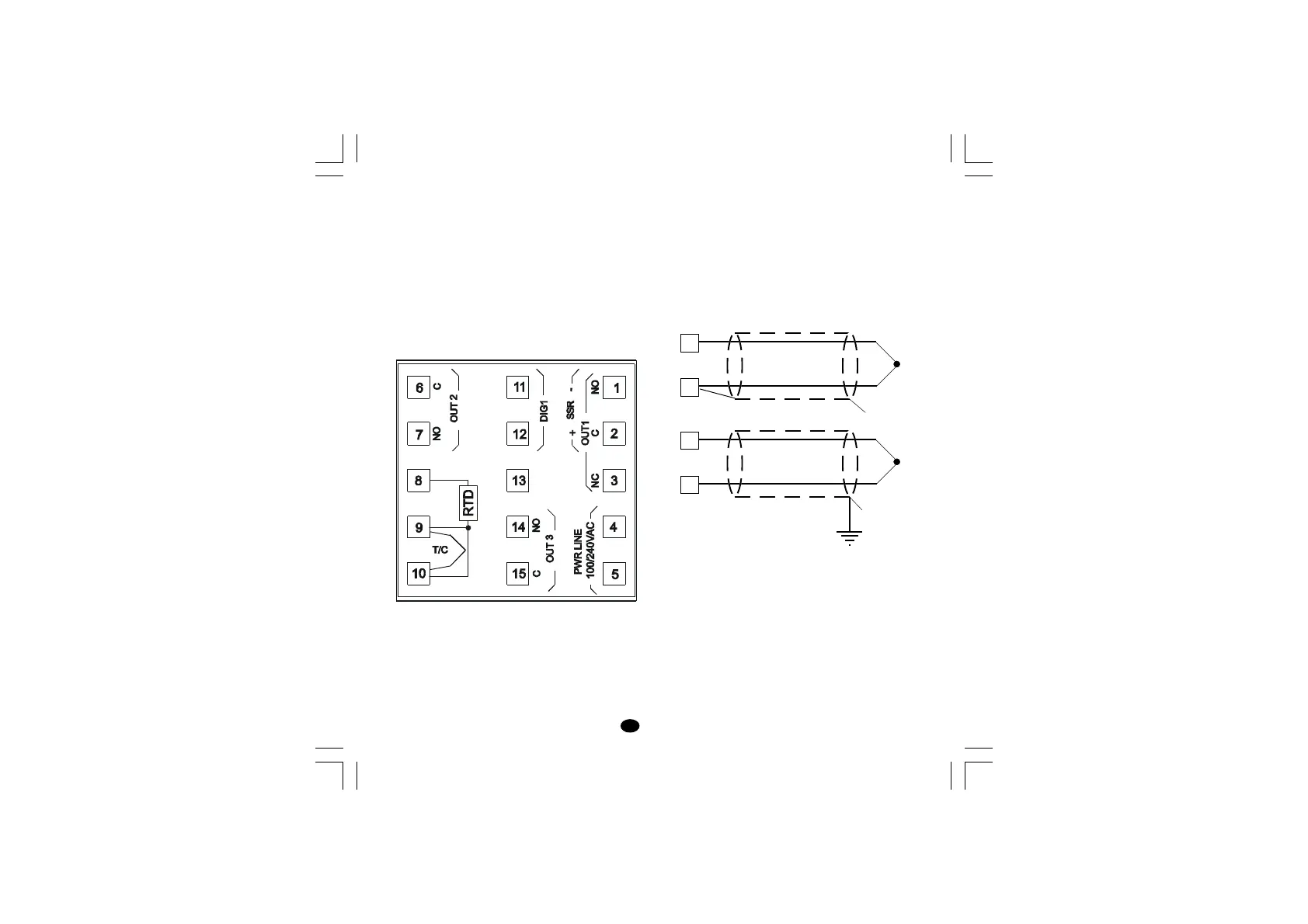

Fig. 3 COLLEGAMENTO DI TERMOCOPPIE
NOTE:
1) Non posare i cavi dei segnali parallelamente o
vicino a cavi di potenza o a sorgenti di disturbi.
2) Per il collegamento della TC usare cavo di
compensazione/estensione appropriato,
preferibilmente schermato.
3) Quando si usa cavo schermato, lo schermo
deve essere collegato a terra ad una sola
estremità.
2. COLLEGAMENTI ELETTRICI
I collegamenti devono essere effettuati dopo che
la custodia dello strumento è stata regolarmente
montata sul pannello.
Fig. 2 MORSETTIERA POSTERIORE
10
9
+
_
10
9
+
_
Schermo
Schermo
+
-
