Timer modo 5 [P22=9]
Lo strumento parte in modo "Power OFF" e resta in
questa modalità fino a quanbo il contatto resta chiuso.
Quando il contatto viene aperto, lo strumento
inizia a regolare utilizzando SP come set point
operativo e inizia il conto alla rovescia del tempo.
Note:
1) A questa modalità del timer puo essere
applicata la funzione guarantee soak (vedere
parametro P26).
2) L'uscita dalla modalità "Power OFF" abilita la
funzione "Soft start" e la mascheratura degli
allarmi (se programmate).
Quando il conteggio del tempo arriva a 0, lo strumento
torna alla modalità "Power OFF" ed eccita l'uscita 2.
L'uscita 2 verrà diseccitata quando il contatto verrà
chiuso.
LME - Gestione del display: quando lo strumento
fa partire il conteggio del tempo, il display superiore
visualizza il valore misurato mentre il display inferiore
visualizza il conteggio a ritroso del tempo.
LDE - Gestione del display: quando lo strumento fa
partire il conteggio del tempo, il display visualizza
conteggio a ritroso del tempo. Premendo il tasto ▲ è
possibile visualizzare il valore misurato.
NOTA: per entrambi gli strumenti, quando il
conteggio del tempo è terminato, lo strumento
torna alla "visualizzazione normale".
Timer modo 6 [P22=10]
Lo strumento parte in modo "Power OFF" e resta in
questa modalità fino a quanbo il contatto resta chiuso.
Quando il contatto viene aperto lo strumento opera
come segue:
- inizia a regolare usando SP come set point
operativo;
- inizia il conto alla rovescia del tempo;
- eccita l'uscita 2.
Note:
1) A questa modalità del timer puo essere
applicata la funzione guarantee soak (vedere
parametro P26).
2) L'uscita dalla modalità "Power OFF" abilita la
funzione "Soft start" e la mascheratura degli
allarmi (se programmate).
Quando il conteggio del tempo arriva a 0, lo
strumento torna alla modalità "Power OFF" e
l'uscita 2 viene diseccitata.
LME - Gestione del display: quando lo strumento
fa partire il conteggio del tempo, il display superiore
visualizza il valore misurato mentre il display inferiore
visualizza il conteggio a ritroso del tempo.

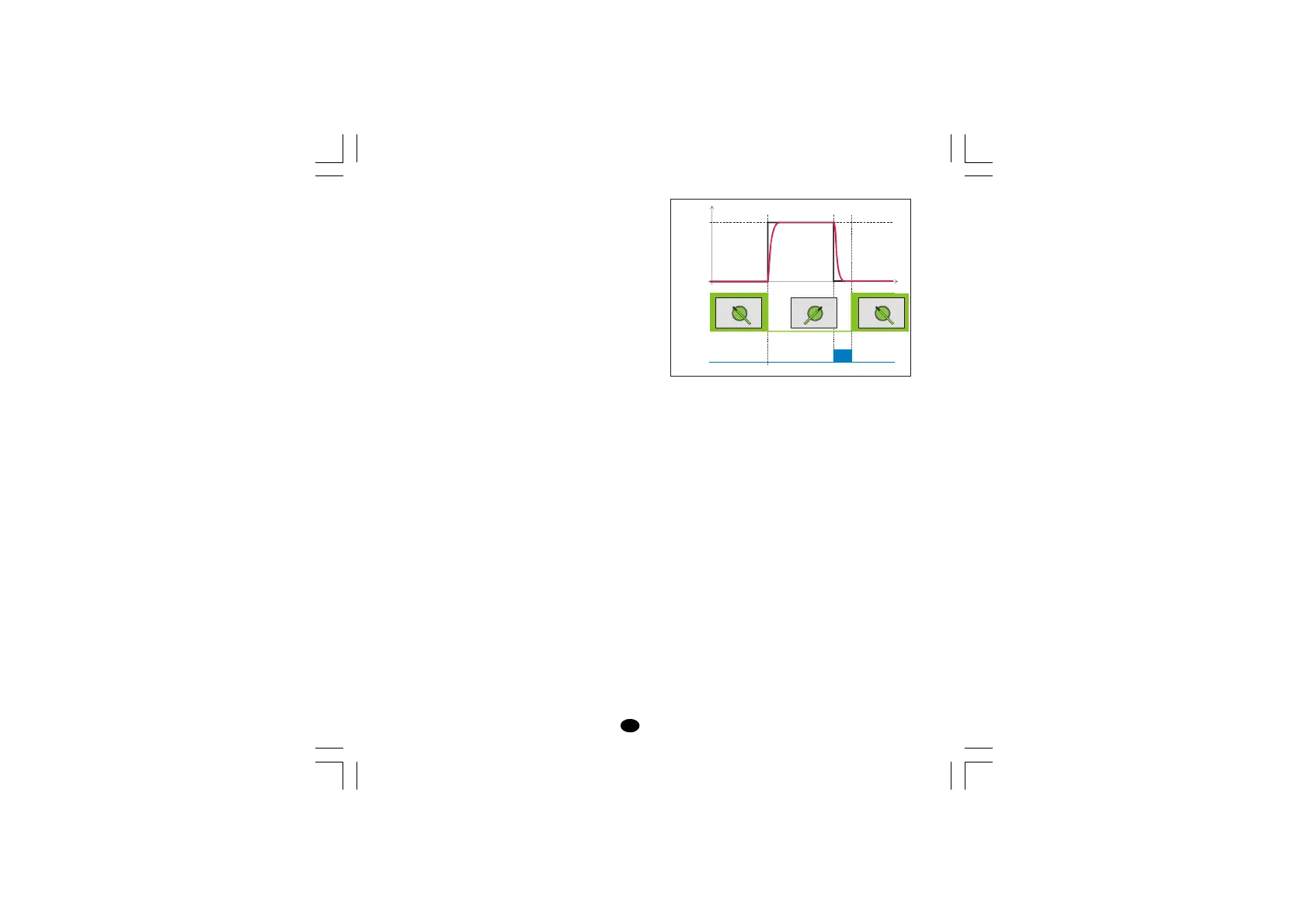

SP
