7.4 MANUTENZIONE STRAORDINARIA
Tutti gli interventi di manutenzione straordinaria quali la regolazione o la
sostituzione dei componenti elettrici (motore, termoregolatore, valvole,
ecc.) devono essere eseguite solo da personale tecnicamente qualificato.
Prima di effettuare qualsiasi intervento di manutenzione straordinaria as-
sicurarsi che l’apparecchio sia stato disinserito dall’alimentazione elettrica.

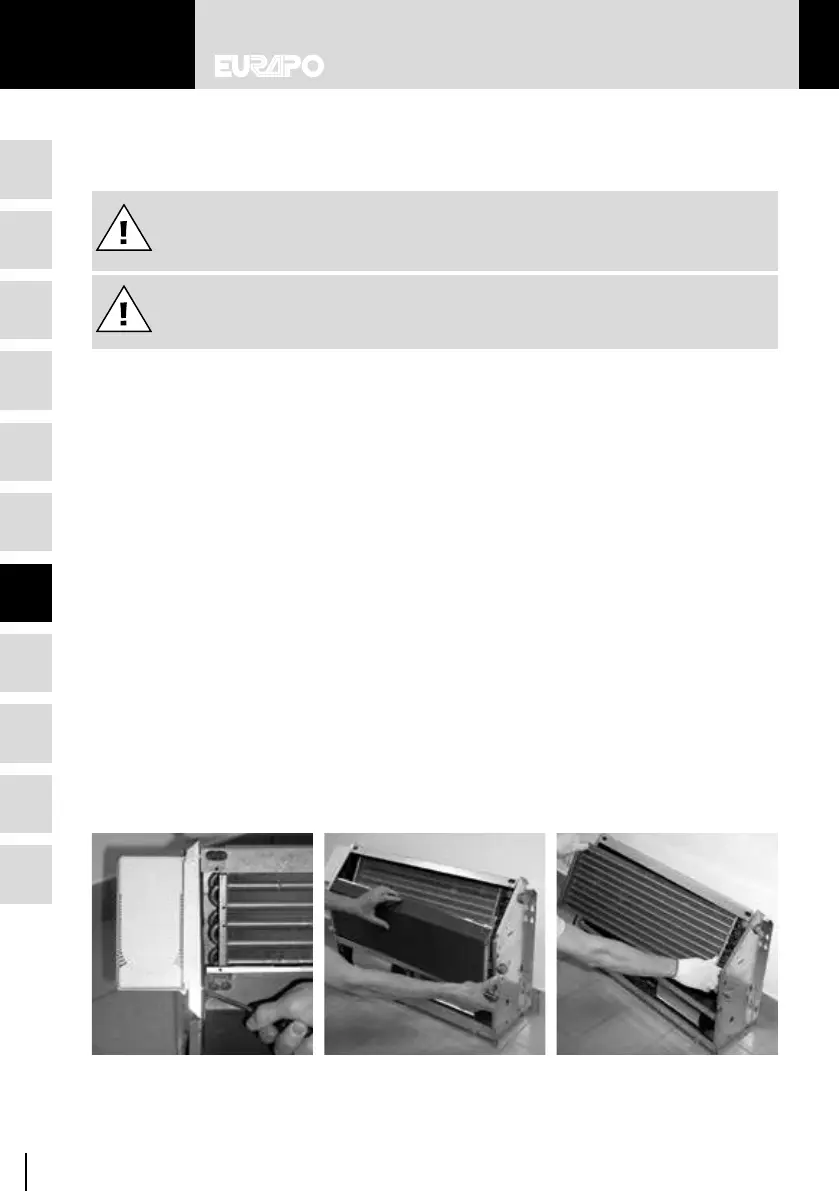

7.4.1 INVERSIONE DEGLI ATTACCHI IDRAULICI
L’inversione degli attacchi dal lato destro a quello sinistro, in fase di installazione, può essere
eseguita nel seguente modo:
1. per le unità con copertura, questa deve essere rimossa come riportato al paragrafo 6.3
del presente manuale;
2. rimuovere la scatola comandi agendo sugli appositi agganci di fissaggio alla fiancata come
indicato in Fig. 8 e riagganciarla sulla fiancata opposta, prestando particolare attenzione a
non compromettere l’integrità e conformità del cablaggio elettrico;
3. togliere la bacinella raccogli condensa svitando le 4 viti autofilettanti che la fissano alla
struttura ed agendo come indicato in Fig. 8a;
4. gli eventuali accessori presenti, quali la resistenza elettrica o il rango aggiuntivo, devono
essere smontati e, al termine dell’operazione, devono essere riposizionati secondo la con
-
dizione voluta;
5. togliere lo scambiatore di calore principale dopo aver svitato le quatto viti che lo fissano
alla struttura e sfilarlo, dalla stessa, come indicato in Fig. 8b;
6. terminata tale operazione, con l’ausilio di un martello sfondare i pre-tranci predisposti sul
fianco per l’inserimento degli attacchi dello scambiatore nella posizione desiderata e proce
-
dere al rimontaggio dei vari componenti secondo la sequenza inversa.
Fig. 8 Fig. 8a Fig. 8b
+
