4. DESCRIZIONE DEL VENTILCONVETTORE EST
I ventilconvettori EST EURAPO sono apparecchiature destinate al raffrescamento e al
riscaldamento degli ambienti (esclusi i modelli ESTPH e ESTPH/AF, previsti per il solo
riscaldamento) venendo alimentati con acqua calda o fredda ed utilizzati compatibilmente
con le rispettive caratteristiche prestazionali. I ventilconvettori EST sono componenti
dell’impianto di raffrescamento e/o riscaldamento dell’aria e come tali sono sprovvisti
degli organi di sicurezza sul circuito dell’acqua. Tali apparecchi sono stati progettati per
temperature fino a 85°C. Quando si intende collegare il ventilconvettore ad un’unità
motocondensante per un funzionamento di raffrescamento, dev’essere ordinato con la
dotazione di una batteria per espansione diretta (opzionale su richiesta). I ventilconvettori
EST sono previsti per installazione a parete, a pavimento (con gli appositi piedini opzionali)
o ad incasso.
TIPO DI INSTALLAZIONE A PARETE A SOFFITTO AD INCASSO
Modello ESTSV, ESTSV/AF,
ESTPV, ESTPV/AF,
ESTSVR
ESTSH, ESTSH/AF,
ESTPH, ESTPH/AF
ESTCV, ESTCV/AF,
ESTCH, ESTCH/AF,
ESTCVR
4.1 I COMPONENTI
I componenti del ventilconvettore EST da Voi acquistato sono identificabili nei disegni macchina
esplosi (All.1/A ÷ 1/C) riportati nella sezione Allegati del presente manuale.
Nell’Allegato 4 (Fig.1) viene rappresentato il quadro elettrico standard ESTCBL00.
Nell’Allegato 2 vengono riportate le configurazioni di installazione previste.
4.2 I DATI TECNICI
I dati tecnici specifici dell’apparecchio da installare, sono riportati nella targhetta argentata
applicata su un fianco della struttura interna (Fig. 1).
I dati tecnici d’installazione ed impiego
sono riportati nell’Allegato 3 del presente manuale.

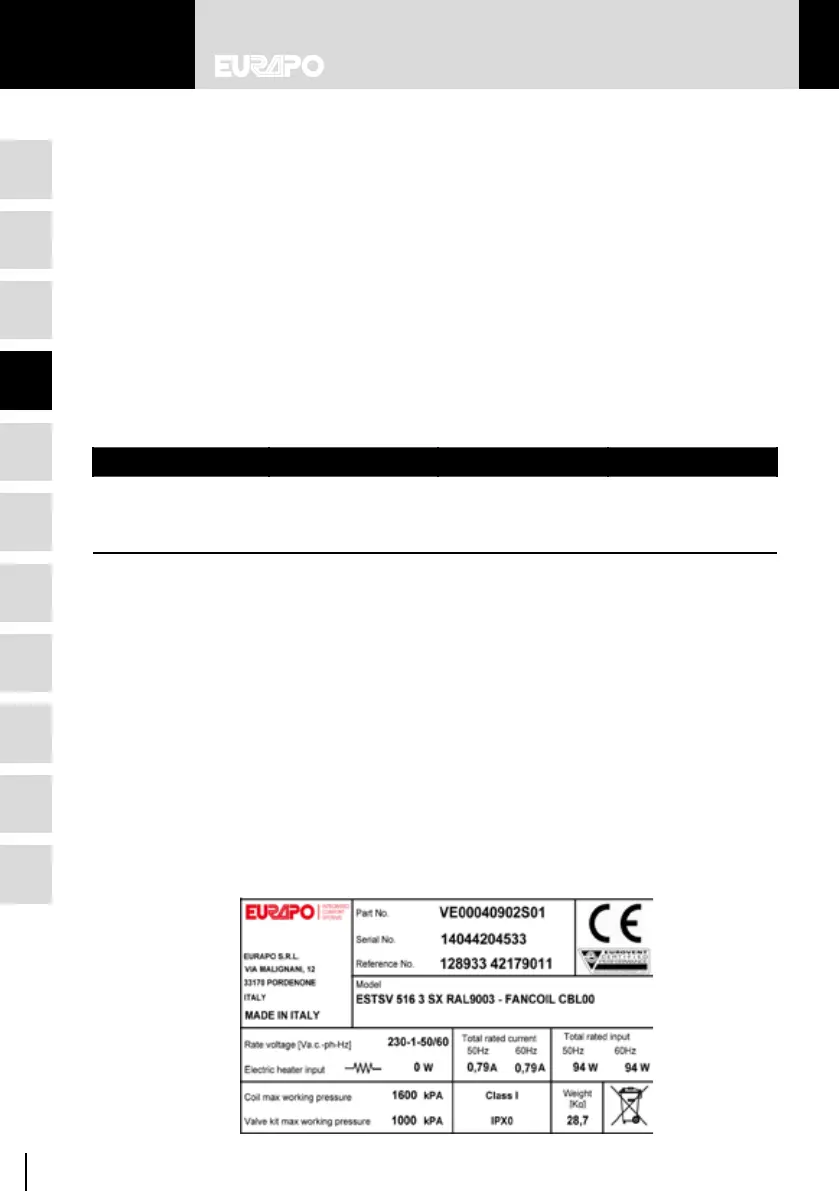

Fig. 1 Etichetta su fancoil
