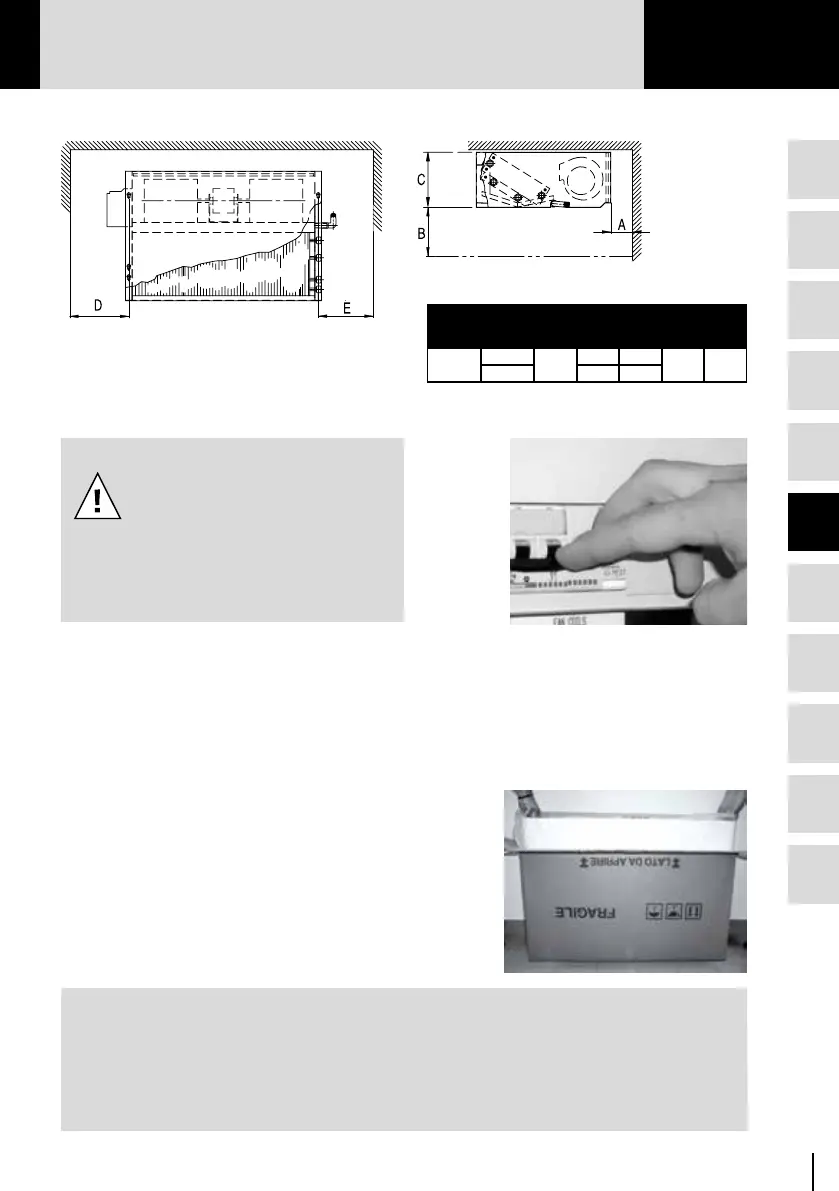

Fig. 2 Misure vani tecnici per modello incasso ESTCH (vista superiore e laterale)
Prima di eseguire qualsiasi
operazione di installazione e/o
manutenzione munirsi di oppor
-
tuni dispositivi di protezione ed
assicurarsi che l’alimentazione
elettrica sia disinserita (Fig. 3).
6.2 ESTRAZIONE DALL’IMBALLO
All’atto dell’apertura dell’imballo si raccomanda di verificare la completezza e l’integrità di
tutti i componenti, segnalando immediatamente al vettore eventuali danneggiamenti ed al
servizio assistenza eventuali mancanze di materiali.
MODELLI CON COPERTURA
Aprire la scatola dal lato inferiore ed estrarre il ventil
-
convettore afferrandolo dal bordo della copertura, in-
sieme con il sacco di protezione.
MODELLI AD INCASSO
Aprire la scatola dal lato superiore ed estrarre il ven
-
tilconvettore afferrandolo per la flangia sulla bocca di
mandata.
E’ buona norma conservare l’imballo in cartone per proteggere la copertura del
ventilconvettore nel periodo di attività del cantiere, preservandola da eventuali
danneggiamenti. Il sacco in cartene può essere utilizzato per proteggere dalla
polvere la struttura interna del ventilconvettore, dalla sua prima installazione
fino al posizionamento della copertura.
Fig. 3
Mod. Taglia
A B C D E
mm
ESTCH
512÷518
85
230 215
200 200
520÷528
260 245
