(en cas d’installation horizontale) ne doit pas être inférieure à 85 mm (excepté le modèle
AF pour lequel cette distance peut être inférieure).
Au moment de prévoir le fixage de la structure au mur ou au plafond, faire les trous en
respectant l’entre-axes des trous qui se trouvent dans la partie postérieure de la structure.
Dans les trous exécutés on doit positionner des goujons de fixage qui puissent soutenir le
poids du ventilo-convecteur par rapport à la maçonnerie existante.
Un fixage au mur ou au plafond mal executé peut causer une condition de danger et aussi
une augmentation du bruit, pour les vibrations qu’on pourrait produire.
Conseil pour l’installation horizontale d’un ventilo-convecteur EST.
L’installation horizontale du ventilo-convecteur dans une pièce avec une hauteur supérieure
à 2,70 m entraîne une réduction de rendement à cause de la stratification de l’air.
6.5 LES RACCORDEMENTS HYDRAULIQUES
Le positionnement et les modalités de branchement du ventilo-convecteur
EST doivent être établis par l’ingénieur de l’installation qui devra assurer le
fonctionnement correct de l’appareil et le respect aux régles et législations en
vigueur dans le pays d’installation du ventilo-convecteur.
A l’exception de la demande spécifique du client, tous les raccords hydrauliques des venti-
lo-convecteurs sont de 1/2” GF et se trouvent sur le côté droit de l’appareil, en se mettant
devant le meuble installé. S’il est nécessaire, on peut aussi effectuer l’inversion des rac
-
cords au moment de l’installation (v. paragraphe 8.5.1 du manuel).
Pour faciliter l’installation et l’entretien, il est conseillé d’installer des vannes d’interception
en entrée et en sortie et un filtre à Y entre la vanne d’entrée et l’échangeur comme indiqué
dans la Fig. 2 de l’Annexe 4 du manuel.
Si le ventilo-convecteur est équipé avec des vannes, on devra respecter la direc
-
tion du flux indiquée sur le corps des vannes mêmes.

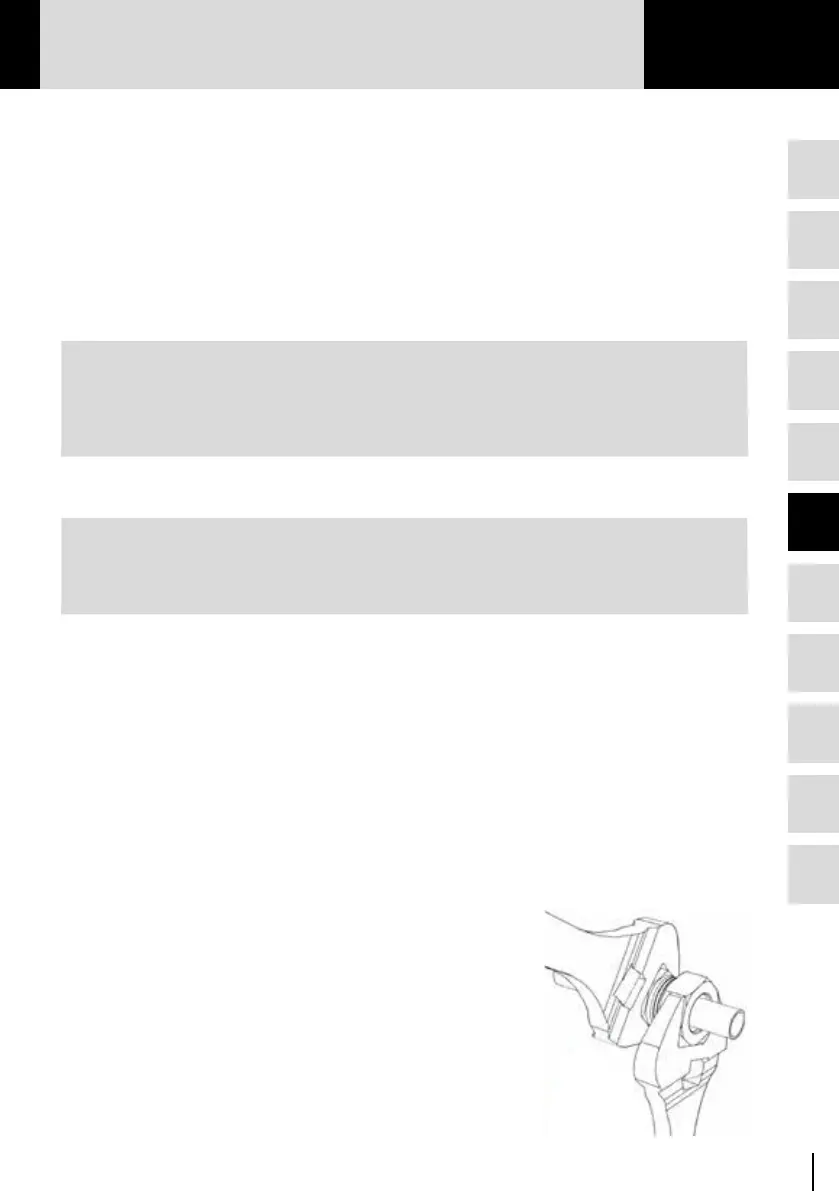

Sur le côté intérieure de l’unité, à proximité des raccords hydrauliques de la batterie, il y
a les dispositifs antitorsion, qui préservent l’échangeur des
dommages pendant le serrage des tuyaux; de toute façon,
on reccomande de prêter beaucoup d’attention à l’effort
exercé sur les raccords et, s’il est nécessaire, utiliser une
deuxième clé pour éviter des torsions qui peuvent
endommager irrémédiablement la batterie (Fig. 5).
Les batteries sont pourvues d’une soupape de décharge qui
sert pour soupirail d’air, accessible avec le tournevis par les
trous qui se trouvent à côté de la structure.
Fig. 5
