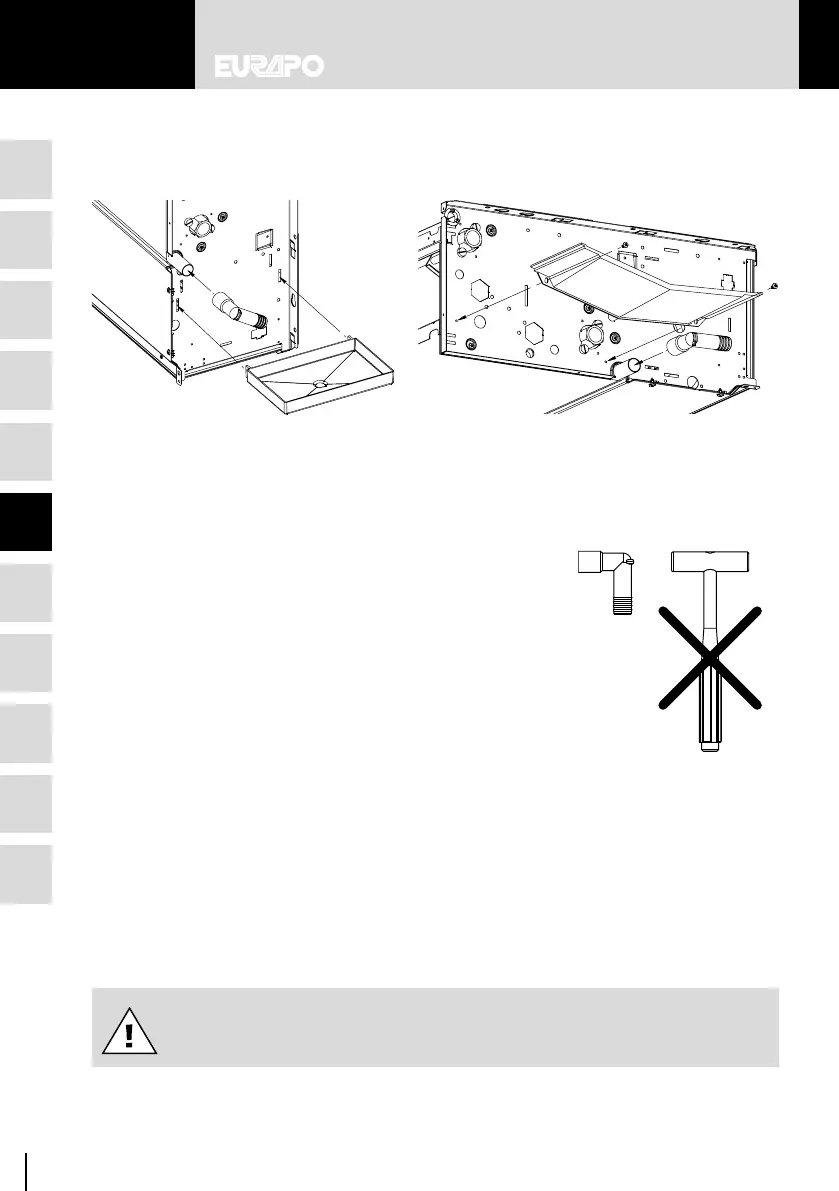

Tous les ventilo-convecteurs sont équipés de bac auxiliare pour le condensat (non
monté), qui doit être installé près des raccordements hydrauliques (voir Fig. 6 et 6a).
• Dans les modèles verticaux, les deux crochets doivent être insérés dans les
fentes sur le côté du ventilo-convecteur (Fig.6).
• Dans les modèles horizontaux, le bac doit être installé avec les deux vis fournies
(Fig.6a).
• La courbe pour l’échappement du condensat doit
être saisie manuellement, sans l’aide d’outils, sur le
tube qui dépasse du côté .
De toute façon, en cas de fonctionnement du ventilo-
convecteur en modalité «refroidissement» on conseille
de:
• installer la vanne électrique spéciale (fournie sur rêquete),
qui arrête le débit d’eau froide dans l’échangeur quand le
ventilateur n’est pas en fonction;
• prévoir un bon décharge de l’eau de condensat, avec une inclinaison suffisante du
plan horizontal et vérifier le bon écoulement;
• exécuter une isolation convenable des vannes, des tuyaux et des raccords de
connexion du ventilo- convecteur avec l’installation.
A la fin des opérations de connexion et pressurisation de l’installation hydrau
-
lique, effectuer une vérification de tenue à une pression supérieure à la pres-
sion normale; on évite, de cette façon, des fuites d’eau au moment de l’utilisa-
tion du ventilo-convecteur.
COUPLE DE SERRAGE MAXIMALE POUR LES TUYAUX DU KIT VANNE: 20 Nm
Dans le cas où les vannes ne soient pas fournies par EURAPO, EURAPO même décline
toute responsabilité pour éventuels malfonctionnements ou connections erronées.
Fig. 6 Fig. 6a
