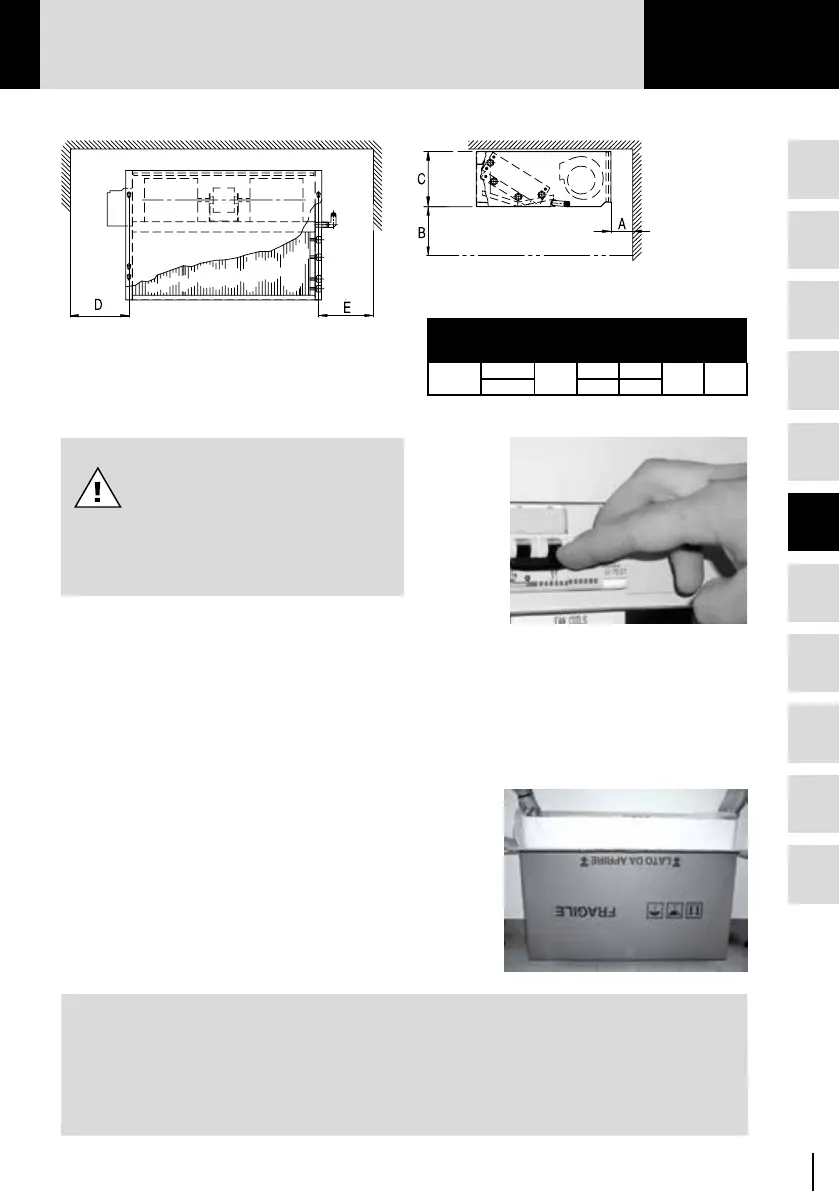

Fig. 2 Espaces techniques inspection pour modèle ESTCH
Avant de procéder avec toutes
opérations d’installation et/ou
entretien, s’assurer que l’inter
-
rupteur et/ou la fiche d’alimen-
tation soient débranchés (Fig. 3).
6.2 EXTRACTION DE L’EMBALLAGE
Au moment de l’ouverture de l’emballage, il est recommandé de vérifier si tous les compo-
sants sont présents et en bon état. Les dommages éventuels doivent être immédiatement
signalés au transporteur et les absences éventuelles de matériel doivent être signalées au
service après-vente.
MODÈLES AVEC CARROSSERIE
Ouvrir la boîte de la partie inférieure et extraire le
ventilo-convecteur en le saisissant du bord de la car
-
rosserie, avec le sac de protection.
MODÈLES SANS CARROSSERIE
Ouvrir la boîte de la partie inférieure et extraire le
ventilo-convecteur en le saisissant de la flasque sur le
refoulement.
C’est utile de garder l’emballage en carton pour protéger la carrosserie du
ventilo-convecteur dans la période d’activité du chantier, en le préservant
d’eventuels endommagements. Le sac peut être utilisé pour protéger la structure
intérieure de la poussière, à partir de l’installation du ventilo-convecteur jusqu’au
positionnement de la carrosserie.
Fig. 3
Mod. Taille
A B C D E
mm
ESTCH
512÷516
85
230 215
200 200
520÷528
260 245
