4. BESCHREIBUNG DES EST GEBLÄSEKONVEKTORS
Die EST Gebläsekonvektoren EURAPO sind Geräte, die zur Behandlung der Raumluft
dienen. Sie können sowohl als Heizung als auch als Kühlung (außer Modelle ESTPH und
ESTPH/AF, die nur als Heizung vorgesehen sind) angewandt werden, da sie mit warmem
oder kaltem Wasser, versorgt werden.
EST Fancoils sind Bestandteile von Heizungs- oder Klimasystemen und kein Bestandteil
von Sicherheitseinrichtungen im Wasserkreislauf. Sie sind entwickelt für den Einsatzbereich
bis 85 °C Wassertemperatur. Wenn das Fancoils an eine externe Kondensator-Verdichter
Einheit angeschlossen wird, ist das Fancoils mit einem Direktverdampferregister zu
bestellen (Erhältlich auf Anfrage).
Die EST Gebläsekonvektoren können, wie folgt beschrieben, eingesetzt werden:
INSTALLATIONSWEISE
WANDMONTAGE AN DER DECKE VERDECKT EINGEBAUT
Modell
ESTSV, ESTSV/AF,
ESTPV, ESTPV/AF,
ESTSVR
ESTSH, ESTSH/AF,
ESTPH, ESTPH/AF
ESTCV, ESTCV/AF,
ESTCH, ESTCH/AF,
ESTCVR
4.1 KOMPONENTEN
Die Komponenten des von Ihnen erworbenen EST Gerätes sind aus den Explosionszeich-
nungen in der Anlage 1/A ÷1/C ersichtlich.
Die Anlage 4 (Abb. 1) zeigt den Standard Elektroschaltkasten ESTCBL00.
Die Anlage 2 zeigt die festgelegte Montageanordnung.
4.2 TECHNISCHE DATEN
Die spezifischen Daten des Gerätes sind auf dem Typenschild (Abb. 1) ersichtlich, das auf
einer Seite der inneren Struktur geklebt ist. Die für die Installation und Anwendung nötigen
technischen Daten (standard) sind in diesem Handbuch und am Anlage 3 enthalten.

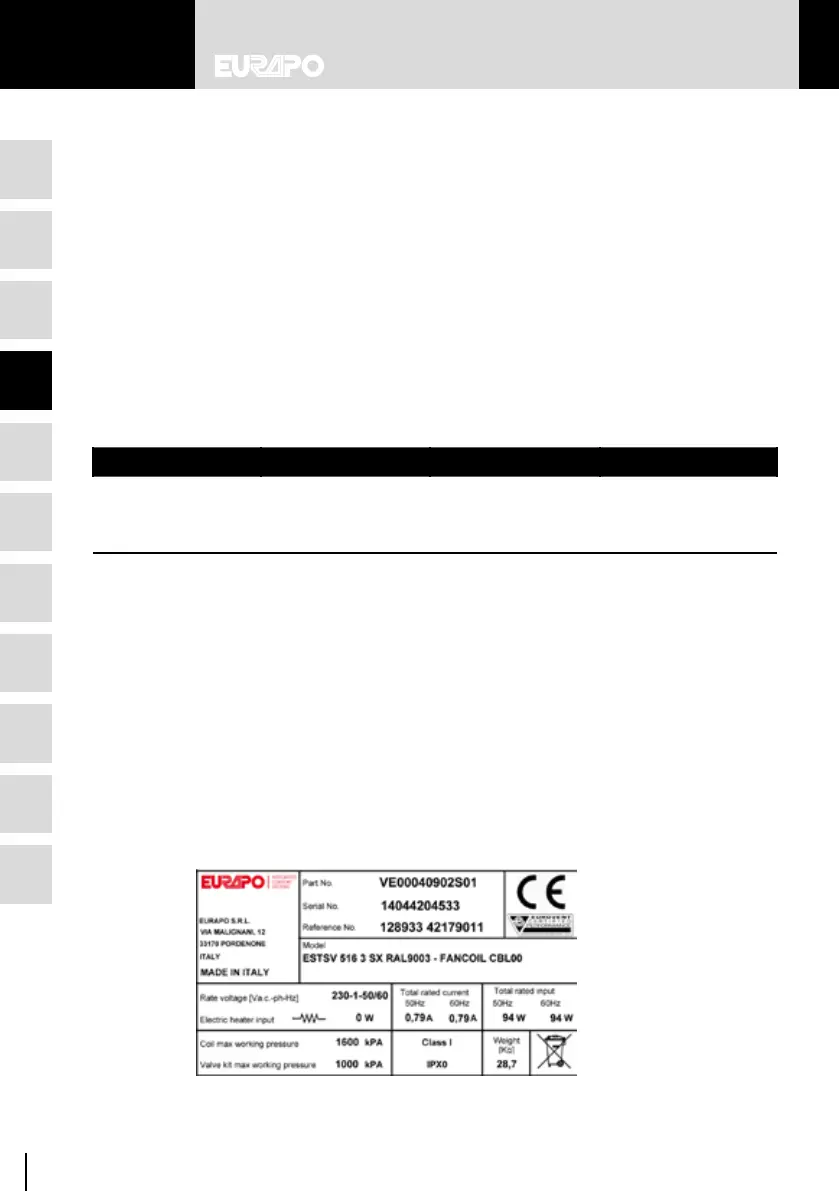

Abb. 1 Etikett auf Ventilatorkonvektor
+
