77
1
2
3
4
5
6
7
8
9
10
+
11
1
15
12
9
14
6
7
10
8
13
2
3
4
5

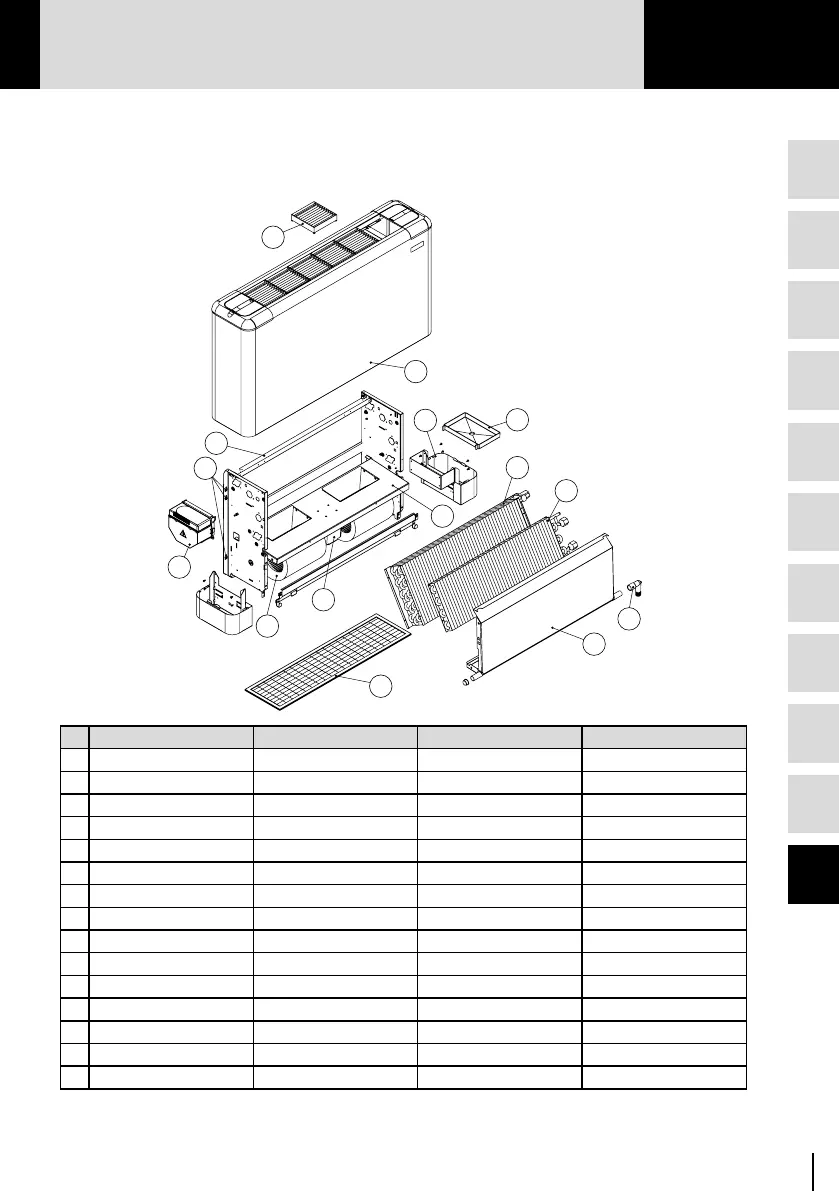

LEGENDA LEGEND LEGENDE LÉGENDE
1.
Struttura Chassis Struktur Structure
2.
Gruppo ventilante Fan deck Gebläse Groupe de ventilation
3.
Motore elettrico con inverter Electric motor with inverter Elektromotor mit Inverter Moteur électrique avec inverter
4.
Ventola e coclea Centrifugal fan Lüfter und Spiralgehäuse Ventilateur à vis
5.
Quadro elettrico Electric box Elektroschalkasten Boîtier életrique
6.
Scambiatore standard (2, 3 o 4 ranghi)
Standard heat exchanger (2, 3 or
4 rows)
Standard Austauscher (2, 3 oder 4
Reihen)
Echangeur standard (2, 3 or 4 rows)
7.
Scambiatore aggiuntivo Additional heat exchanger Zusätzlicher Heizregister Echangeur ajouté
8.
Bacinella per la condensa Tray for condensed water Kondensatwanne Bac de condensat
9.
Vaschetta ausiliaria (verticale) Auxiliary drain pan (vertical) Zusätzliche Kondensatwanne Bac auxiliaire (vertical)
10.
Raccordo per lo scarico condensa
Connector for discharge of
condensed water
Anschluß für den
Kondenswasserabfluß
Raccord pour la vidange de
condensat
11.
Griglia mobile Movable grill Bewegliches Gitter Grille orientable
12.
Copertura Housing Abdeckung Carrosserie
13.
Filtro Filter Filter Filtre
14.
Piedini (coppia) Mounting feet (pair) Stellfüße (Paar) Pieds (couple)
15.
Asole fissaggio a muro Slots for wall installation Bohrungen für Wandbefestigung Fente de fixage murale
ALLEGATO/ENCLOSURE/ANLAGE/ANNEXE 1/A - ESTSV
Modelli a parete-Wall-mounted models-Modelle für Wandmontage-Modèles mural fixe
IT
EN
DE
FR
