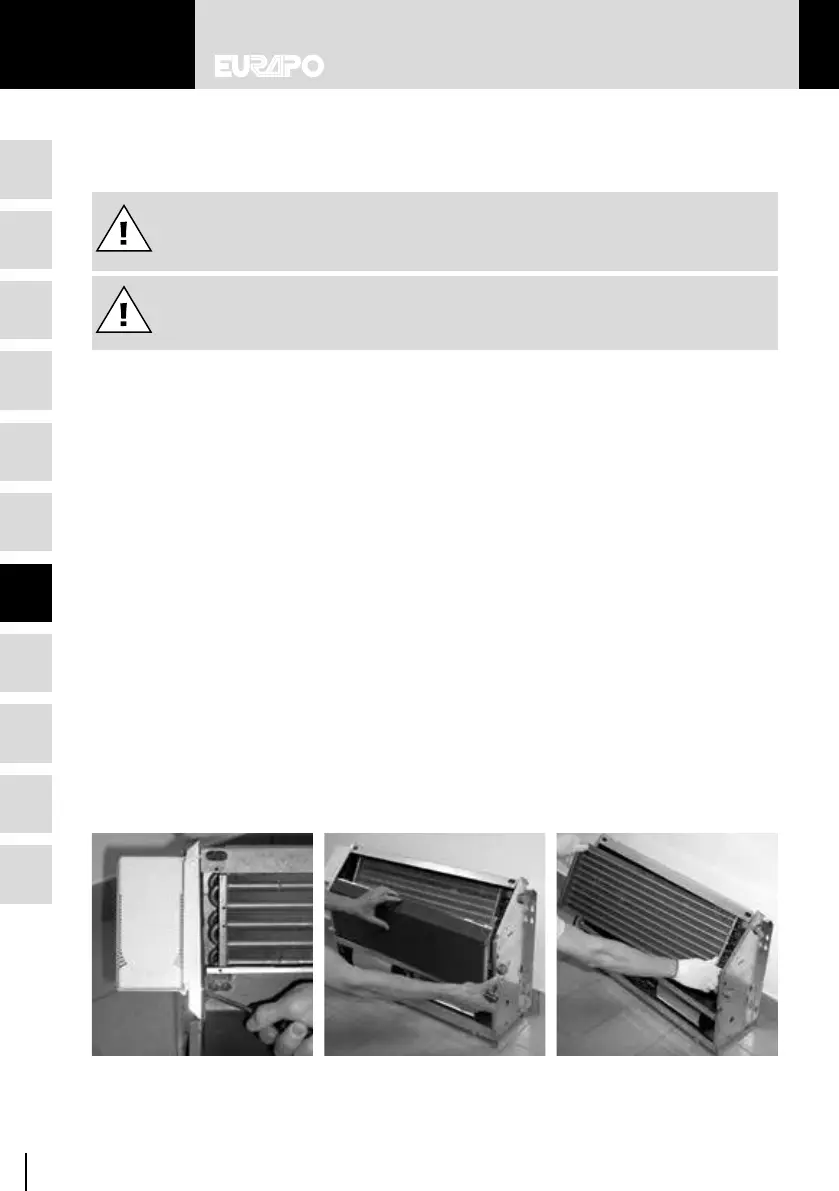

7.4 ENTRETIEN EXTRAORDINAIRE
Toutes les interventions d’entretien qui ne sont pas ordinaires, la régulation
ou le remplacement des composants électroniques (moteur, thermorégula
-
teur, vannes, etc) doivent être exécutées seulement par personnel qualifié.
Avant de procéder avec les opérations d’entretien extraordinaire, s’assurer
que l’appareil soit débranché de l’alimentation électrique.
7.4.1 INVERSION DES RACCORDEMENTS HYDRAULIQUES
L’inversion des raccordements hydrauliques de la côté droite à la côté gauche, pendant
l’installation, peut être effectuée comme il suit:
1. Pour les modèles avec carrosserie, la carrosserie doit être enlevée comme indiqué dans
le paragraphe 6.3 de ce manuel;
2. Enlever la boîte des commandes en agéant sur les crochets de fixage comme indiqué en
Fig. 8 et la raccrocher sur le côté contraire, en faisant beaucoup d’attention à ne compro
-
mettre pas l’intégrité et la conformité du câblage électrique;
3. Enlever le bac de condensat en dévissant les 4 vis qui la fixent à la structure et agéant
comme indiqué en Fig. 8a;
4. Les accessoires installés, c’est à dire la résistance électrique ou l’échangeur ajouté, doivent
être enlevés et, à la fin de l’opération, répositionnés selon la condition désirée;
5. Enlever l’échangeur de chaleur principale après avoir dévissé les 4 vis qui le fixent à la
structure et l’enlever de la structure même, comme indiqué en Fig. 8b;
6. A la fin de cette opération, avec l’aide d’un marteau, défoncer les pré-tranches prévus sur
le côté pour l’introduction des attelages de l’échangeur et remonter les composants selon
la séquence inverse.
Fig. 8 Fig. 8a Fig. 8b
