Alle Ventilatorkonvektoren sind mit zusätzlicher Kondensatwanne ausgestattet (nicht mon-
tiert), die in der Nähe der Wasseranschlüsser (siehe Abb. 6 und 6a) installiert werden muss.
• In den vertikalen Modellen (Abb. 6) werden die zwei Haken in die Schlitze auf der
Seite des Gehäuses eingesetzt.
• In den horizontalen Modellen (Abb. 6a) wird die Schale mit zwei mitgelieferten
Schrauben befestigt.
• Die Kondensatentleerungskurve muss manuell ins
seitliche Rohr eingesetzt werden, ohne Hilfe
von Werkzeugen.
Im Kühlbetrieb des Fancoils ist folgendes zu beach
-
ten:
• Installieren Sie Regulierventile (auf Anfrage erhältlich)
um die Wasserzirkulation zu stoppen, wenn das Fancoil außer Betrieb ist.
• Bitte planen Sie eine ordnungsgemäßen Kondensatwasserablauf ein (Gefälle beach
-
ten bei horizontalem Einbau des Gerätes).
• Bitte isolieren Sie die Ventile, Verrohrung und Anschlüsse des Fancoils um unnötiges
Kondensat zu vermeiden.
Nach Fertigstellung aller Anschlüsse, führen Sie eine Druckprobe durch, um
spätere Leckagen zu vermeiden.
MAX. ANZUGSMOMENT FÜR DIE ROHRE DES VENTILSATZES: 20 Nm
EURAPO ist nicht für den fehlerhaften Betrieb wegen falscher hydraulischen oder
elektrischen Anbindung von bauseits beigestellten Ventilen, verantwortlich.
48
1
2
3
4
5
6
7
8
9
10
+

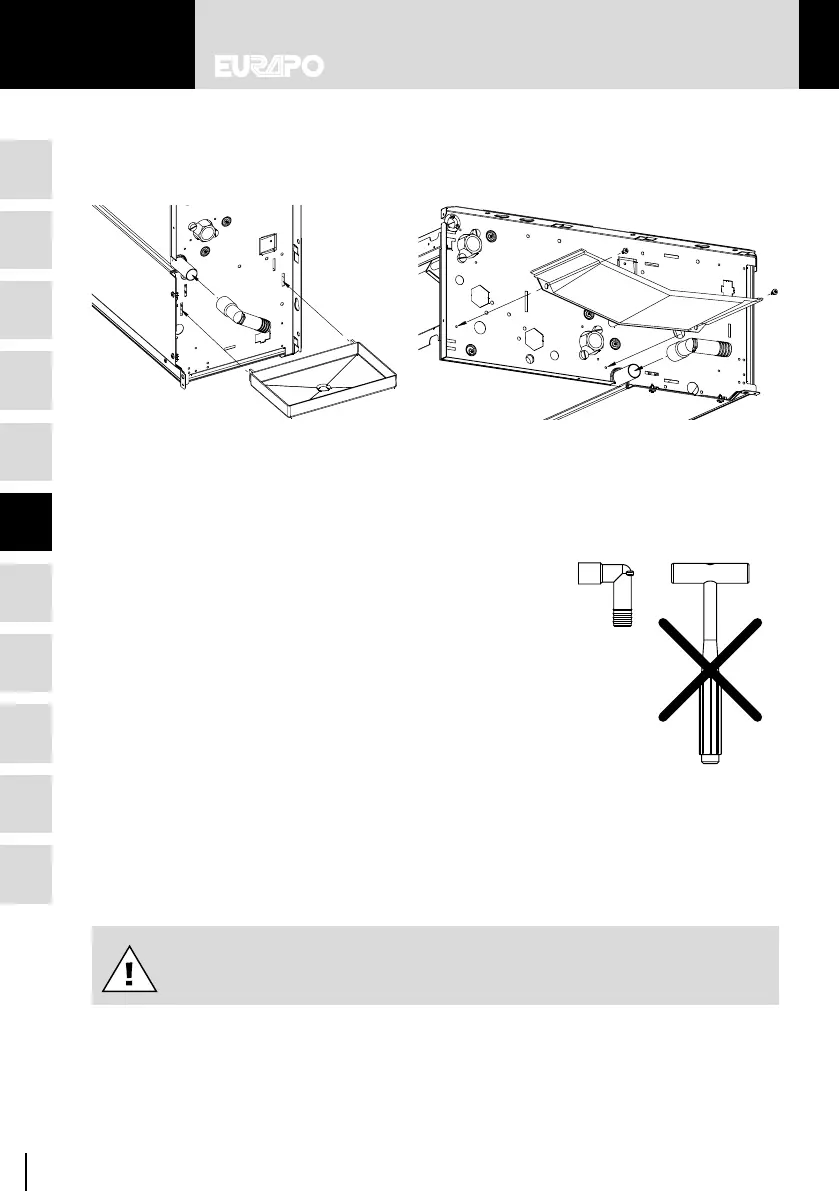

Abb. 6 Abb. 6a
