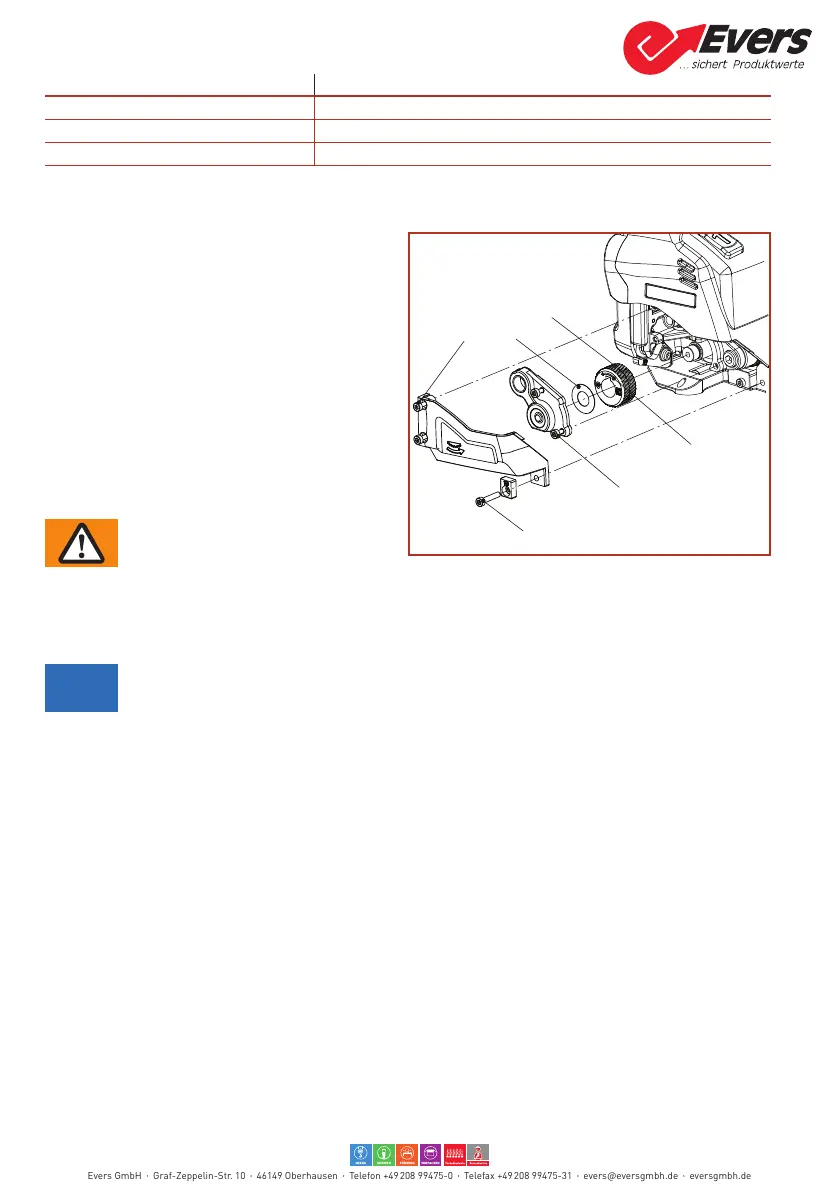

6.4 Spannrad reinigen/ersetzen
Erforderliche Teile Bestellnummer
Spannrad (3)* 1821.040.017
Passscheibe (2) 1917.411.145
Zylinderschraube Torx M4x20 (6) 1913.904.204
* Verschleissteil
Ausbau
Akku aus Gerät ziehen.
Zwei unverlierbare Zylinderschrauben (1)
lösen.
Zylinderschraube Torx (6) lösen und Seitende-
ckel und Bandführung entfernen.
Zwei unverlierbare Zylinderschrauben (5)
lösen und Lagerplatte vorsichtig von der
Spannwelle abziehen.
Passscheibe (2) und Spannrad (3) vorsichtig
herausziehen.
– Die hintere Passscheibe bleibt auf der
Spannwelle.
WARNUNG
Vor dem Ausblasen Schutzbrille auf-
setzen!
Spannrad (3) mit Druckluft reinigen.
Bei starker Verschmutzung der Verzahnung: Spannrad vorsichtig mit Drahtbürste reinigen.
Spannrad auf abgenutzte Zähne überprüfen. Sind Zähne abgenutzt, Spannrad ersetzen.
ACHTUNG
Das Spannrad darf nicht rotierend gereinigt werden. Gefahr von Zähnebruch!
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge. Einbaurichtung des Spannrades beachten, siehe
Pfeil (4) auf der Aussenseite des Spannrades.
Innendurchmesser des Spannrades leicht mit einem Universalfett (z.B. Klüber GBU Y 131, Micro-
lube) einfetten.
!
